13.1.6. Снятие и установка заднего бампера и его компонентов

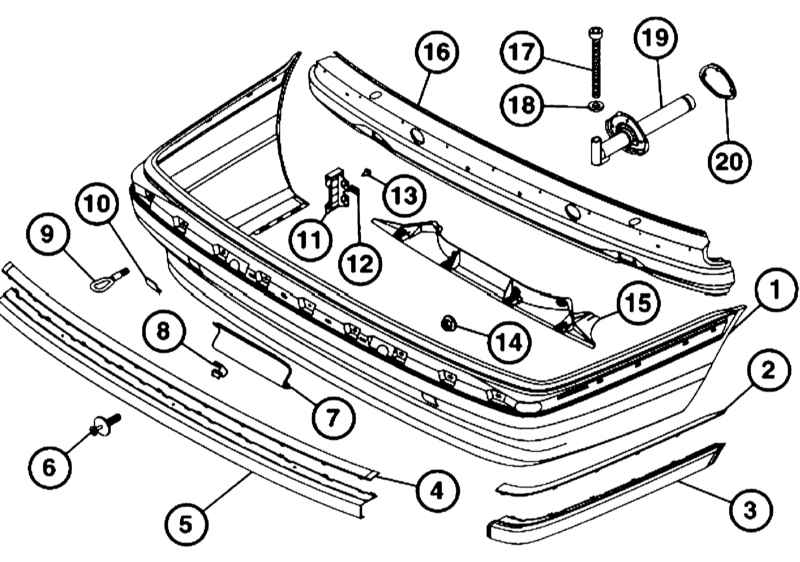

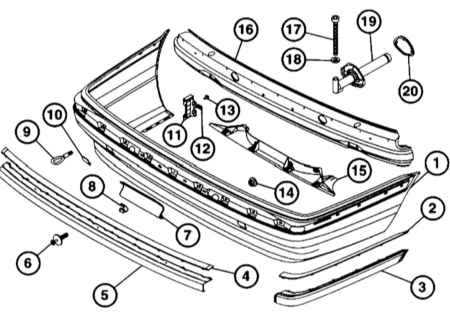

Компоненты сборки переднего бампера

1 — Накладка бампера 2 — Хромированная декоративная боковая планка 3 — Боковая накладка бампера 4 — Хромированная декоративная центральная планка 5 — Центральная накладка бампера 6 — Заклепка с распорной втулкой 7 — Скоба (буксировочное устройство) 8 — Крышка (буксировочное устройство) 9 — Буксировочная проушина	10 — Крышка буксировочной проушины 11 — Кронштейн 12 — Шайба самореза 13 — Саморез с шестигранной головкой 14 — Шайба самореза 15 — Направляющая 16 — Опорная балка 17 — Болт с цилиндрической головкой 18 — Шайба 19 — Ударный демпфер 20 — Уплотнительная прокладка

ПОРЯДОК ВЫПОЛНЕНИЯ

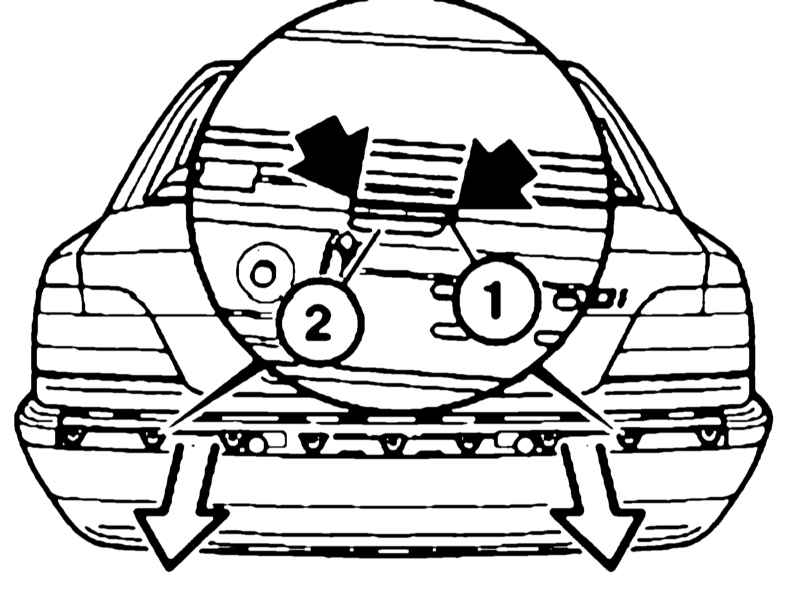

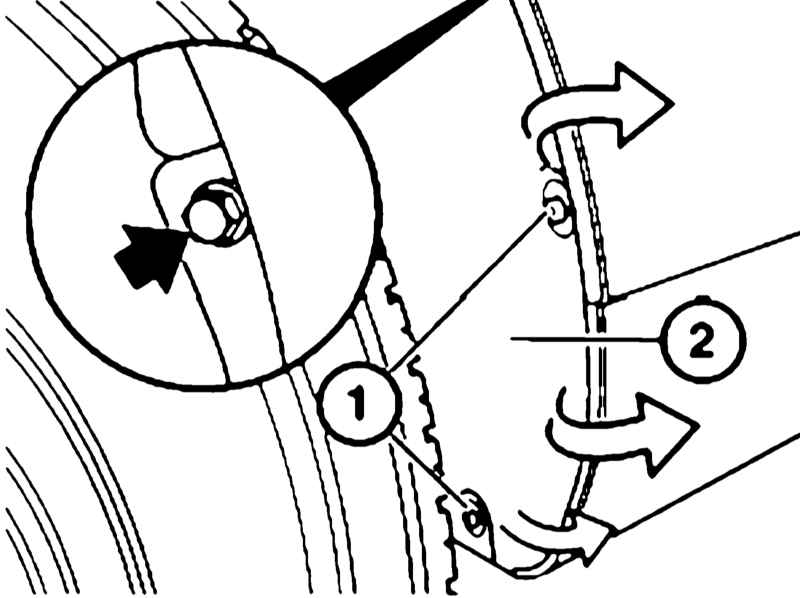

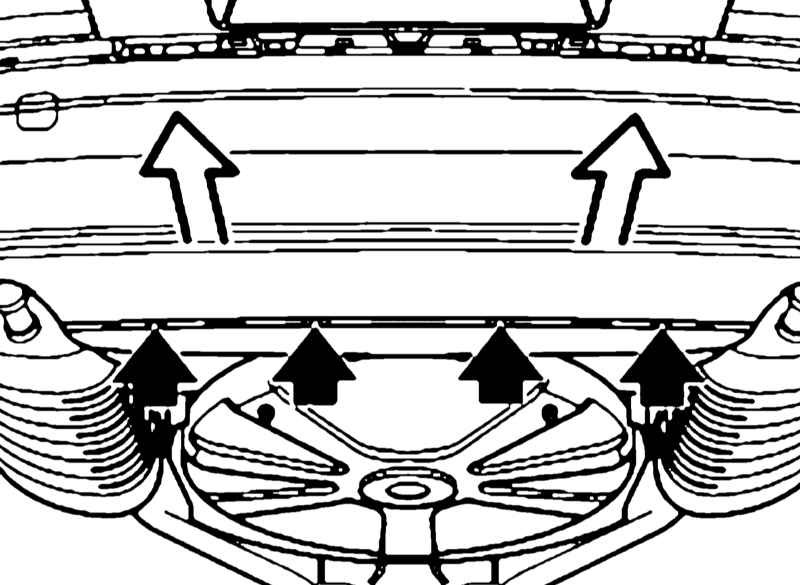

Снимите центральную накладку заднего бампера, от жав ее от фиксаторов пластиковым клином. Выверните болт крепления и распорные болты (1) с левой и правой стороны и снимите боковые фартуки (2) колесных арок. Выверните болты с левой и правой стороны при помощи специального приспособления № 51 1 080. Разожмите фиксаторы и отсоедините бампер от направляющей снизу. Оттяните бампер немного назад и извлеките болт с цилиндрической головкой через отверстие (2) с помощью магнитного стержня движением вбок и вверх. Если извлечь болт с цилиндрической головкой через отверстие (2) не представляется возможным, при необходимости, можно сделать в невидимом месте перемычки (1) небольшой вырез. Потяните бампер на себя и снимите его. При замене бампера переставьте со старого бампера на новый декоративные элементы и опорную балку. Центральную и боковые накладки можно заменить без снятия бампера, – отожмите их от фиксаторов при помощи пластикового клина. Установка производится в обратном порядке.
