14.4.4. Снятие и установка комбинации приборов и его компонентов

ПОРЯДОК ВЫПОЛНЕНИЯ

Выдвиньте и опустите рулевую колонку до упора.

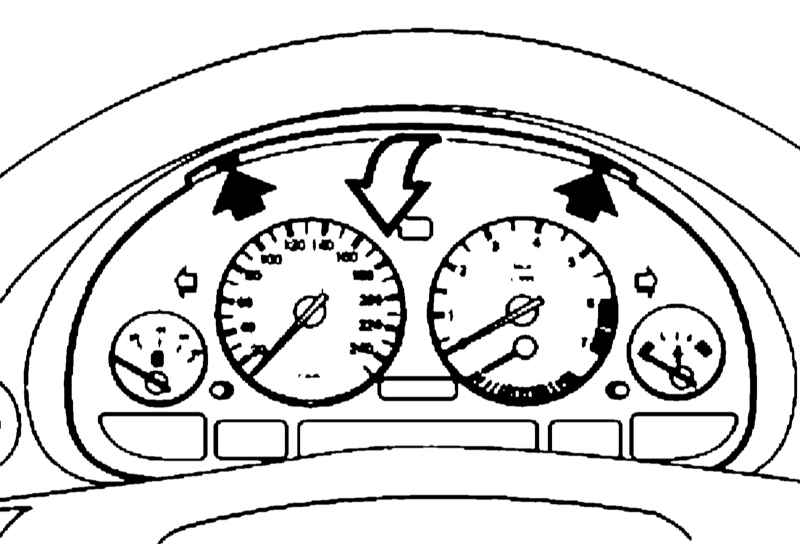

Выверните винты и выдвиньте комбинацию приборов вперед.

Накройте рулевую колонку тканью.

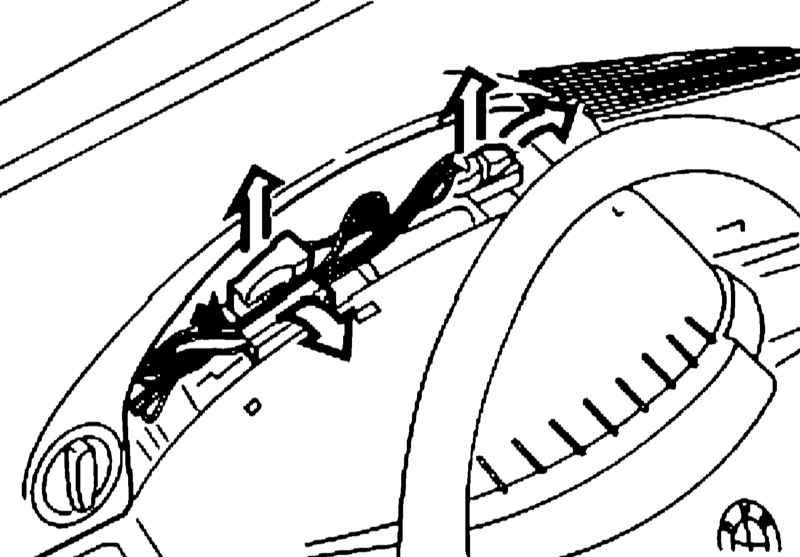

Разъедините разъемы и снимите комбинацию приборов.

При необходимости замените электронный блок комбинации приборов. Для этого отожмите фиксаторы, откиньте скобы и разъедините разъемы.

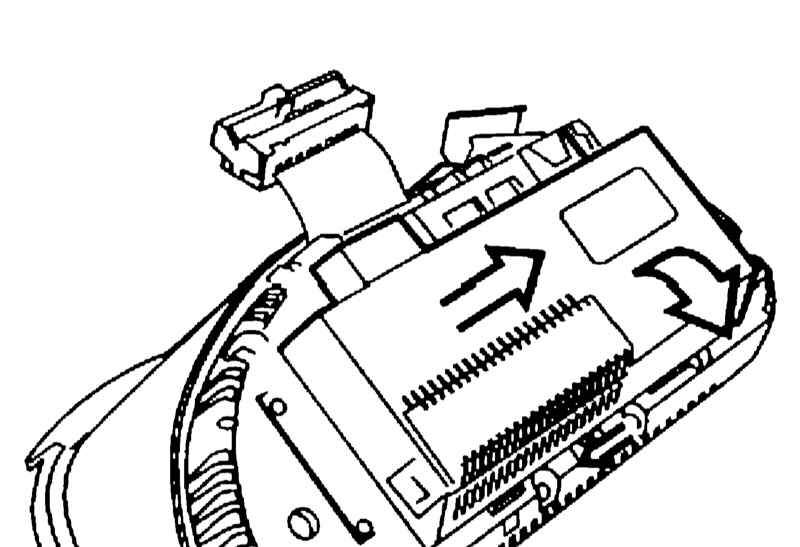

Отожмите фиксаторы и, сдвинув в сторону, снимите электронный блок.

После установки следует запрограммировать блок при помощи диагностического прибора.

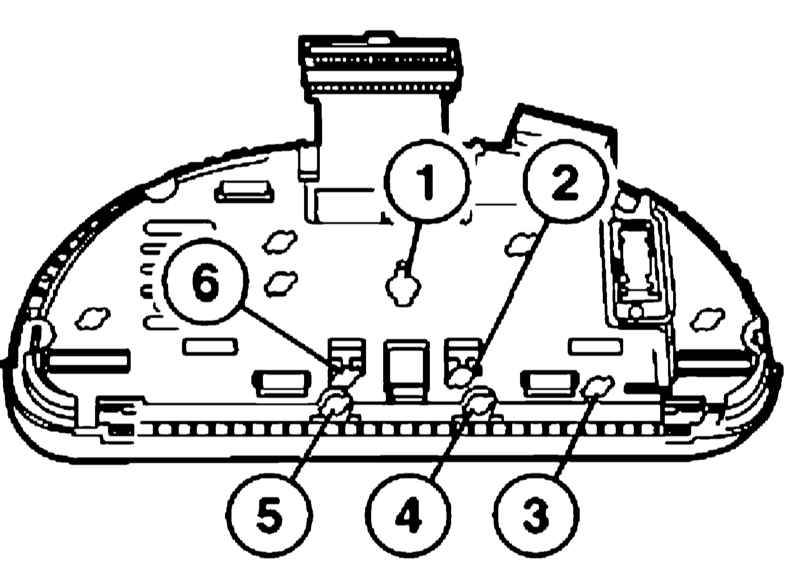

При необходимости замените лампы подсветки комбинации приборов, повернув и вынув их патроны.
