4.7.3. Снятие и установка верхней секции поддона картера

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.
  2. Снимите заднюю облицовку днища кузова.
  3. Снимите верхнюю крышку двигателя.

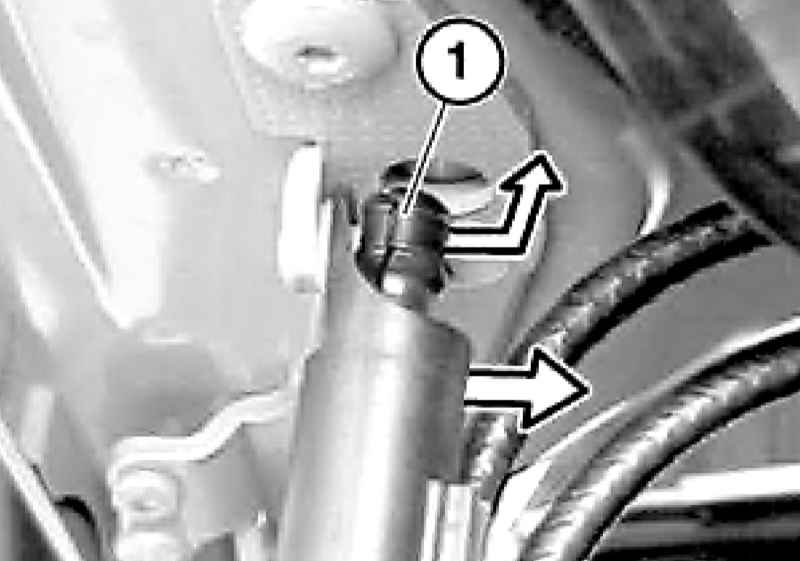

  1. Удерживая капот, отделите от него обе удерживающие стойки.

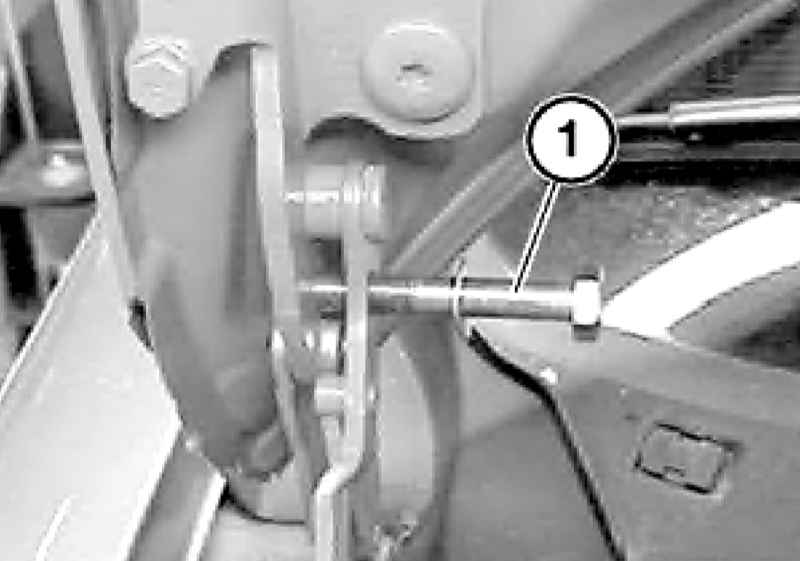

  1. Приведите капот в вертикальное положение и зафиксируйте его, ввернув в петли два болта М8.
  1. При помощи подъемного приспособления вывесьте двигатель за переднюю и заднюю подъемные проушины настолько, чтобы разгрузить балку переднего моста.
  2. Снимите кожух вентилятора системы охлаждения.

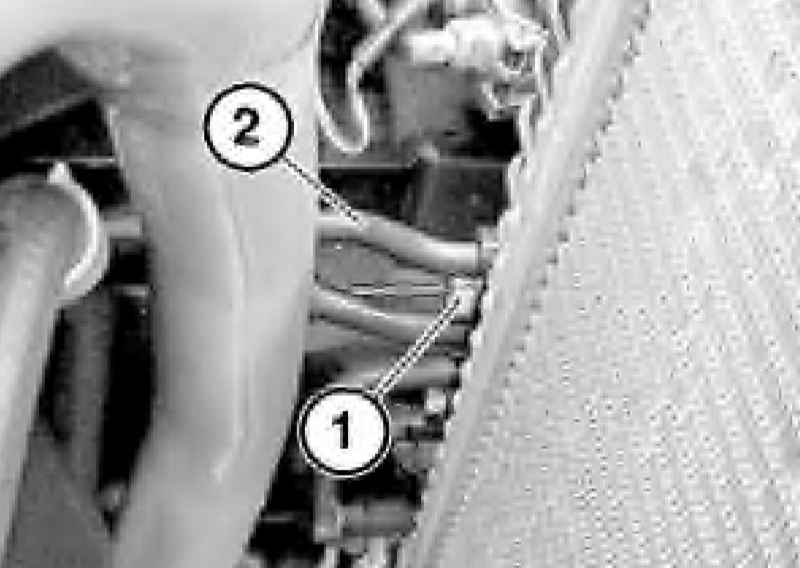

  1. Выверните болт (1) и отсоедините трубопровод (2) ГУР.

Соберите вытекающую жидкость ГУР. При необходимости замените уплотнительные кольца трубопровода.

  1. Снимите нижнюю секцию поддона картера (см. Раздел Снятие и установка поддона картера).

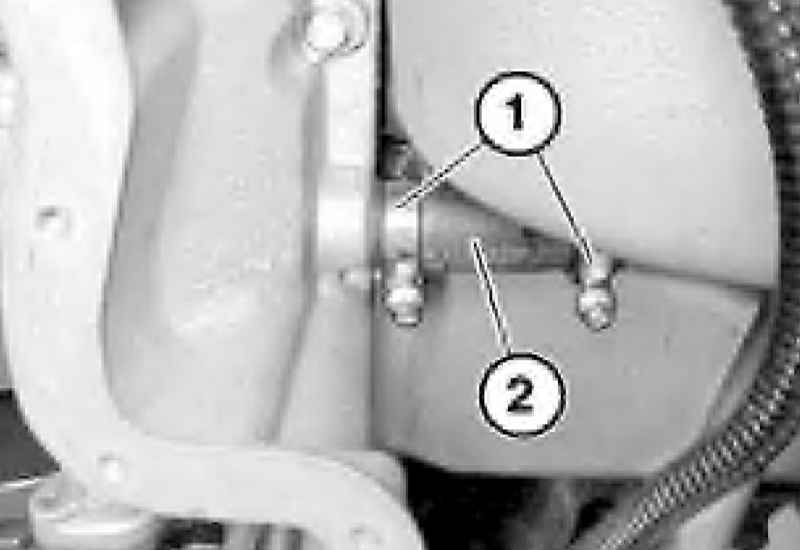

  1. Ослабьте хомуты (1) сливного маслопровода и отведите шланг (2) назад.

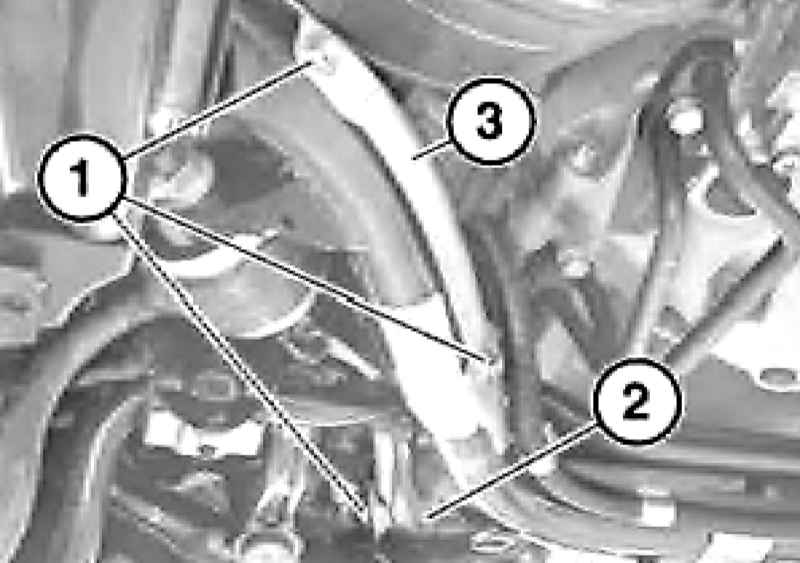

  1. Выверните болты (1), разожмите зажим (2) и снимите термозащитный экран (3).

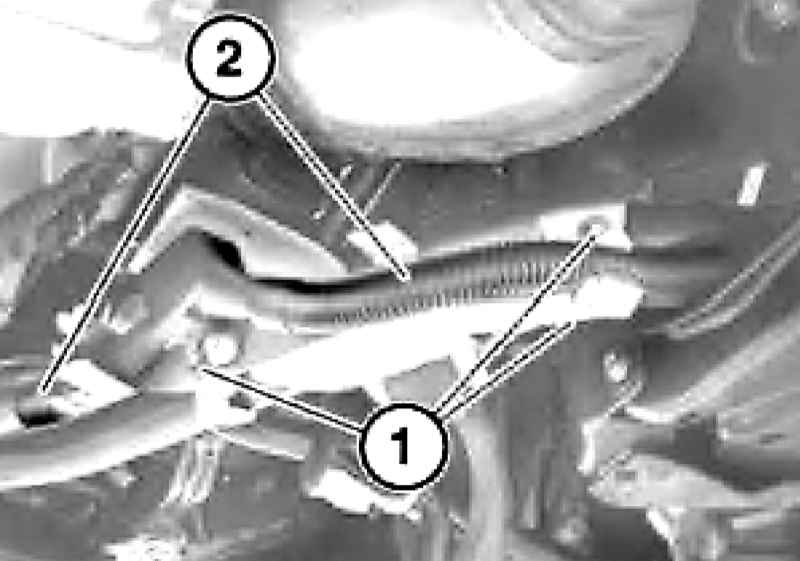

  1. Выверните болты (1), отсоедините положительный провод (2) аккумуляторной батареи вместе с фланцем от балки моста и подвяжите сзади.
  1. Выполните действия, описанные в параграфах с 10 по 18 Раздела Снятие и установка верхней секции поддона картера.
  2. Отсоедините рулевой вал от рулевого механизма (см. Главу Подвеска и рулевое управление).

Во избежание повреждения спиральной пружины в рулевой колонке по окончании работ ее следует обязательно отцентрировать.


  1. Отдайте гайки левой и правой подушек опор двигателя.

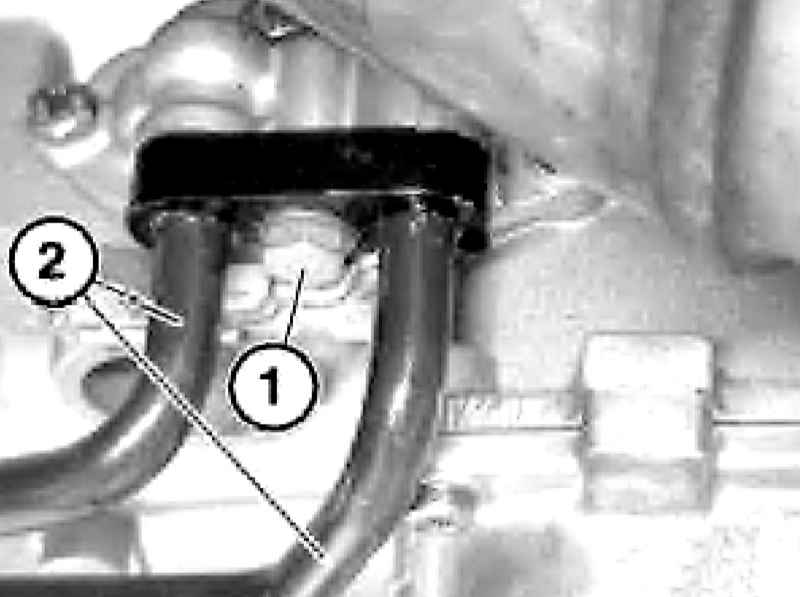

  1. Выверните болт (1) на АТ и отсоедините трубопроводы (2) ATF.

При необходимости замените уплотнительные кольца трубопроводов.

  1. Подоприте балку переднего моста с помощью гидравлического подъемника, выверните болты ее крепления и опустите балку как можно ниже (см. Главу Подвеска и рулевое управление).

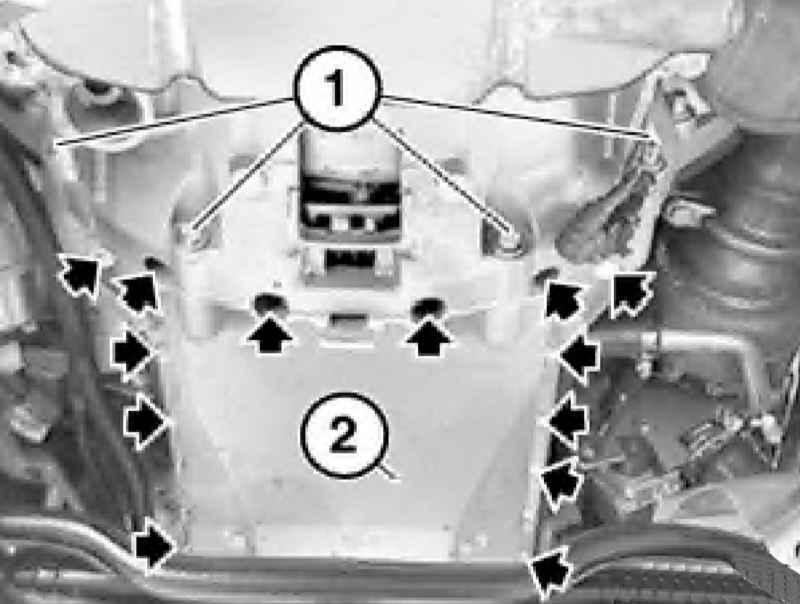

  1. Выверните болты (1) на картере коробки передач и все болты (2) верхней секции поддона картера.

При установке обратите внимание на различные моменты затягивания болтов M6 и M8. Используйте новую прокладку верхней секции поддона картера.

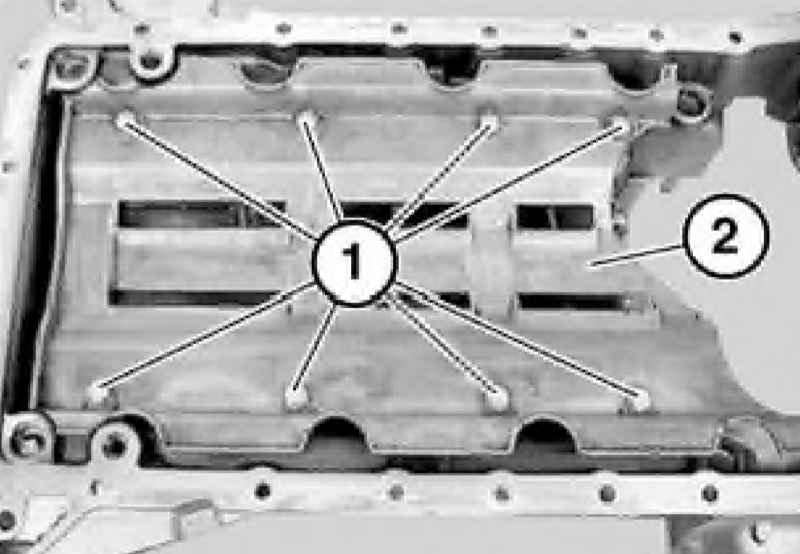

  1. В случае замены верхней секции поддона картера следует по возможности переставить перегородку (2) со старого поддона на новый.
  1. Установка производится в обратном порядке. Обратите внимание на следующие моменты:
    • Нанесите на сопрягаемую поверхность между крышкой заднего сальника коленчатого вала и картером двигателя полоску (2 мм высотой и 3 мм шириной) герметика Drei Bond 1209;
    • Не допускается смазывание маслом прокладку верхней секции поддона картера. Используйте новую прокладку;
    • Болты затягивайте в перекрестном порядке.
