5.2.3. Снятие и установка радиатора отопителя

Модели с интегрированной системой отопления и К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

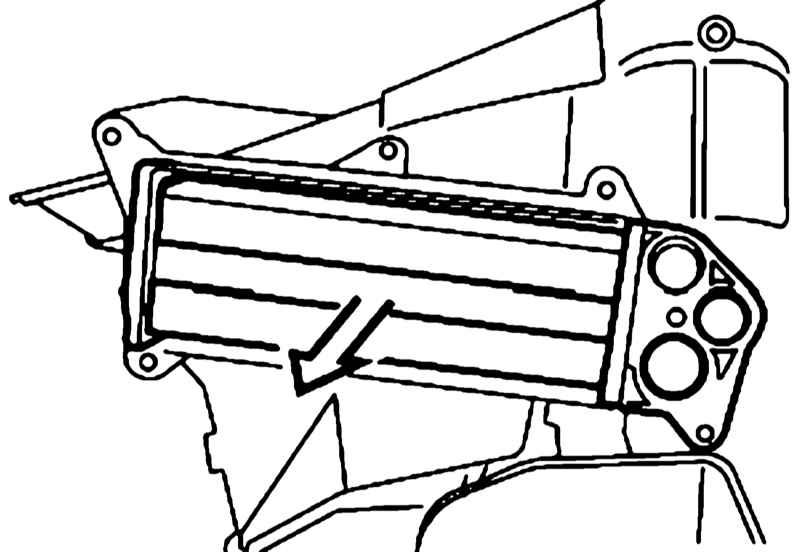

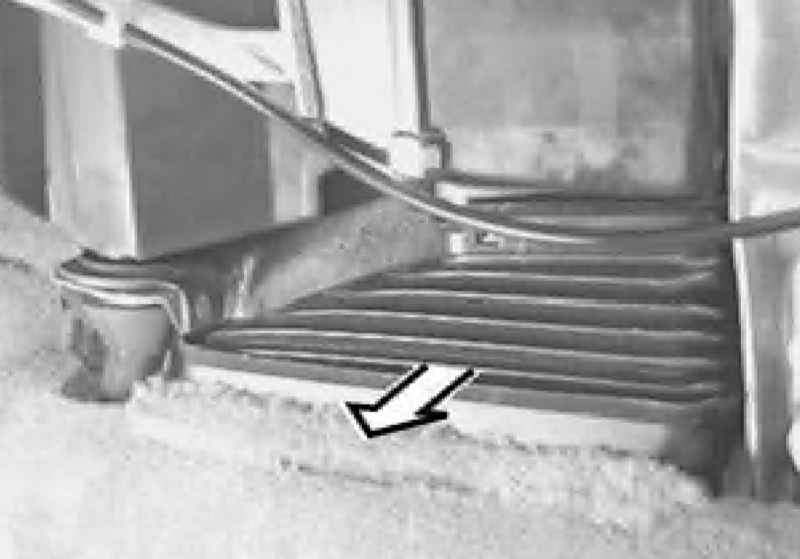

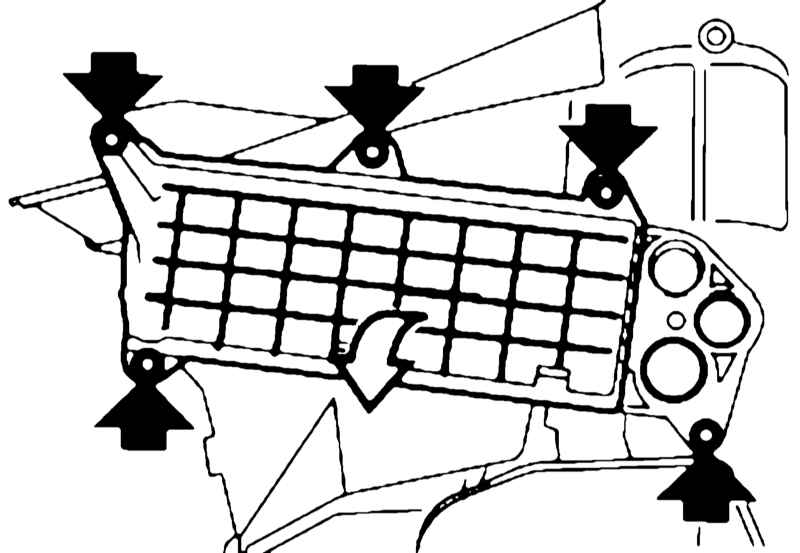

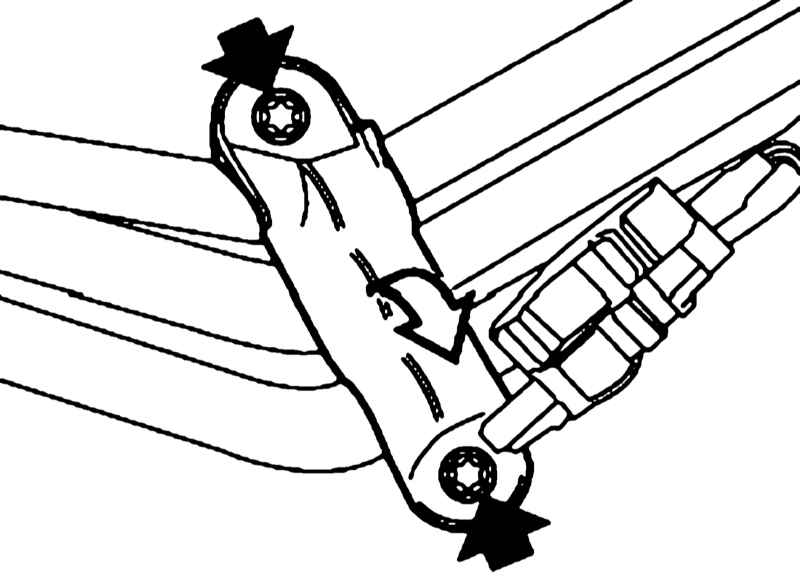

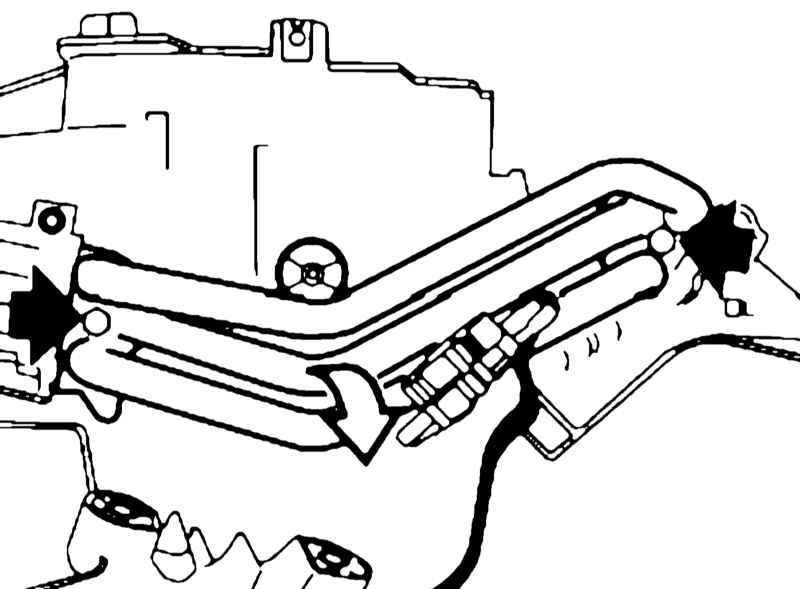

Снимите верхнюю крышку двигателя. Снимите шланги (1) системы охлаждения на переборке двигательного отсека. Осторожно продуйте подводы, чтобы удалить остатки охлаждающей жидкости из радиатора. Снимите вещевой ящик, нижний кожух рулевой колонки и облицовку передней части ножного колодца (см. Главу Подвеска и рулевое управление). Снимите воздуховод левого ножного колодца. Выверните винты и отложите держатель в сторону. Выверните болты и снимите трубки. При установке замените уплотнительные кольца трубок. Выверните винты и снимите крышку радиатора отопителя. Выньте нагревающий элемент.

Модели с автоматической системой К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

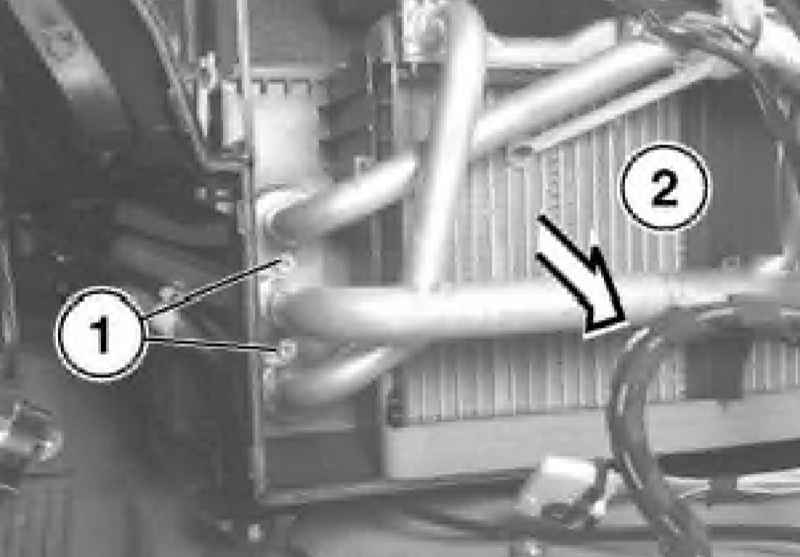

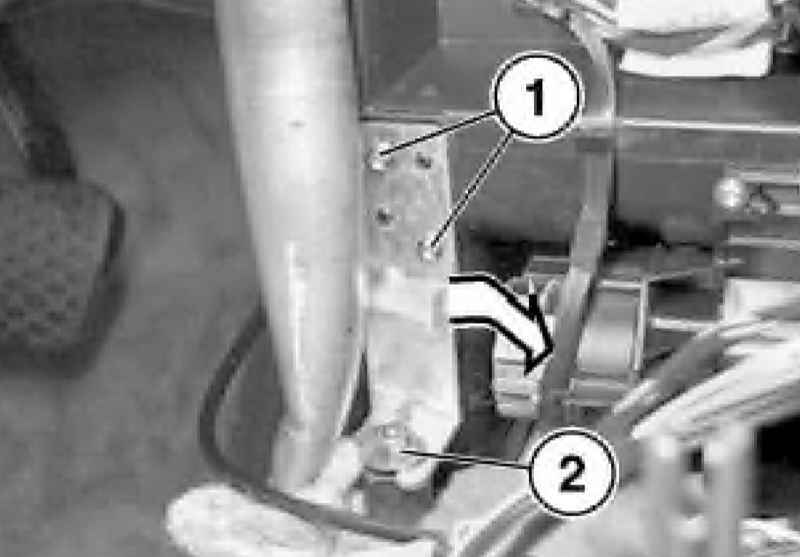

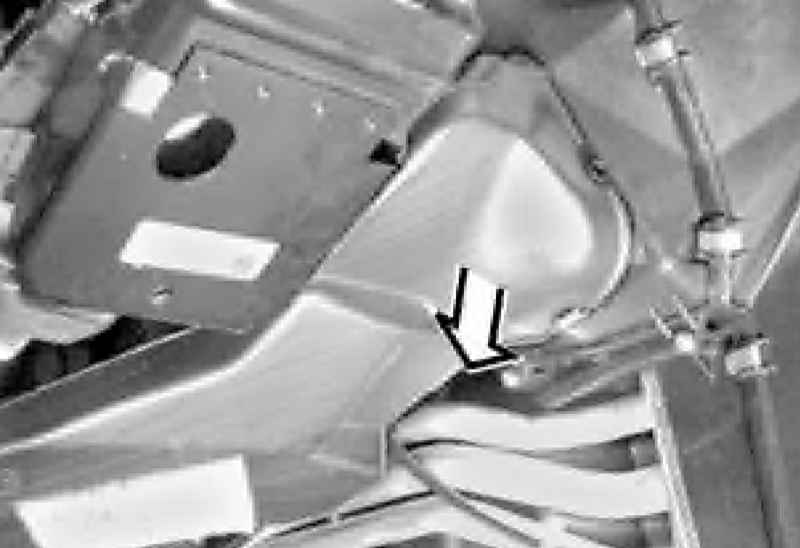

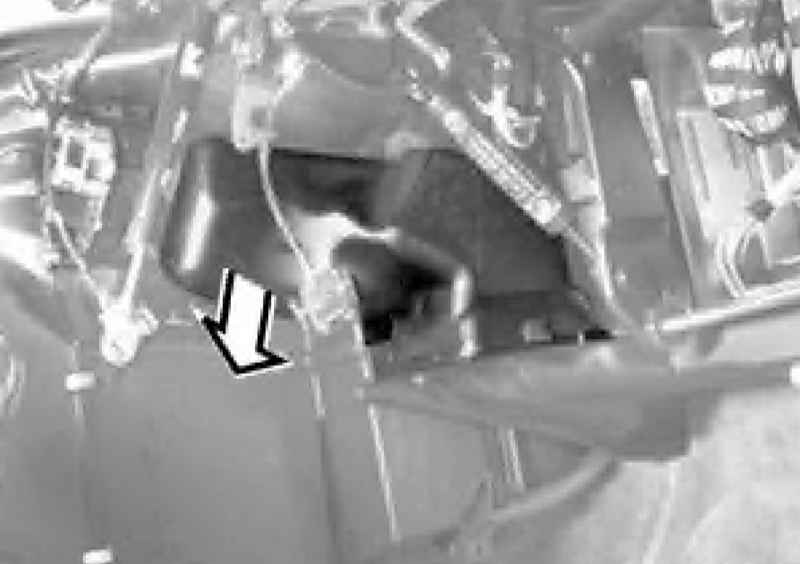

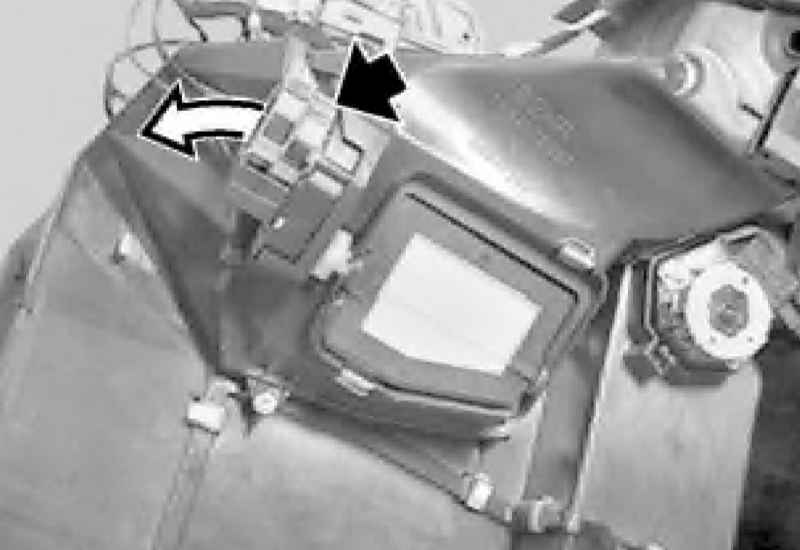

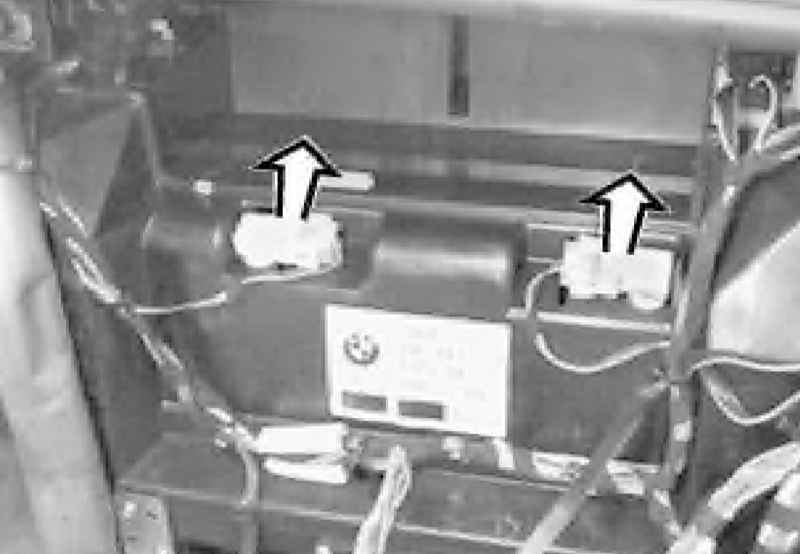

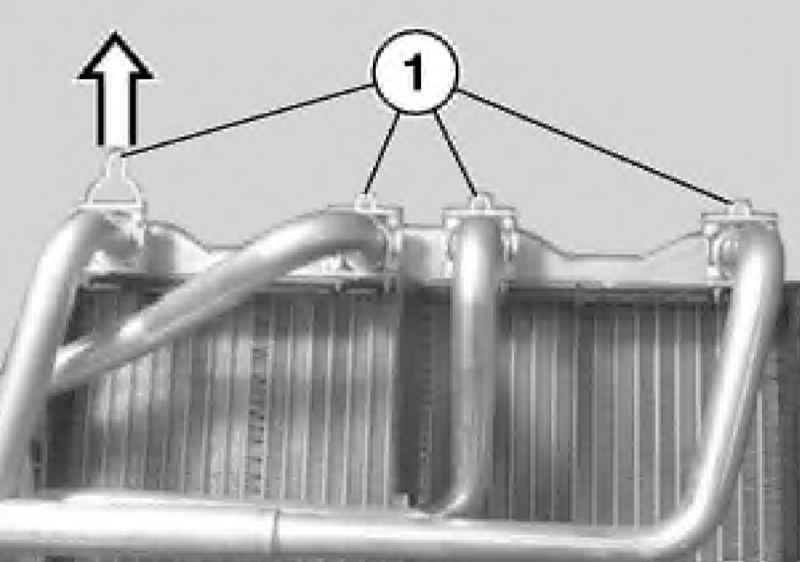

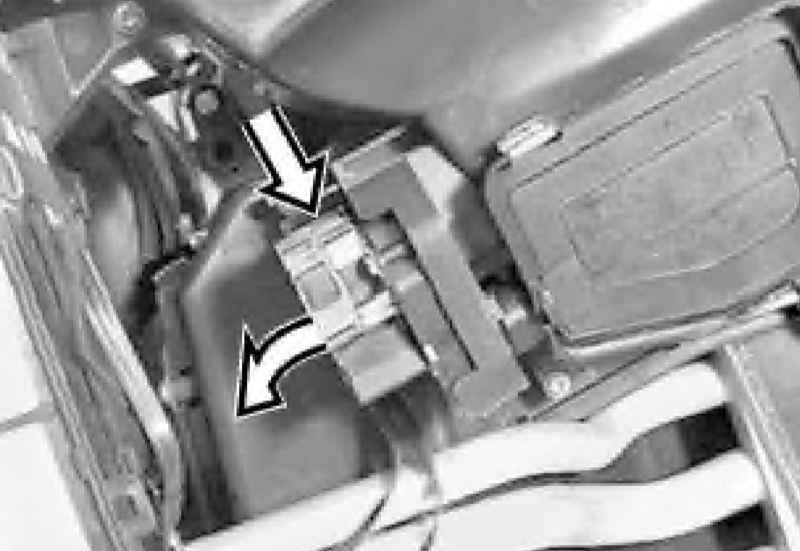

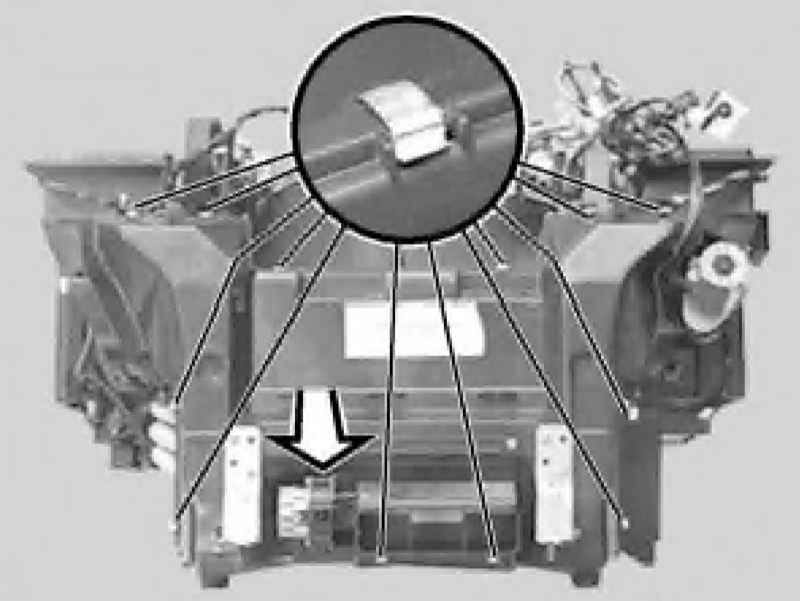

Снимите верхнюю крышку двигателя. Снимите шланги (1) системы охлаждения на переборке двигательного отсека. Осторожно продуйте подводы, чтобы удалить остатки охлаждающей жидкости из радиатора. Снимите вещевой ящик (см. Главу Кузов). Снимите рулевую колонку (см. Главу Подвеска и рулевое управление). Снимите левую боковую часть обшивки и левое ребро жесткости (см. Главу Кузов). Снимите воздуховоды левого и правого ножных колодцев. Воздуховод правого ножного колодца Снимите левый и правый воздуховоды задней части салона. Выньте сервоприводы правой и левой заслонок подачи воздуха к ногам . Установите заслонку примерно в горизонтальное положение и вывесьте рычажный механизм. Сервопривод правой заслонки подачи воздуха к ногам Сервопривод левой заслонки подачи воздуха к ногам Выверните винты (1), ослабьте гайку (2) и выньте левый и правый держатели. Разожмите скобу крепления и снимите термодатчик. Разрежьте хомут крепления жгута электропроводки на крышке. При установке используйте новые хомуты. Снимите скобы и снимите крышку радиатора. Выверните винты (1) и выньте радиатор (2). При установке замените уплотнительные кольца. При замене нагревательного элемента выньте стопорные скобы и переложите провода. Установка производится в обратном порядке.

Радиатор отопителя задней части салона

ПОРЯДОК ВЫПОЛНЕНИЯ

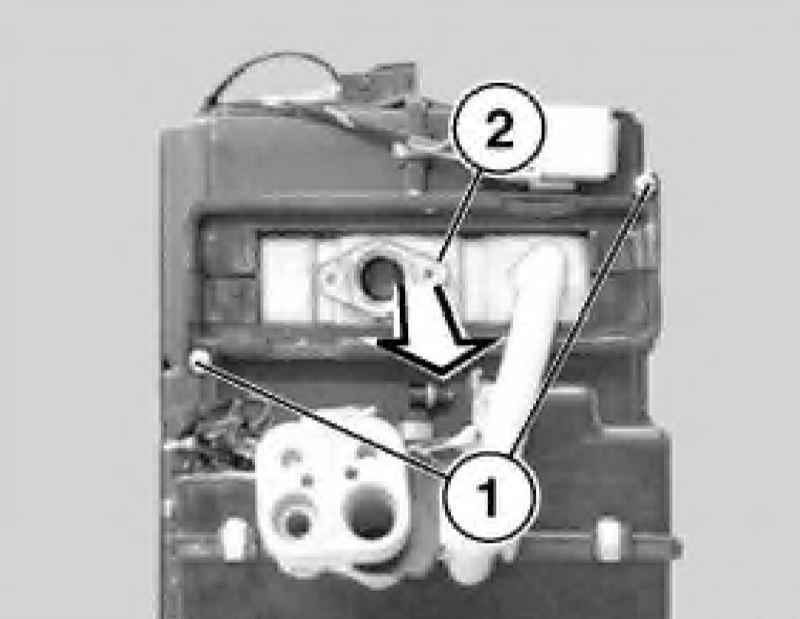

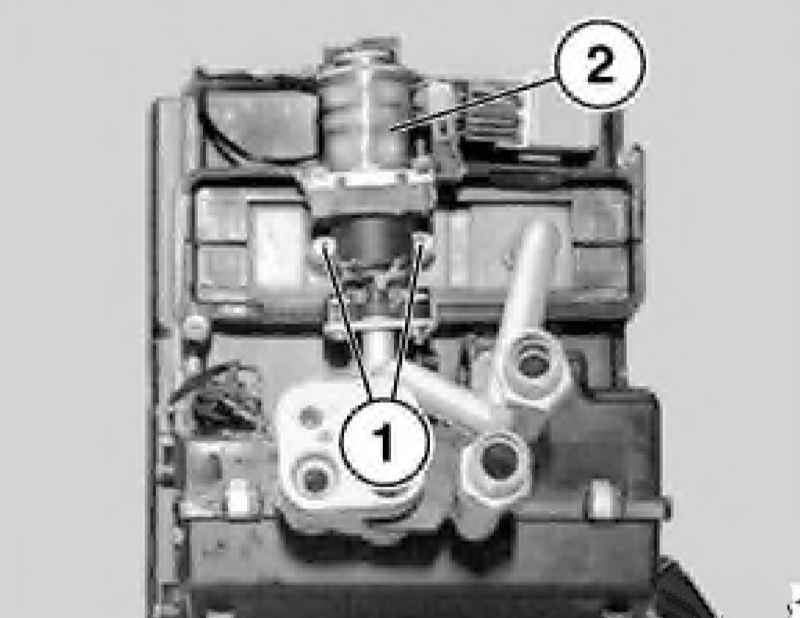

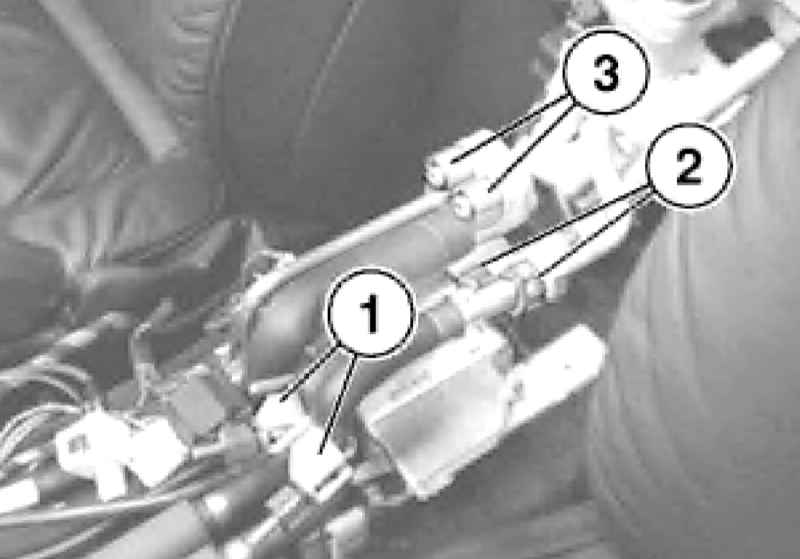

Снимите передний и задний вещевые ящики (см. Главу Кузов). Пережмите шланги (1). Отдайте накидные гайки (2) и разъедините трубопроводы ОЖ, не отсоединяя линии хладагента. При установке замените уплотнительные кольца. Удалите изолирующий материал на водяном клапане. Выверните болты (1) и снимите водяной клапан (2) с подводящим шлангом. На иллюстрации блок отопления и К/В показан снятым для большей наглядности, однако снимать его не надо. Выверните болты (1) и выньте из корпуса радиатор (2) со сливным трубопроводом.
