5.2.4. Снятие и установка вентиляторов и резисторных сборок

Вентилятор блока интегрированной системы отопления и К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

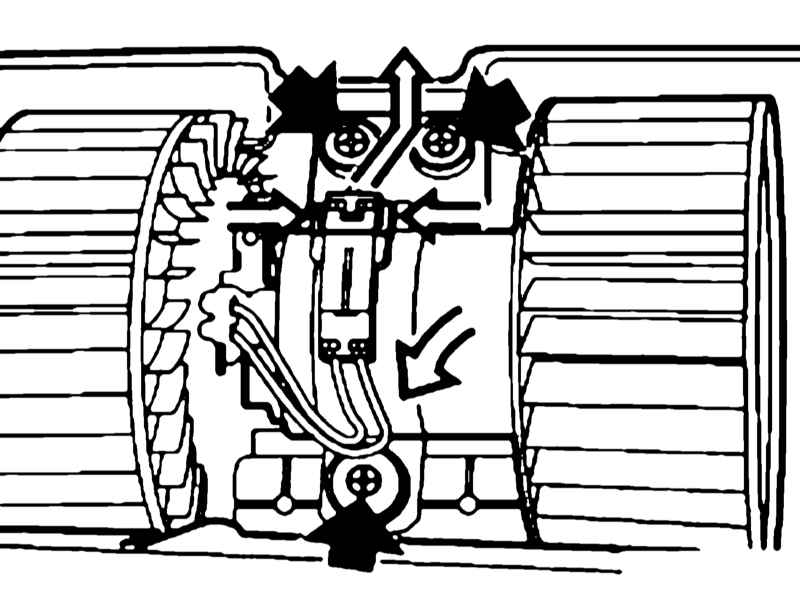

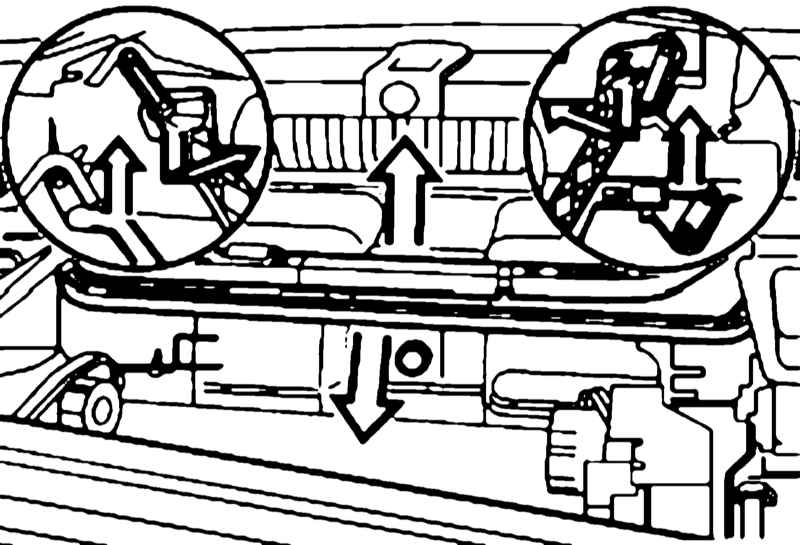

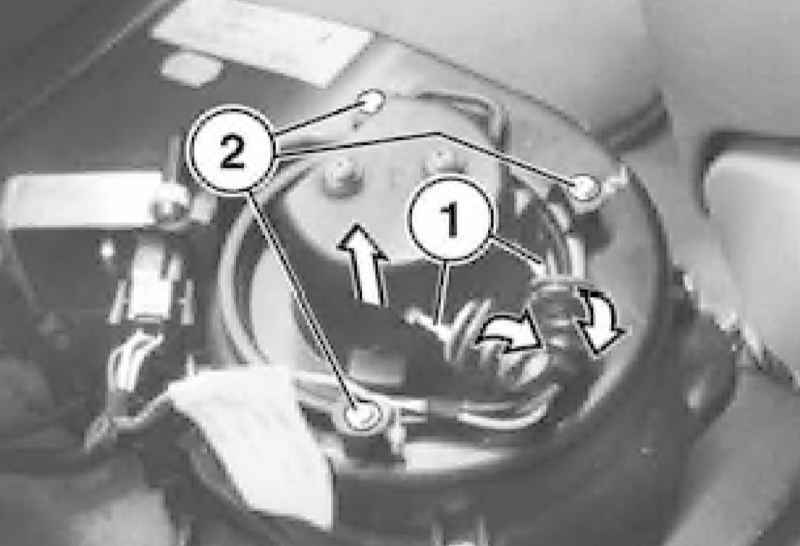

Снимите облицовку панели приборов (см. Главу Кузов). Разожмите зажим крепления воздуховода. Откиньте защелки крепления крышки и снимите ее. Следите за правильным положением крышки. Разъедините разъем, выверните винты и выньте вентилятор.

Вентилятор блока интегриро-ванной автоматической системы отопления и К/В

ПОРЯДОК ВЫПОЛНЕНИЯ

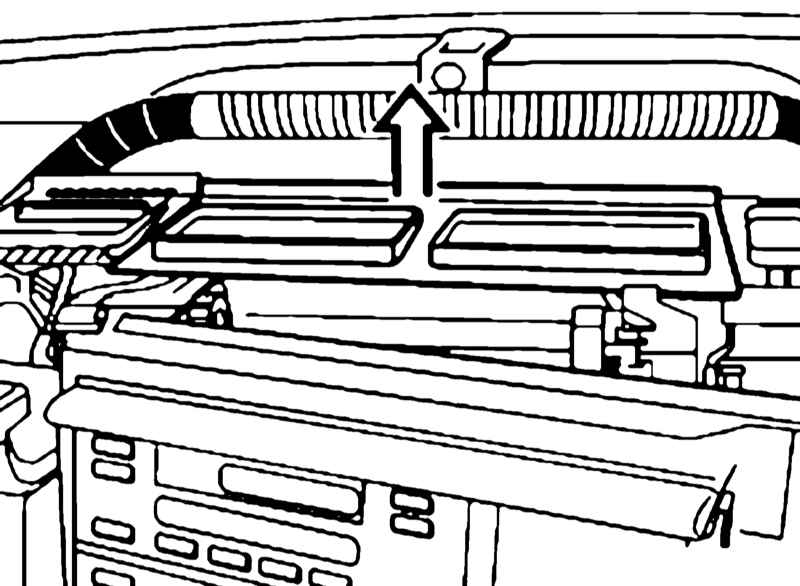

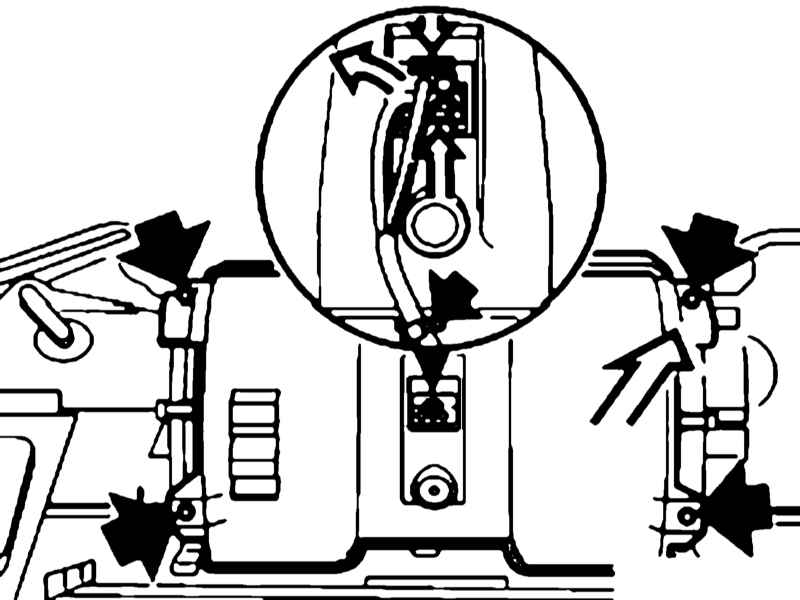

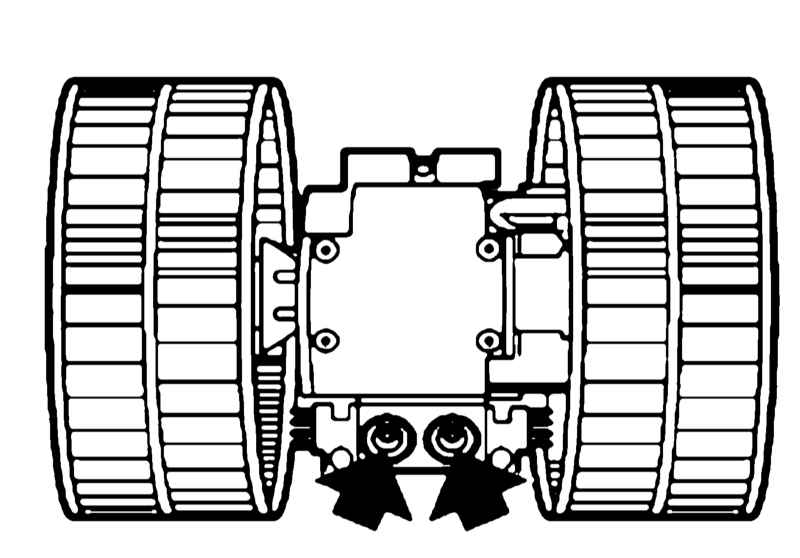

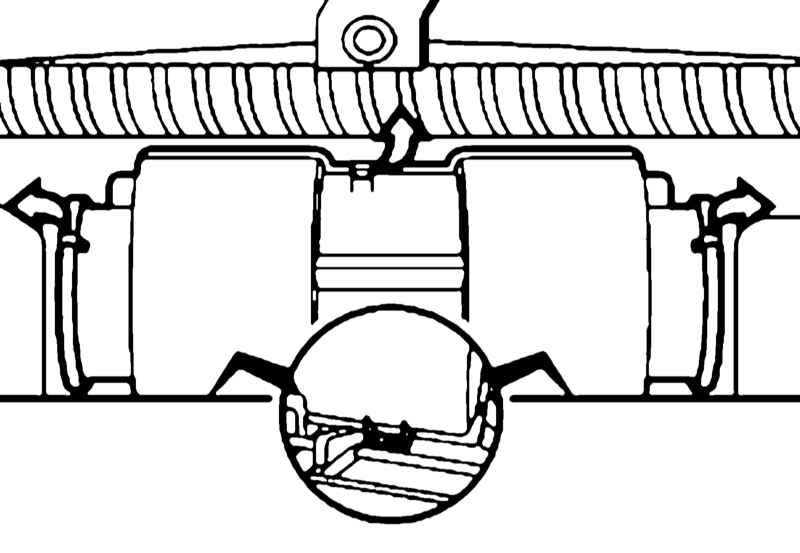

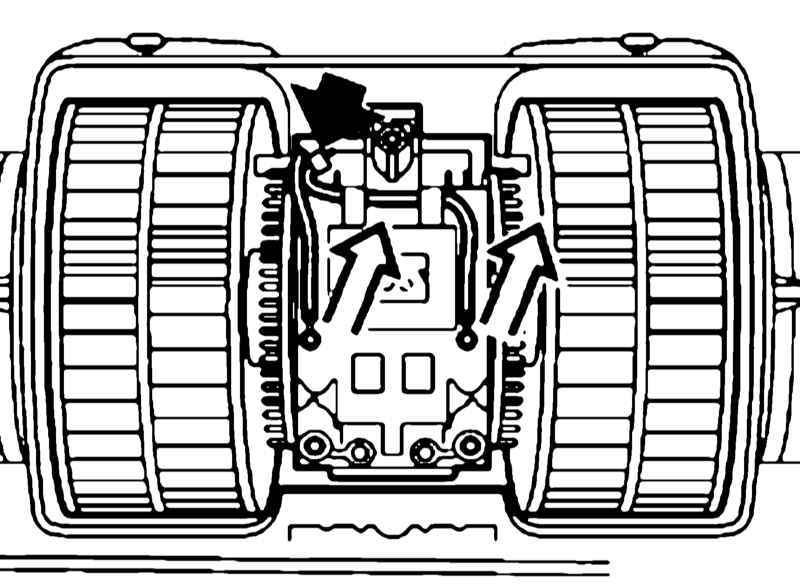

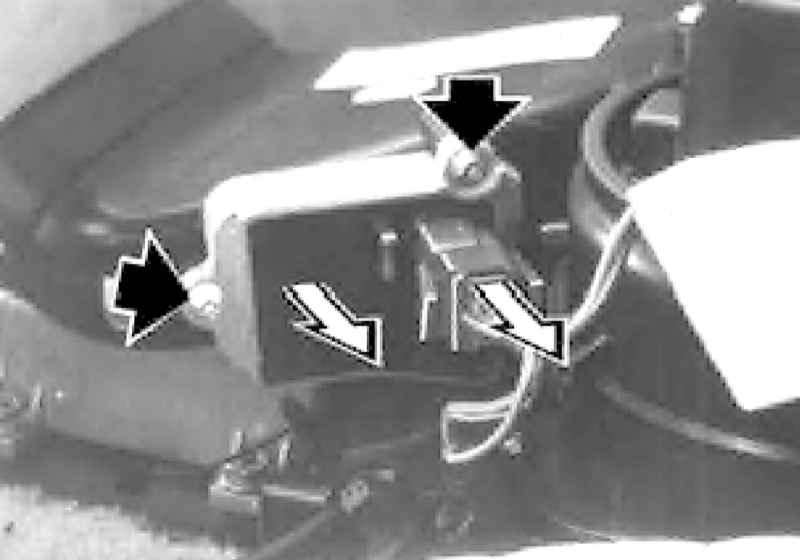

Снимите облицовку панели приборов (см. Главу Кузов). Разожмите зажим крепления воздуховода (см. иллюстрацию). Разожмите правые и левые зажимы крепления тяг и рычагов. Разъедините разъем, разрежьте хомут жгута электропроводки, выверните винты и снимите крышку. Выверните винты (по аналогии с иллюстрацией) и выньте э/мотор вентилятора. При необходимости снимите резисторную сборку, как описано ниже. Разъедините разъем и разрежьте хомут жгута электропроводки. Выверните винты и снимите резисторную сборку. Установка производится в обратном порядке.

Вентилятор задней части салона

ПОРЯДОК ВЫПОЛНЕНИЯ

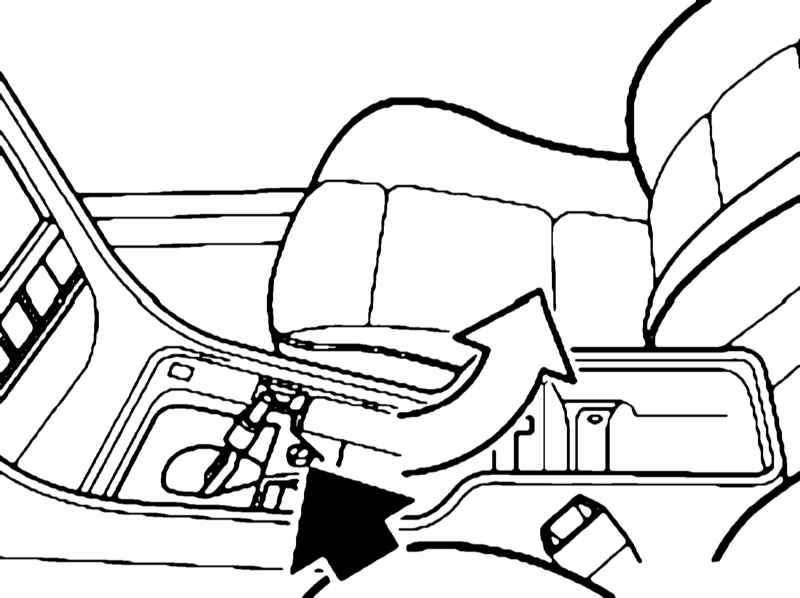

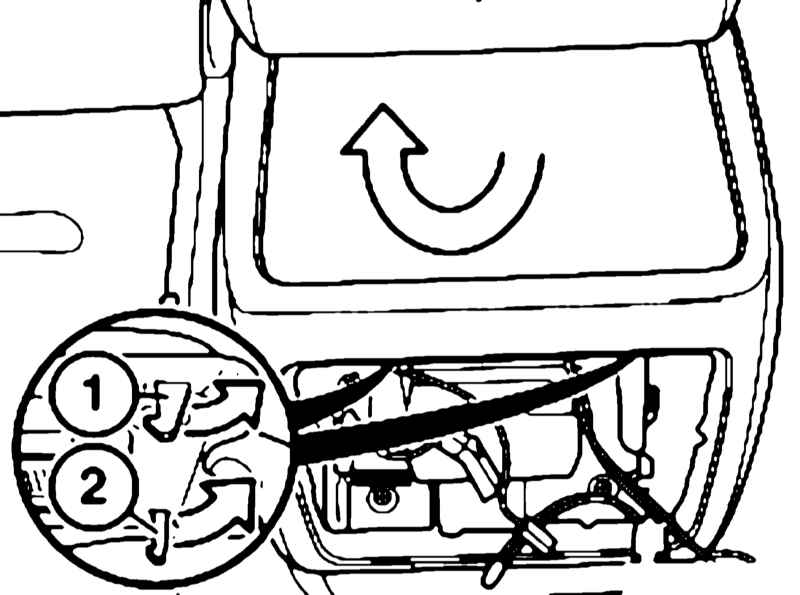

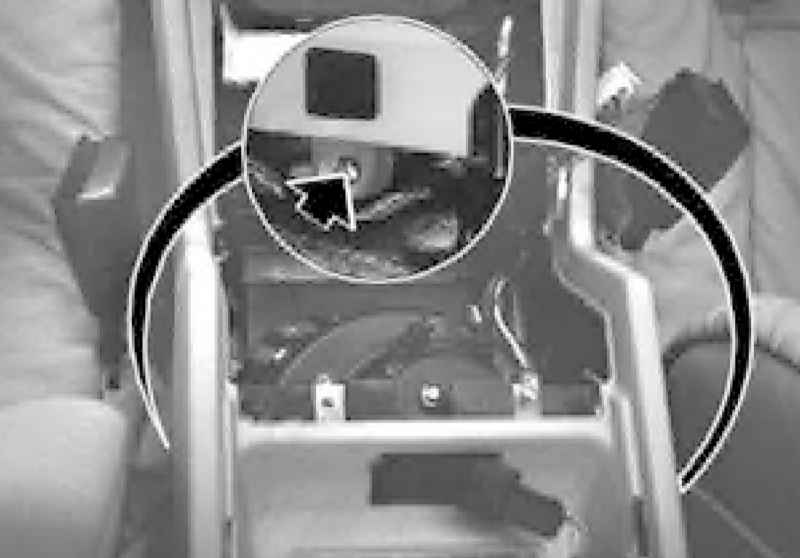

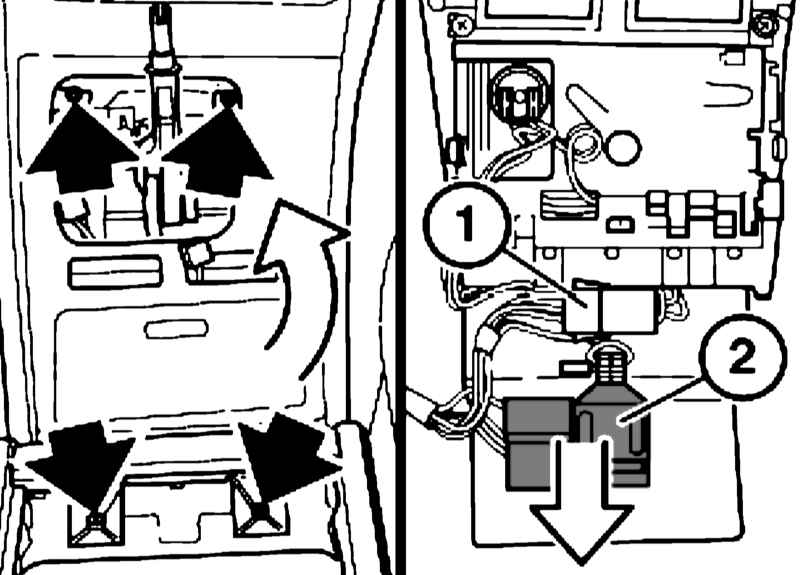

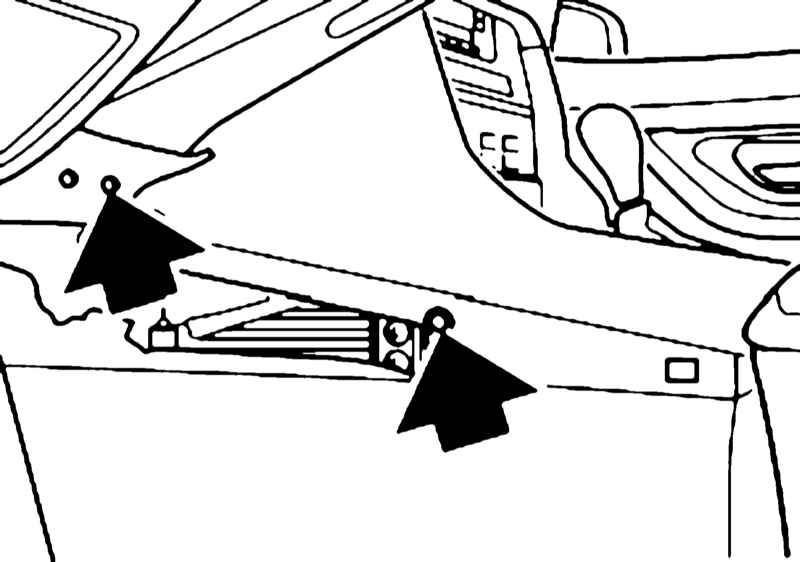

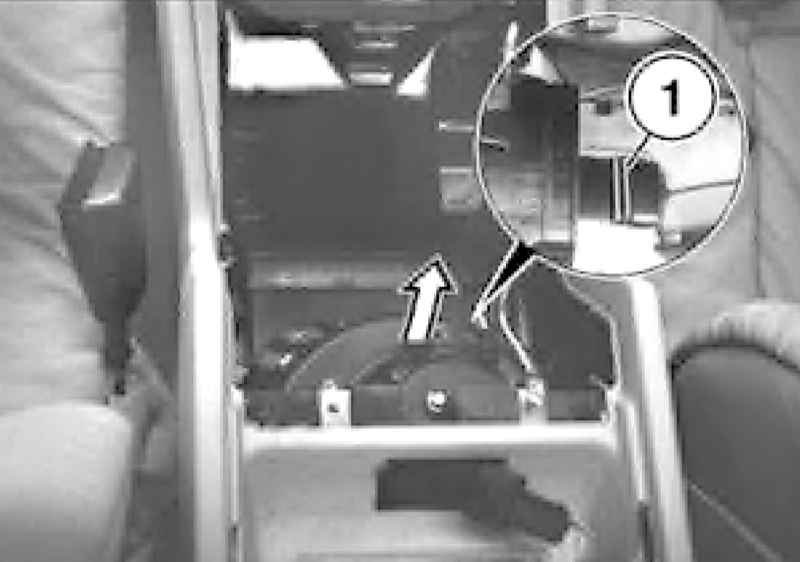

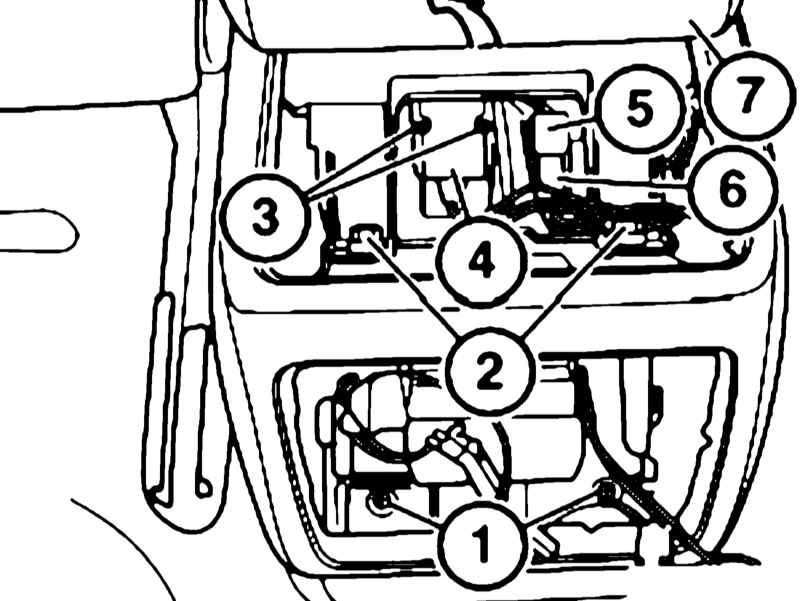

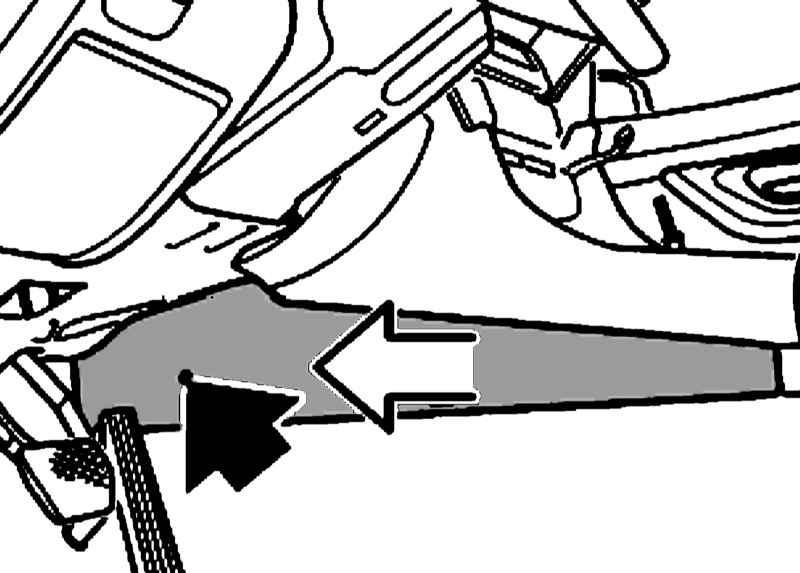

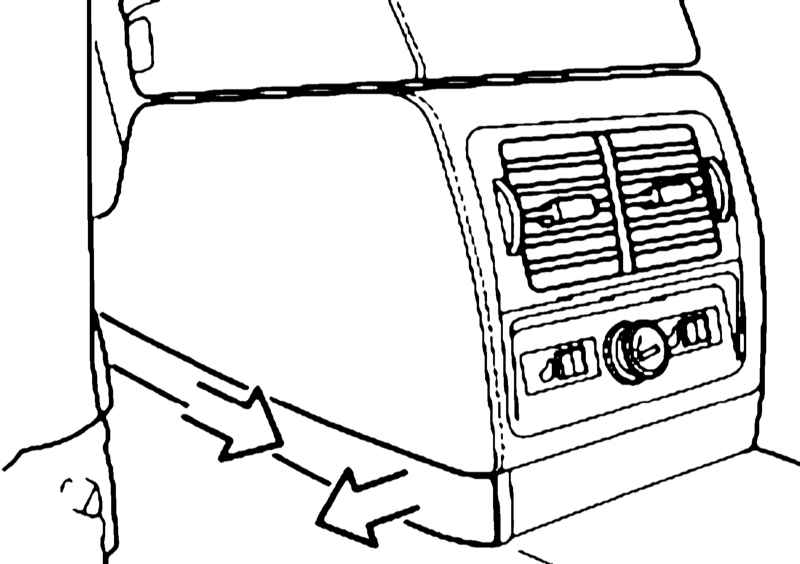

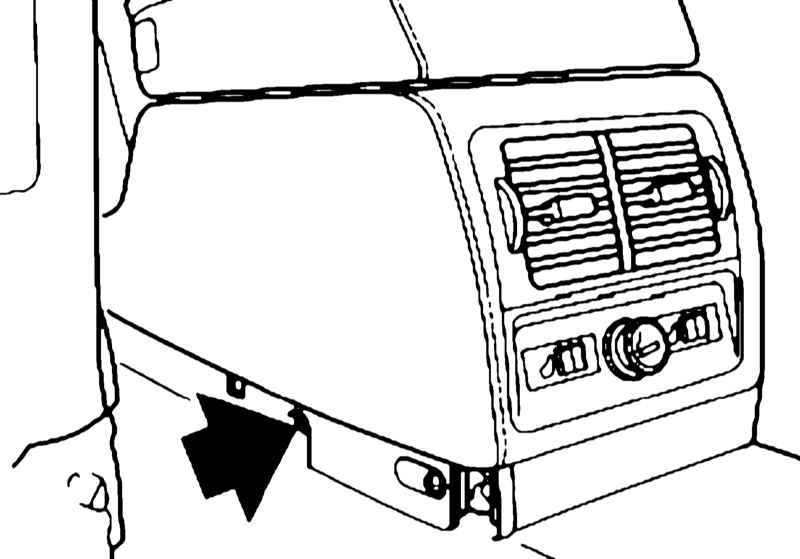

Снимите декоративную накладку рычагов управления отопителем в задней части салона, а также панель управления вентилятором (см. Главу Кузов). Выверните с обеих сторон винты и вытащите из креплений переднюю боковую панель тоннеля. Выверните винты со стороны водителя. Отстегните боковые накладки на заднем вещевом ящике с обеих сторон и вытащите их из креплений назад. Выверните расположенные под накладками винты с левой и правой сторон. Через отверстие высвободите из фиксаторов сзади (1) и спереди (2) декоративную панель заднего вещевого ящика. Выверните винты (1-3), разъедините разъемы (4 и 5), разблокируйте контактную колодку (6) и отсоедините ее. Не повредите при снятии средней облицовочной панели декоративную деревянную панель отделки. Сдвиньте среднюю панель (7) для мелких вещей вперед и вверх и снимите ее. Выверните винты и вытащите деревянную панель вещевого ящика (средняя часть) вперед. Разъедините разъем (1) (под деревянной панелью) и вытащите назад держатель (2) разъема жгута в сборе. Выверните винт. Приподнимите сзади вещевой ящик и выверните винты с левой и правой стороны. Выдвиньте вентилятор задней части салона из держателя (1) вперед и выньте назад вверх. Сдвиньте резиновые колпачки и разъедините разъем (1). Выверните винты (2) и выньте вентилятор задней части салона. При необходимости разъедините разъем, выверните винты и снимите сборку резисторов.
