9.5. Снятие и установка датчика PNP

Ниже приводится описание на примере АТ A5S 440Z.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите заднюю панель защиты вспомогательных агрегатов двигателя.
Снимите левый и правый термозащитные экраны.
Придерживая зажимную втулку (1), отдайте гайку (2).

При установке отрегулируйте рычаг селектора.

Отверткой выньте стопорную пластину и вытащите тягу (2).
Подоприте АТ приспособлениями №№ 00 2 030/24 5 301/24 00 250.

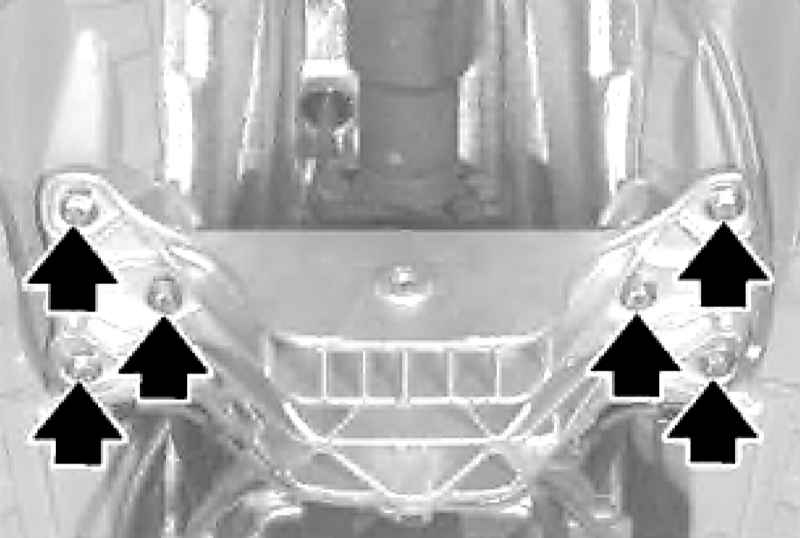

Выверните болты примерно на 10 мм и опустите АТ на эту величину.

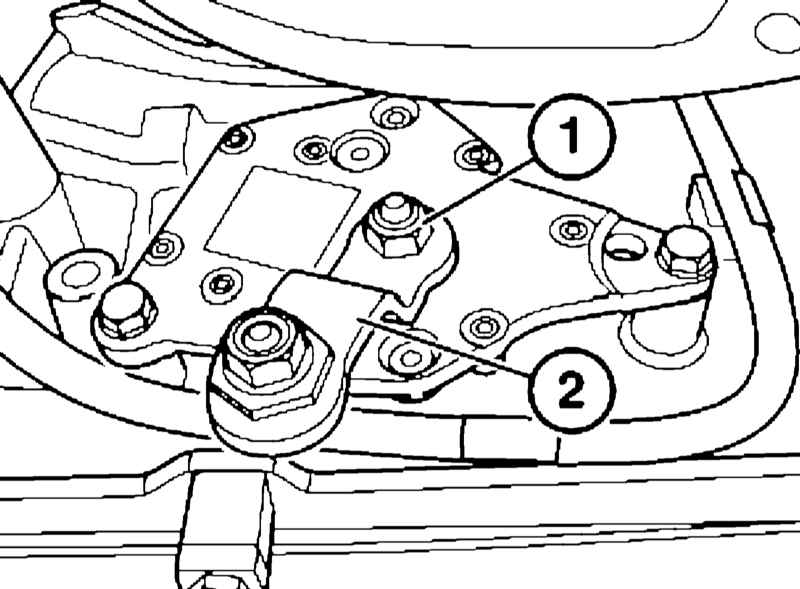

Отдайте гайку (1) и снимите балансир (2) блока управления.

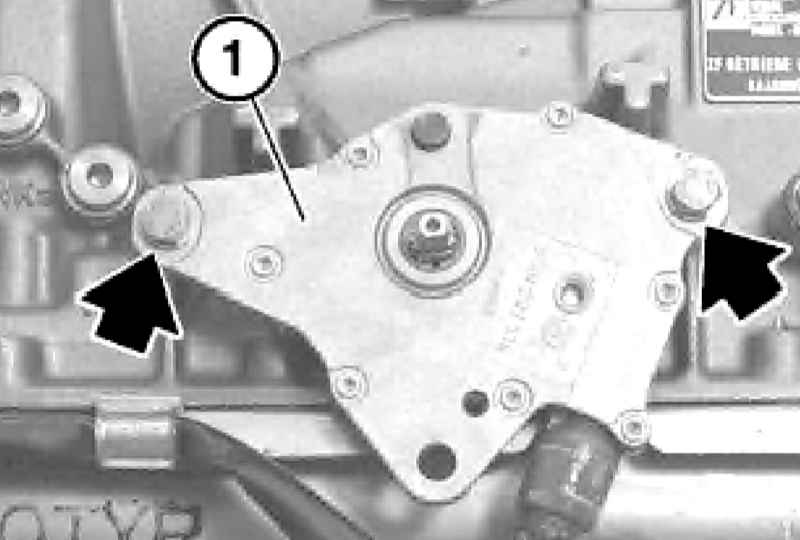

Выверните болты и снимите датчик PNP (1) с оси балансира блока управления.

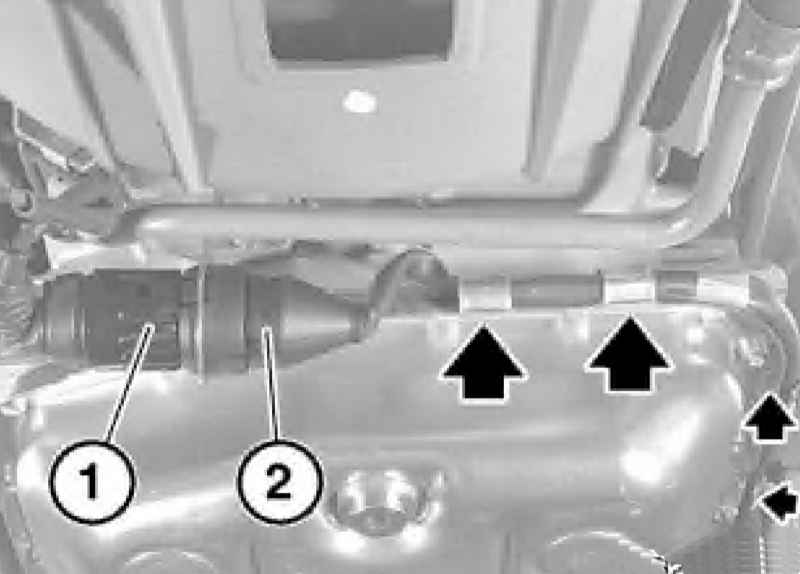

Разъедините разъем (1) и выньте разъем. Извлеките разъем (2) из крепежного уголка, разожмите зажимы на поддоне картера и извлеките из них кабель.
