9.6. Снятие и установка фильтра ATF и гидравлического блока

Ниже приводится описание на примере АТ A5S 310Z.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите поддон картера АТ (см. Раздел Снятие и установка поддона картера).

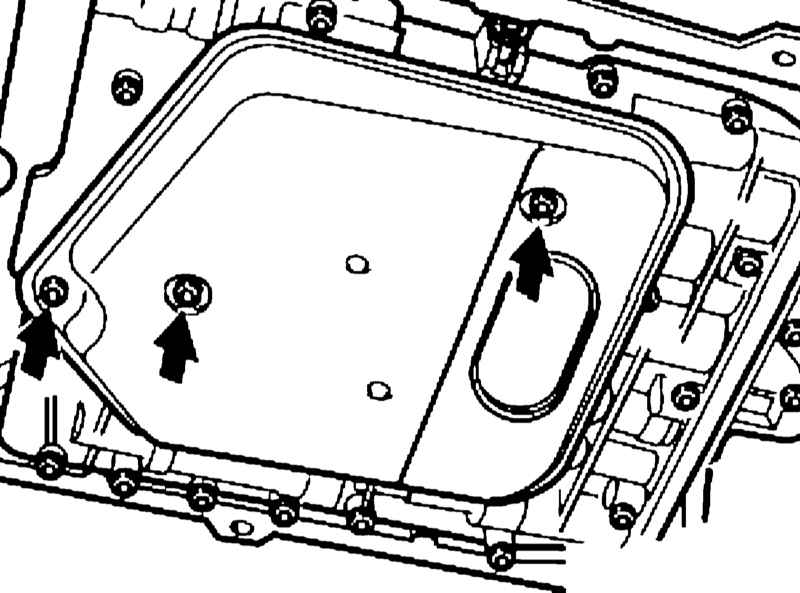

  1. Выверните болты и снимите сетчатый масляный фильтр.

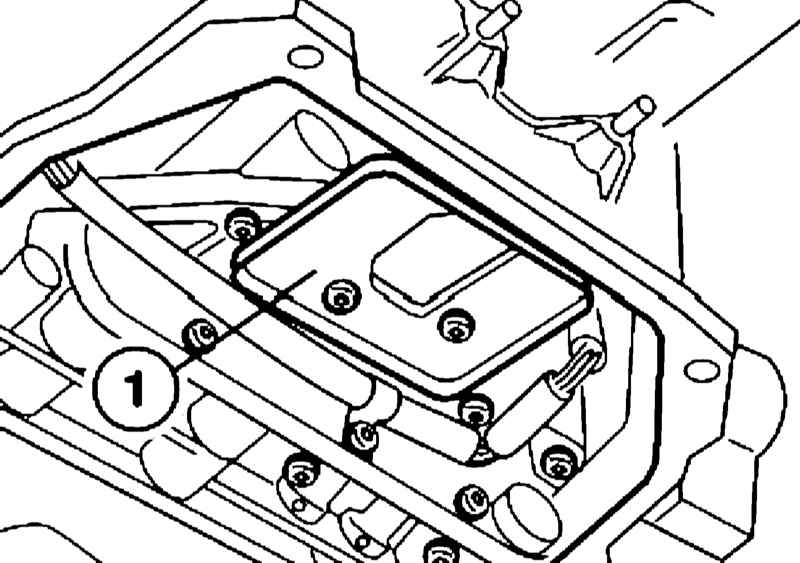

  1. Снимите крышку (1) с гидравлического блока управления АТ.

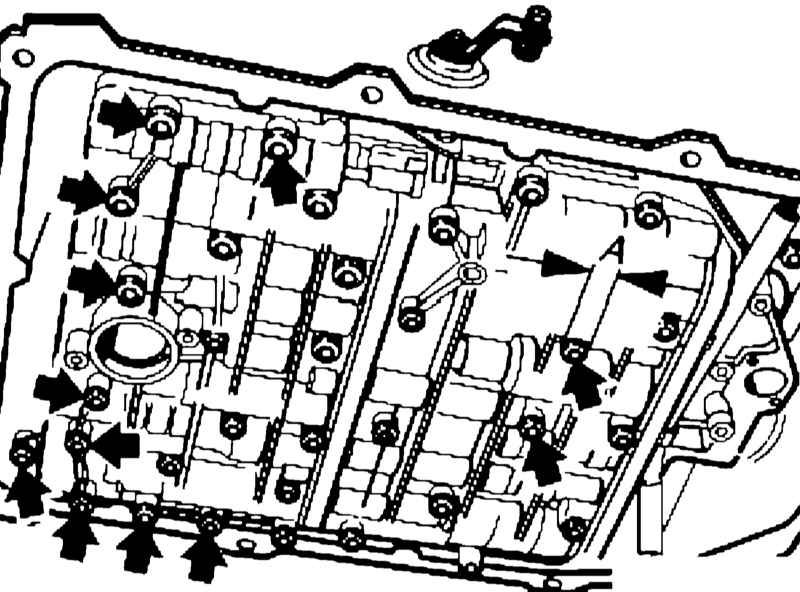

  1. Выньте гидравлический блок управления из корпуса АТ.

Выворачивайте только болты с головкой (A) 12 мм.

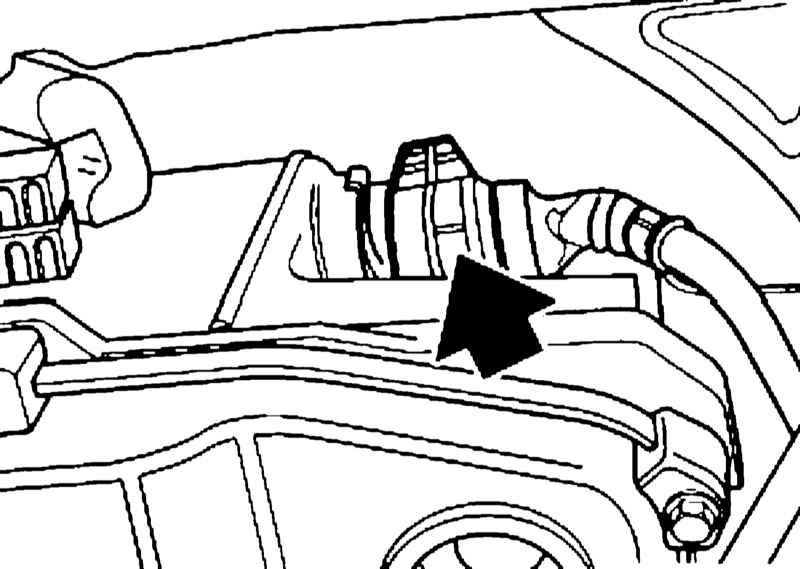

  1. Поверните разъем электропроводки влево и вытащите его.

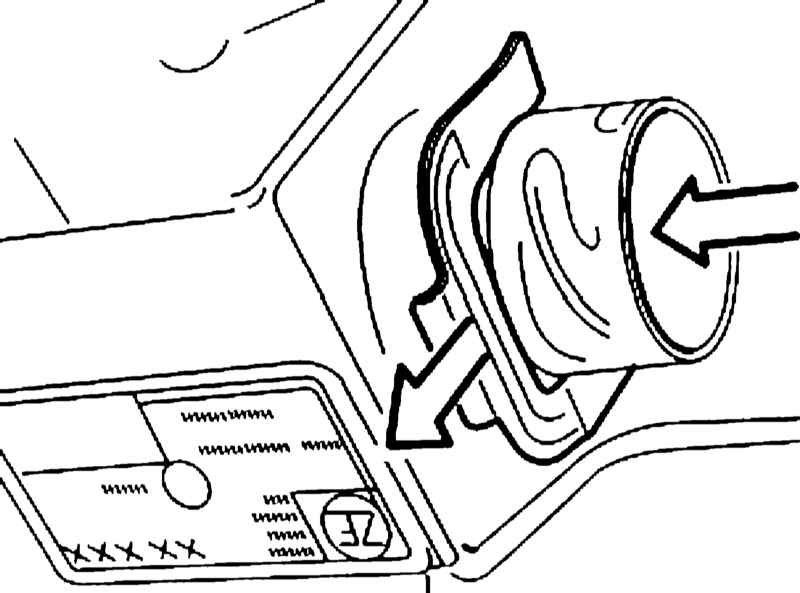

  1. Снимите зажимную скобу и вдавите разъем электропроводки в картер АТ.
  1. Выньте гидравлический блок управления со жгутом электропроводки.
  2. Установка производится в обратном порядке. Обратите внимание на следующие моменты.

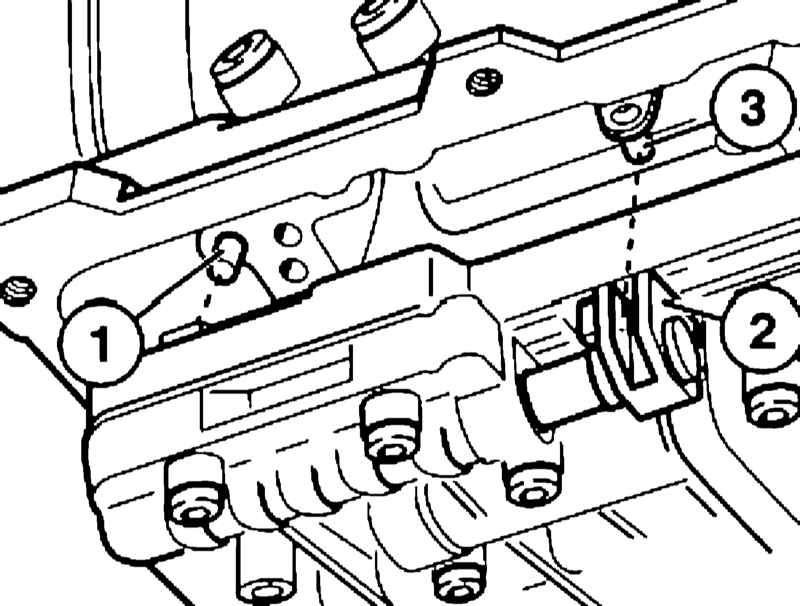

  1. Удостоверьтесь в правильности установки центрирующих штифтов (1). Штифт (3) рычага селектора должен войти в зацепление с канавкой сдвижного клапана (2).

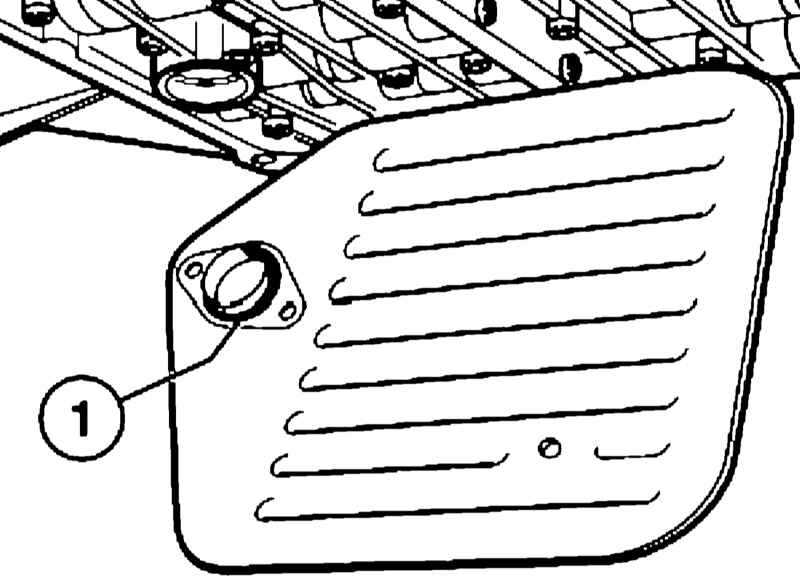

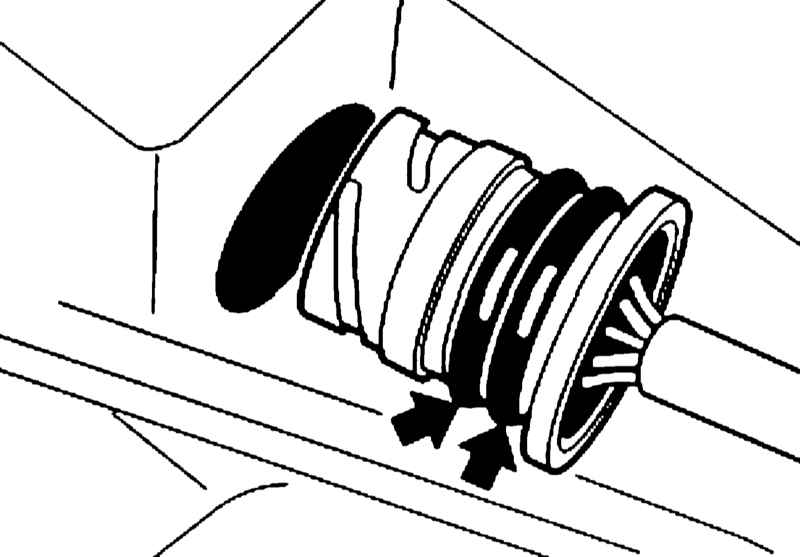

  1. Замените уплотнительные кольца.
