11.17.2. Снятие, разборка и установка панели приборовВам потребуются: ключи «на 8», «на 10», отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

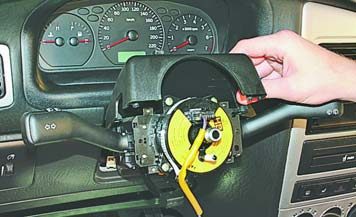

5. Выверните винты крепления полки для мелких вещей, расположенной под рулевой колонкой...
|
Примечание

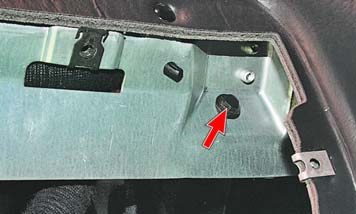

Так расположены винты крепления полки.
|
|
|
|
|
6. ...и снимите полку.
|
7. Выверните два винта крепления монтажного блока к каркасу панели приборов.
|
|
|
|
|
8. Выверните болт крепления каркаса к кронштейну отопителя.
|
9. Выверните два винта крепления внутренней панели к каркасу панели приборов.
|
|
|
|
|

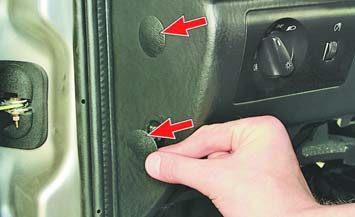

10. Снимите две декоративные заглушки, расположенные с левой стороны панели приборов...
|

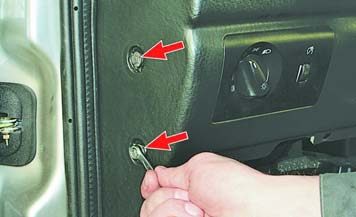

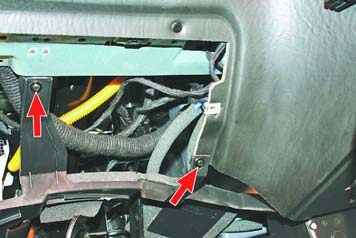

11. ...и выверните два болта бокового крепления панели приборов к кронштейну кузова.
|
12. Аналогично выверните два болта с правой стороны крепления панели приборов.
|
|
|
|

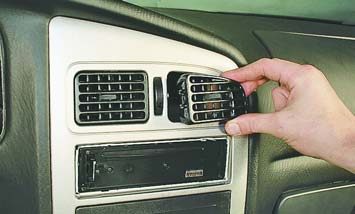

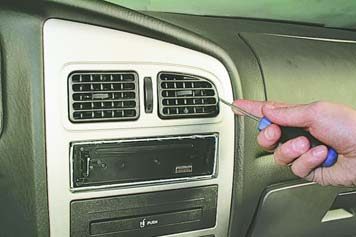

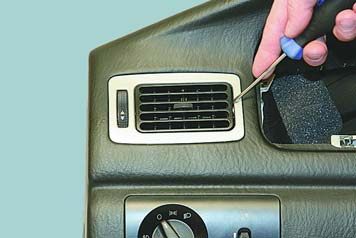

13. Подденьте отверткой и выведите край правого дефлектора сопла центральной подачи воздуха...
|

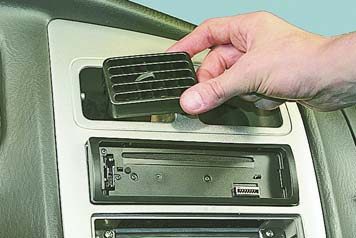

14. ...и извлеките его.
|
|
|
|
|
15. Аналогично извлеките левый дефлектор сопла центральной подачи воздуха.
|
16. Выверните два винта верхнего крепления накладки центральной консоли.
|
|
|
|
|

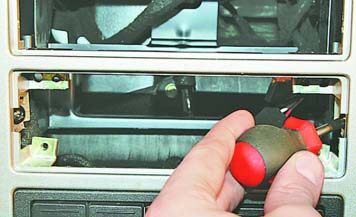

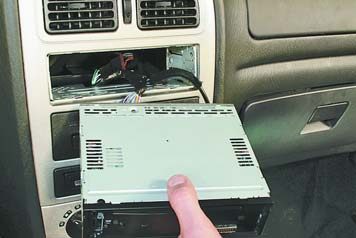

17. Извлеките магнитолу из центральной консоли панели приборов и отсоедините от нее колодки жгутов проводов и штекер антенны.
|

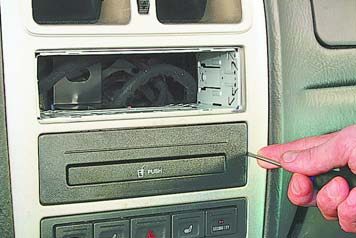

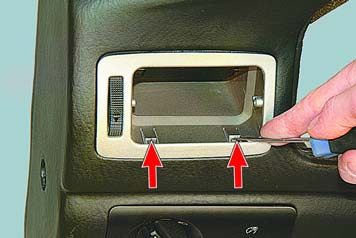

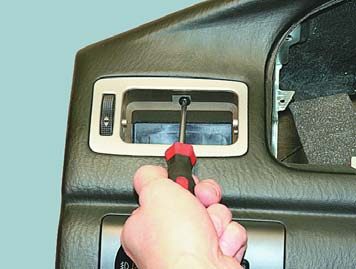

18. Подденьте отверткой и снимите рамку подстаканника.
|
|
|
|
|

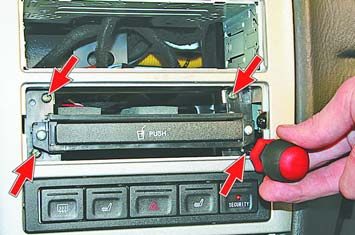

19. Выверните четыре винта крепления подстаканника...
|
20. ...и извлеките его из панели приборов.
|
21. Выверните два винта среднего крепления накладки центральной консоли.

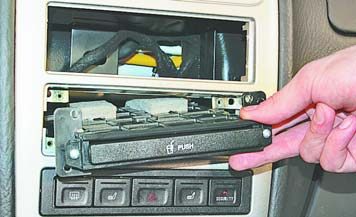

22. Отсоедините колодки проводов от выводов выключателей.
|
|
|
|
|

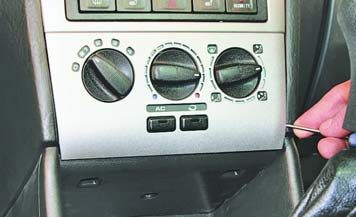

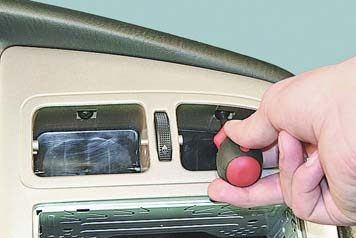

24. Поддев отверткой накладку блока управления системой отопления (кондиционирования) и вентиляции салона...
|
|
|
|
|

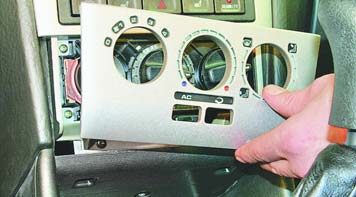

25. ...снимите накладку.
|

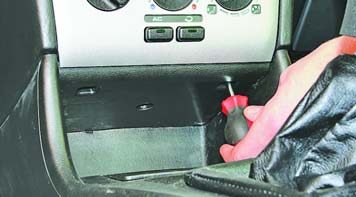

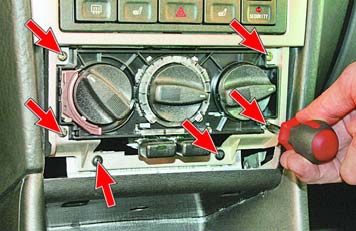

26. Выверните четыре винта крепления блока управления системой отопления (кондиционирования) и вентиляции салона к панели и два винта нижнего крепления накладки центральной консоли...
|
|
|
|
|

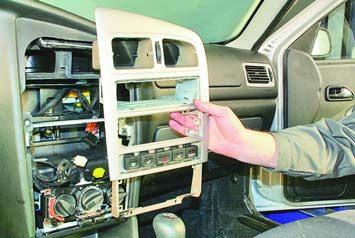

27. ...и снимите накладку центральной консоли.
|

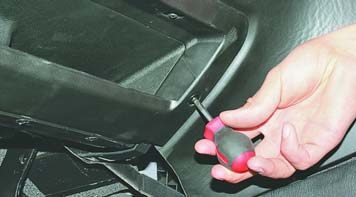

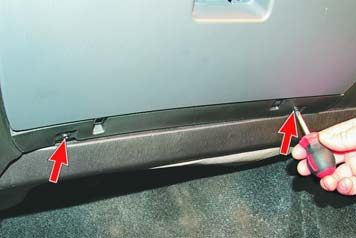

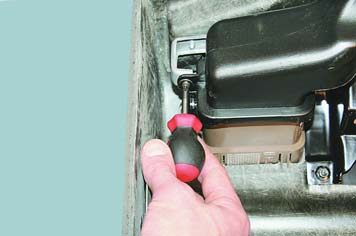

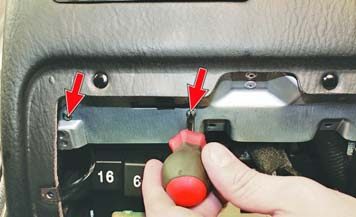

28. Выверните два винта нижнего крепления вещевого ящика.
|
|
|
|
|

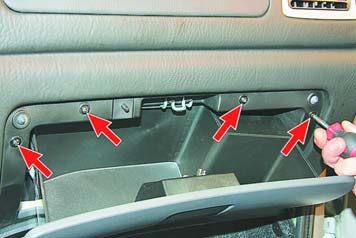

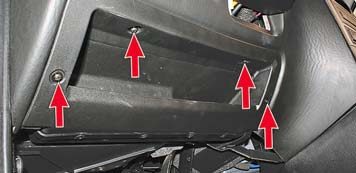

29. Откройте вещевой ящик и выверните четыре винта верхнего крепления рамки к панели приборов.
|
30. Сожмите два фиксатора, расположенные по бокам фонаря освещения вещевого ящика...
|
|
|
|
|

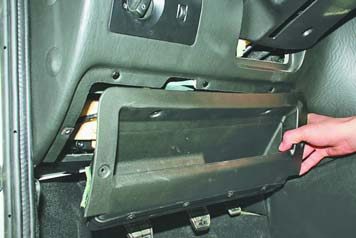

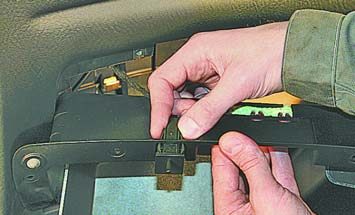

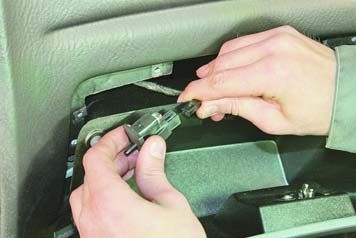

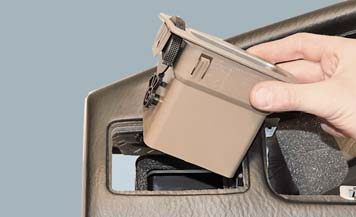

31. ...извлеките фонарь из рамки, отсоедините от вывода фонаря колодку жгута проводов и снимите вещевой ящик.
|
|
|
|
|
|
33. Выверните болт крепления каркаса панели приборов к кронштейну отопителя.
|

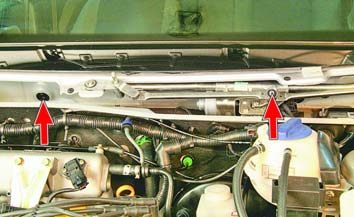

34. Под рамкой ветрового стекла отверните две гайки крепления панели приборов к щиту передка...
|
|
|
|
|

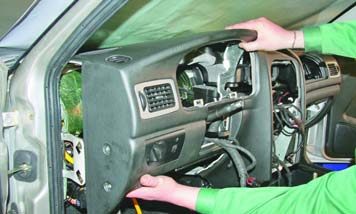

35. ...и снимите панель приборов.
|
36. Выверните шесть винтов крепления воздуховода к каркасу панели приборов...
|
|
Примечание

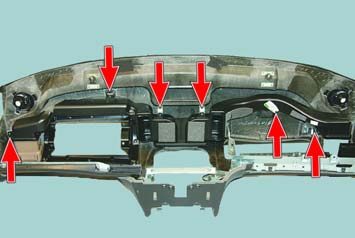

Так расположены винты крепления воздуховода к каркасу панели приборов.
|
|
|
|
|

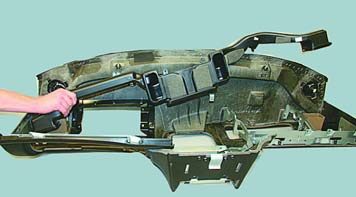

37. ...и снимите воздуховод.
|

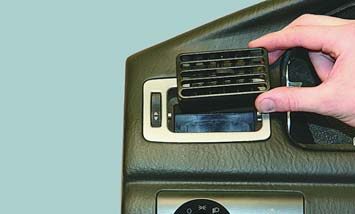

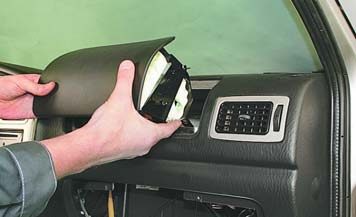

38. Подденьте отверткой и выведите один край дефлектора сопла боковой подачи воздуха с левой стороны панели приборов...
|
|
|
|
|
39. ...и извлеките его.
|

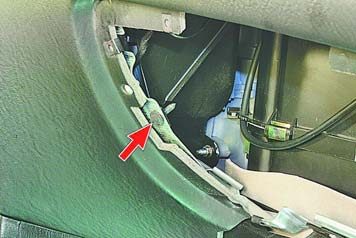

40. Выверните винт крепления...
|
|
|
|
|
41. ...отожмите два фиксатора...
|
42. ...и извлеките сопло подачи воздуха с левой стороны панели приборов.
|
43. Аналогично снимите сопло с правой стороны.
44. Установите панель приборов и все снятые детали в порядке, обратном снятию.
|
