6.2.12. Снятие, установка и ремонт кулисы рычага управления коробкой передач

Ремонт кулисы рычага управления коробкой передач заключается в замене рычага управления при появлении вибраций и увеличенного люфта рычага, вызванных износом его шаровой опоры. Для замены рычага кулису необходимо снять с автомобиля.

Вам потребуются: инструменты, необходимые для снятия системы выпуска отработавших газов и термоэкранов, ключ и торцовая головка «на 13», ключ-шестигранник «на 4», отвертка с плоским лезвием.

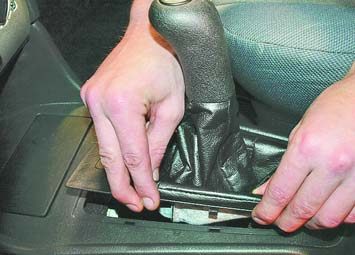

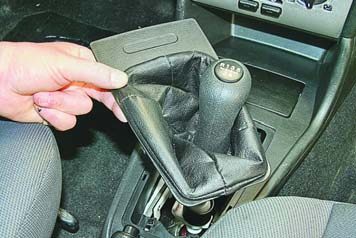

1. Выньте рамку чехла из отверстия в облицовке тоннеля пола, преодолевая сопротивление ее фиксаторов...	2. ...поднимите чехол по рычагу...

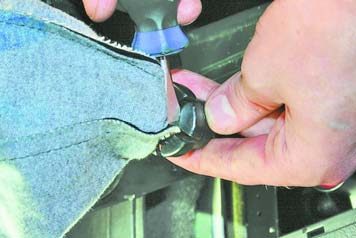

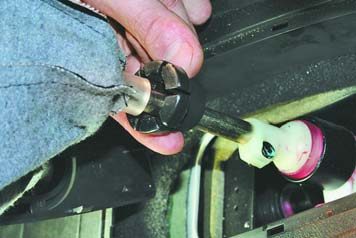

3. ...выверните его наизнанку и, разведя прорези держателя чехла...	4. ...отсоедините держатель.

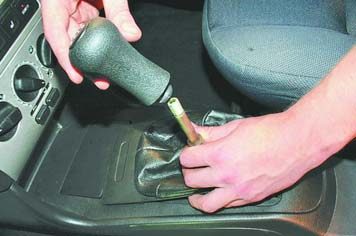

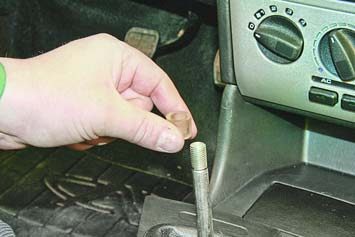

5. Свинтите с рычага рукоятку...	6. ...и снимите втулку чехла...

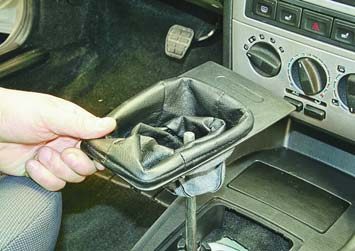

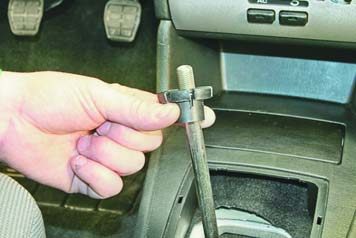

7. ...чехол...	8. ...и держатель.

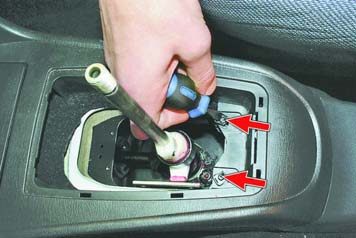

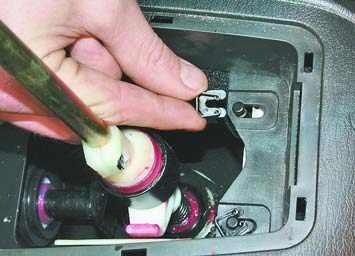

9. Подденьте отверткой два фиксатора облицовки тоннеля пола...	10. ...и снимите их.

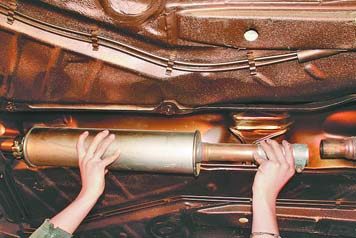

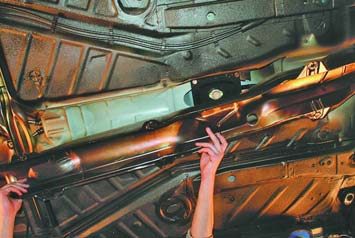

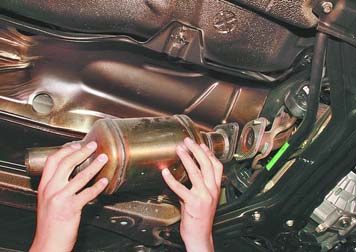

11. Снизу автомобиля снимите дополнительный глушитель (см. «Замена дополнительного глушителя»)...	12. ...и нейтрализатор отработавших газов (см. «Замена нейтрализатора отработавших газов»).

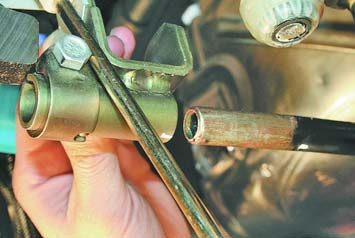

13. Снимите передний термоэкран (см. «Снятие и установка термоэкранов»).	14. Отсоедините тягу управления коробкой передач от кулисы рычагов на кузове (см. «Ремонт шарниров привода переключения передач»).

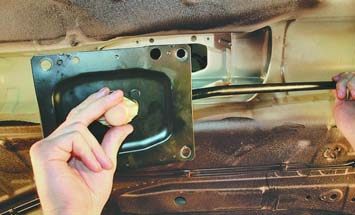

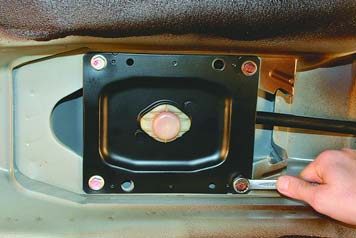

15. Выверните четыре болта крепления кулисы к основанию кузова...	16. ...и, опустив вниз кулису через проем в основании кузова, снимите ее с автомобиля.

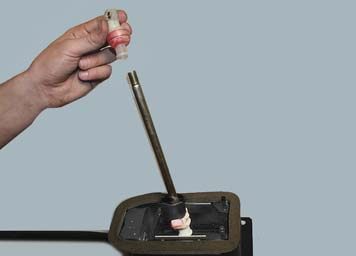

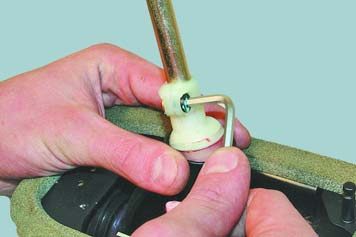

17. Для замены рычага управления коробкой передач выверните стяжной болт сухаря тяги...	18. ...и снимите сухарь с рычага.

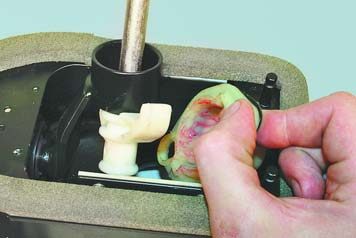

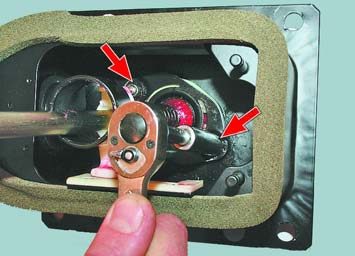

19. Отверните две гайки держателя шарнира рычага...	20. ...приподняв рычаг, снимите подпятник...

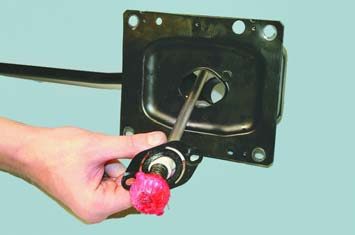

21. ...и извлеките рычаг вместе с опорой и держателем из отверстия корпуса кулисы.

22. Установите рычаг в кулису и кулису на автомобиль, а также все снятые детали в порядке, обратном снятию.
