4.16. Снятие, установка и дефектовка маховика

Маховик снимают для замены или ремонта при повреждении зубчатого венца или при повреждении или сильном износе поверхности трения.

Маховик установлен на заднем конце коленчатого вала и закреплен на нем шестью болтами (вид снизу сзади, сцепление и коробка передач сняты): 1 – зубчатый венец; 2 – болт крепления; а – поверхность трения.

Вам потребуются: отвертка, торцовый ключ «на 17», динамометрический ключ.

1. Снимите с автомобиля коробку передач (см. разд. 5 «Трансмиссия», «Снятие и установка коробки передач»).

2. Снимите с маховика сцепление (см. разд. 5 «Трансмиссия», «Снятие и установка сцепления»).

3. Зафиксируйте маховик от проворачивания монтажной лопаткой, как показано на фотографии, и...	4. ...выверните шесть болтов крепления маховика.

5. Снимите опорную шайбу, придерживая маховик.	6. Снимите маховик.

7. Проверьте состояние зубчатого венца; в случае повреждения зубьев замените маховик.

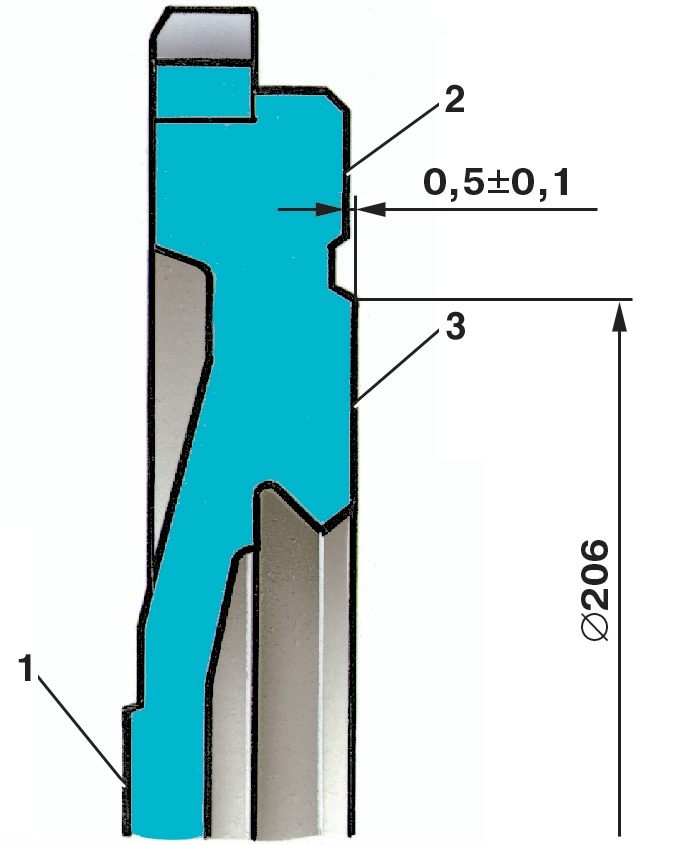

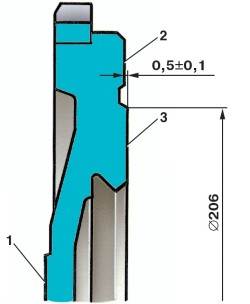

Рис. 4.7. Маховик: 1 – поверхность крепления к фланцу коленчатого вала; 2 – поверхность крепления сцепления; 3 – опорная поверхность ведомого диска сцепления

8. Поверхности маховика, сопрягаемые с коленчатым валом и с ведомым диском сцепления, должны быть без царапин, задиров и совершенно плоскими. Если на рабочей поверхности 3 (рис. 4.7) маховика под ведомый диск сцепления имеются царапины, проточите эту поверхность, снимая слой металла толщиной не более 1 мм. Затем проточите поверхность 2, выдержав размер 0,5±0,1 мм и обеспечивая параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности составляет 0,1 мм. После проточки установите маховик на оправку, центрируя его по посадочному отверстию с упором на поверхность 1, проверьте биение плоскостей 3 и 2. В крайних точках индикатор не должен показывать биений, превышающих 0,1 мм.

ПРИМЕЧАНИЕ Обратите внимание на плотность посадки зубчатого венца и на состояние его зубьев. Если венец можно переместить на маховике или зубья сильно изношены, замените маховик в сборе с венцом. Замена венца достаточно сложна и требует наличия определенных навыков у исполнителя, а также применения специального инструмента.

9. Установите маховик и снятые узлы и детали в порядке, обратном снятию. Маховик может быть установлен на коленчатый вал в двух противоположных положениях, определяемых расположением крепежных отверстий. Однако на заводе-изготовителе его балансируют в сборе с коленчатым валом, поэтому он должен быть установлен строго в первоначальное положение. Для правильной установки на маховике сделана метка в виде конусной лунки, которая должна быть сориентирована при установке в ту же сторону, что и шатунная шейка 4-го (1-го) цилиндра. Если после снятия маховика коленчатый вал проворачивали, установите поршень 4-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия»), затем еще на половину оборота и устанавливайте маховик на коленчатый вал, повернув его меткой вертикально вниз. Болты крепления маховика затягивайте равномерно крест-накрест крутящим моментом, приведенным в прил. 1.
