4.24. Система охлаждения

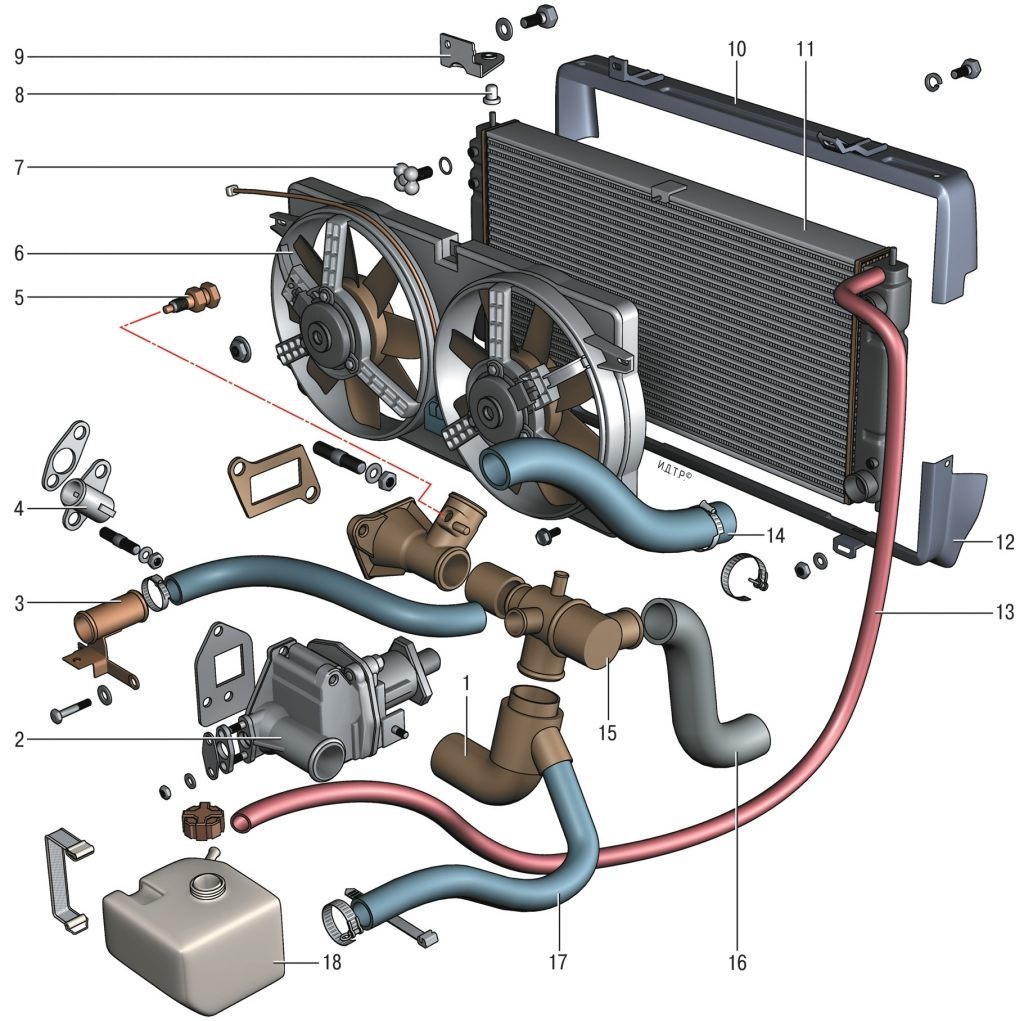

Рис. 4.12. Система охлаждения двигателя: 1 – шланг подвода жидкости к насосу; 2 – водяной насос; 3 – отводящая трубка радиатора отопителя; 4 – подводящий патрубок радиатора отопителя; 5 – датчик температуры охлаждающей жидкости; 6 – электровентиляторы системы охлаждения; 7 – пробка; 8 – опора радиатора; 9 – кронштейн; 10 – верхний кожух радиатора; 11 – радиатор; 12 – нижний кожух радиатора; 13 – паровоздушный шланг расширительного бачка; 14 – подводящий шланг радиатора; 15 – термостат; 16 – отводящий шланг радиатора; 17 – жидкостный шланг расширительного бачка; 18 – расширительный бачок

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком. Насос охлаждающей жидкости 2 (рис. 4.12) центробежного типа, приводится в действие от шкива коленчатого вала клиновым (или в вариантном исполнении поликлиновым) ремнем.

Электровентиляторы 6 с пластмассовыми крыльчатками установлены в общем кожухе, закрепленном на задней поверхности радиатора 11, и нагнетают воздух через сердцевину радиатора в подкапотное пространство. Включает и выключает электровентиляторы в зависимости от температуры охлаждающей жидкости датчик 5, ввернутый в приемный патрубок водяной рубашки головки блока цилиндров.

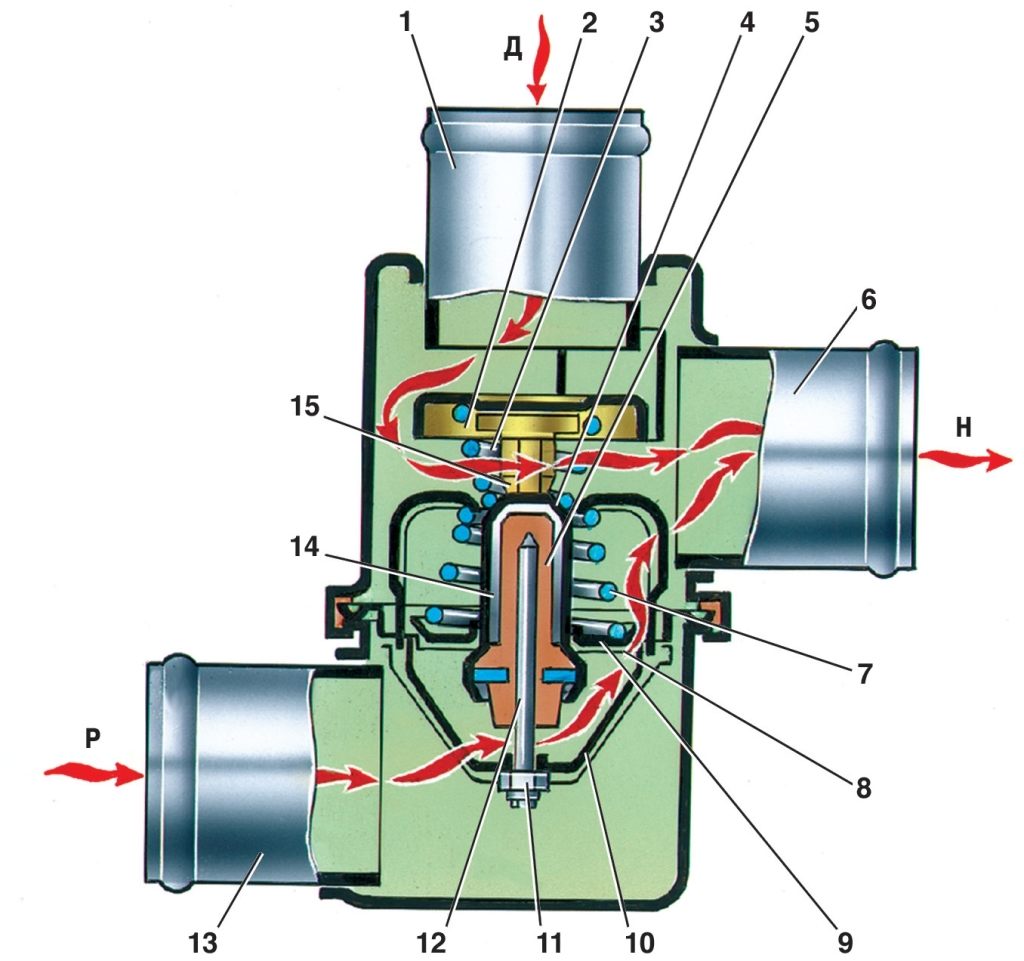

Рис. 4.13. Термостат: 1 – входной патрубок (от двигателя); 2 – перепускной клапан; 3 – пружина перепускного клапана; 4 – стакан; 5 – резиновая вставка; 6 – выходной патрубок; 7 – пружина основного клапана; 8 – седло основного клапана; 9 – основной клапан; 10 – держатель; 11 – регулировочная гайка; 12 – поршень; 13 – входной патрубок (от радиатора); 14 – наполнитель; 15 – обойма; Д – вход жидкости от двигателя; Р – вход жидкости от радиатора; Н – выход жидкости к насосу

Термостат 15 с твердым термочувствительным наполнителем имеет основной 9 (рис. 4.13) и перепускной 2 клапаны. Начало открытия основного клапана при температуре охлаждаюшей жидкости 79–82 °С, ход основного клапана не менее 6 мм.

Радиатор 11 (см. рис. 4.12) – горизонтальный, трубчато-пластинчатый, алюминиевый с пластмассовыми бачками.

Охлаждающую жидкость заливают через горловину расширительного бачка 18. Пробка расширительного бачка имеет впускной и выпускной клапаны.

Система охлаждения заполнена охлаждающей жидкостью Тосол-А40М.

ПРИМЕЧАНИЕ Порядок замены охлаждающей жидкости описан в начале разд. 4 «Двигатель».

ПРЕДУПРЕЖДЕНИЕ Не рекомендуется заполнять систему охлаждения водой, так как в состав тосола входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.

Недостаточное натяжение ремня ухудшает циркуляцию жидкости в системе охлаждения, что приводит к перегреву двигателя. Кроме этого ухудшается подзарядка аккумуляторной батареи и повышенно изнашивается сам ремень.

При слишком сильном натяжении могут выйти из строя подшипники водяного насоса и генератора.

Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.

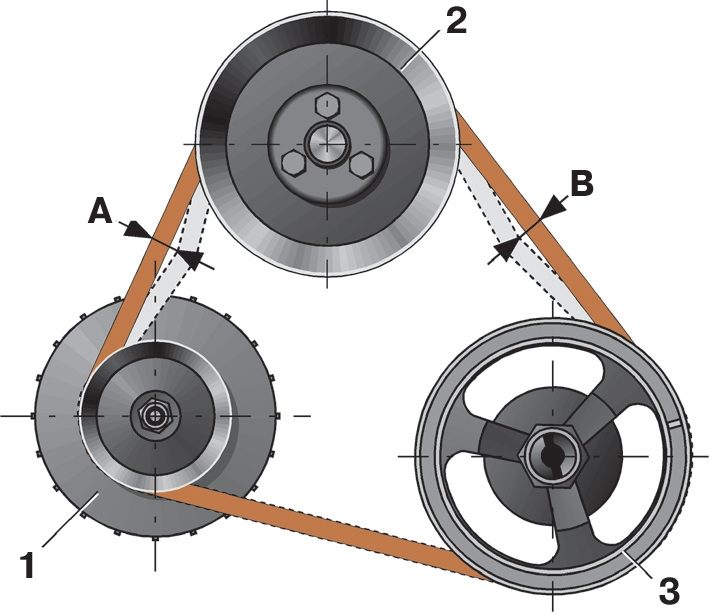

Рис. 4.14. Схема проверки натяжения клинового ремня привода водяного насоса и генератора: 1 – шкив генератора; 2 – шкив насоса; 3 – шкив коленчатого вала

Натяжение характеризуется величиной прогиба ремня между шкивами насоса и коленчатого вала (прогиб В) (рис. 4.14) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами. Прогиб А должен быть 10–15 мм, прогиб В – 12–17 мм.

ПОЛЕЗНЫЙ СОВЕТ Удобнее проверять прогиб А. Для проверки натяжения можно использовать пружинные весы-безмен, зацепив их крючком ветвь ремня и оттягивая ее вверх.

Натяжение ремня регулируйте на автомобиле, установленном на подъемнике или смотровой канаве. Регулировка осуществляется перемещением генератора относительно двигателя.

Вам потребуются: ключ «на 13», монтажная лопатка.

1. Снимите защиту масляного картера и брызговик двигателя (см. «Снятие и установка защиты масляного картера и брызговика двигателя»).

2. Ослабьте примерно на один оборот гайку крепления генератора к натяжной планке и...	3. ...гайку нижнего крепления генератора.

4. Для увеличения натяжения ремня переместите генератор от двигателя.

ПРЕДУПРЕЖДЕНИЕ Перемещая генератор для увеличения натяжения ремня, усилие прикладывайте только к корпусу генератора, размещая монтажную лопатку между корпусом и двигателем.

5. Для уменьшения натяжения ремня рукой переместите

генератор к двигателю.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

ПРИМЕЧАНИЕ Моменты затяжки: – гайки крепления генератора к натяжной планке 28,08–45,3 Н·м (2,9–4,6 кгс·м); – гайки нижнего крепления генератора 57,3–72 Н·м (5,95–7,35 кгс·м).

7. Установите защиту масляного картера и брызговик двигателя в порядке, обратном снятию.

8. Для замены ремня выверните винт датчика положения коленчатого вала и извлеките датчик из гнезда кронштейна, не отсоединяя провода.

9. Снимите ремень привода насоса гидроусилителя рулевого управления (см. «Проверка натяжения и регулировка ремня привода насоса гидроусилителя»).

10. Выполните операции 2 и 3, предусмотренные для регулировки натяжения ремня, и придвиньте генератор к двигателю до упора.

11. Снимите ремень сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

12. Наденьте новый ремень сначала на шкив коленчатого вала, затем на шкив генератора и затем на шкив насоса.

ПОЛЕЗНЫЙ СОВЕТ Если новый ремень туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

13. Выполните операции 2–6, предусмотренные для регулировки натяжения ремня.

14. Установите на место датчик положения коленчатого вала.

Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления). При этом генератор установлен слева от двигателя вверху.

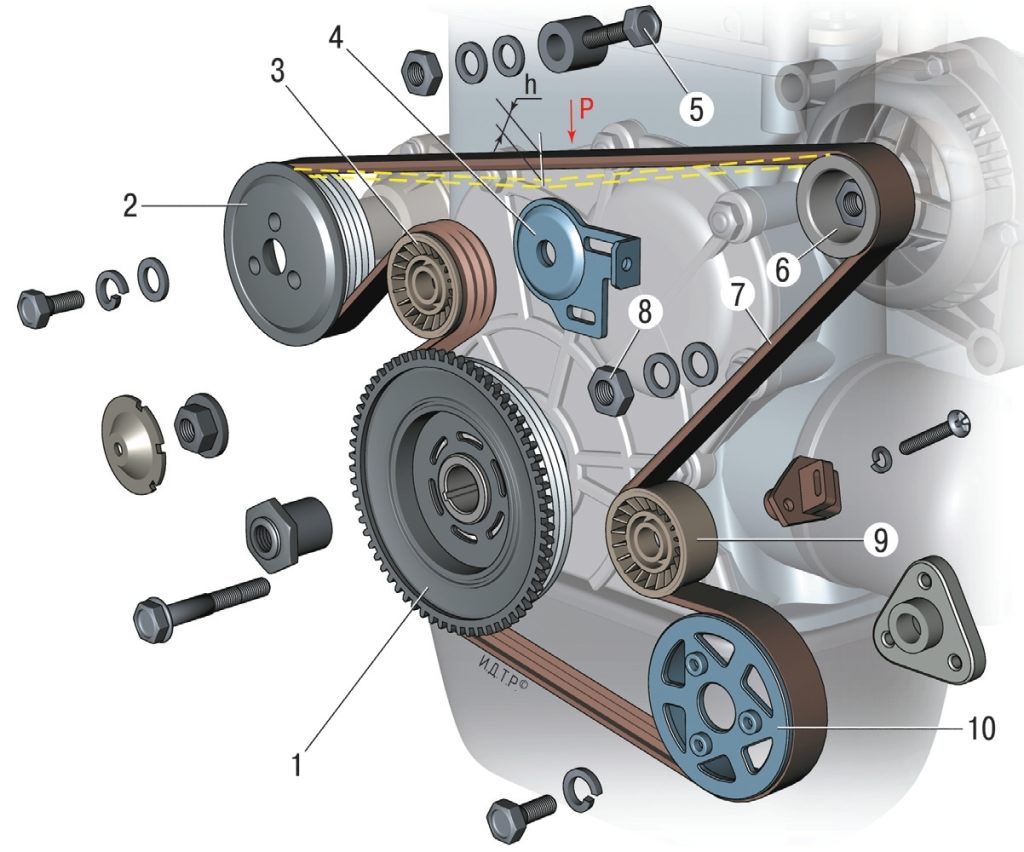

Рис. 4.15. Схема проверки натяжения поликлинового ремня привода вспомогательных агрегатов: 1 – шкив коленчатого вала; 2 – шкив водяного насоса; 3 – натяжной ролик; 4 – натяжная планка; 5 – болт; 6 – шкив генератора; 7 – ремень; 8 – гайка; 9 – поддерживающий ролик; 10 – шкив насоса гидроусилителя

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» (рис. 4.15) под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12±1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.

ПРЕДУПРЕЖДЕНИЕ Не натягивайте ремень слишком сильно, чтобы не вызвать повышенные нагрузки на подшипники генератора, водяного насоса и насоса гидроусилителя рулевого управления.

Вам потребуются: ключ «на 10», отвертка.

1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

2. Снимите защиту масляного картера и брызговик двигателя (см. «Снятие и установка защиты масляного картера и брызговика двигателя»).

3. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»).

4. Снимите облицовку радиатора (см. «Снятие и установка облицовки радиатора»).	5. Отсоедините колодки жгутов проводов от электровентиляторов.

6. Выверните болты верхнего и...	7. ...бокового крепления верхнего кожуха радиатора и...

8. ...снимите кожух.	9. Выверните болты крепления верхнего крепления,...

10. ...отверните гайки нижнего крепления нижнего кожуха радиатора и...	11. ...снимите кожух.

12. Ослабьте хомут крепления и снимите с патрубка термостата нижний шланг радиатора.	13. Выверните болты крепления обоих верхних кронштейнов радиатора и снимите кронштейны.

14. Выдвиньте вперед верхнюю часть радиатора, ослабьте хомут крепления верхнего шланга и, дополнительно выдвинув радиатор вперед, снимите шланг с его патрубка.	15. Завод-изготовитель рекомендует снимать радиатор, не разъединяя его с кожухом электровентиляторов, однако на практике при этом недоступен хомут крепления нижнего шланга радиатора. Поэтому отсоедините кожух, отвернув гайку его верхнего крепления и...

16. ...четыре болта бокового крепления.	17. Выдвиньте радиатор вперед на максимально возможное расстояние.

18. Через образовавшийся зазор между кожухом и радиатором ослабьте хомут крепления нижнего шланга и,...	19. ...потянув шланг со стороны моторного отсека, снимите его с патрубка радиатора.

20. Снимите радиатор и...	21. ...кожух в сборе с электровентиляторами.

22. Для замены электровентилятора отверните три гайки его крепления к кожуху, снимите установленные под гайками шайбы и отсоедините электровентилятор от кожуха. Новый электровентилятор установите в последовательности, обратной снятию.

23. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

24. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяется по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

25. Устанавливайте радиатор и все снятые детали в последовательности, обратной снятию.

ПОЛЕЗНЫЙ СОВЕТ Чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой смажьте патрубки радиатора тонким слоем силиконового герметика.

26. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).

Насос снимайте для ремонта или замены при возникновении во время его работы шума, уровень которого превышает обычный, и течи охлаждающей жидкости.

Подшипник и сальник установлены в крышке насоса с натягом, кроме того, ступица шкива и крыльчатка напрессованы на валик. В связи с этим разборка насоса достаточно трудоемка, поэтому рекомендуем при неисправности заменять крышку в сборе со всеми входящими деталями.

Вам потребуются: ключи «на 13», «на 17», отвертка, пластилин, штангенциркуль.

ПРИМЕЧАНИЕ Водяной насос снимают без снятия радиатора системы охлаждения. На фотографиях радиатор снят для наглядности.

1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»).

2. Ослабьте три болта крепления шкива, удерживая его от проворачивания отверткой.	3. Окончательно выверните болты крепления шкива и снимите его вместе с ремнем.

4. Отверните гайку болта крепления генератора к натяжной планке,...	5. ...выньте болт и отведите генератор от двигателя.

6. Отверните четыре гайки крепления крышки насоса, снимите шайбы.	7. Отверткой аккуратно отделите крышку от корпуса и снимите ее.

8. Снимите прокладку крышки.

ПРИМЕЧАНИЕ Сильно обжатую или надорванную прокладку замените.

9. Очистите привалочную плоскость корпуса от остатков прокладки.

10. Отверните гайку крепления и снимите с крышки натяжную планку.

ПРЕДУПРЕЖДЕНИЕ Перед установкой новой крышки (в сборе) обязательно проверьте зазор между лопатками крыльчатки и корпусом насоса. Он должен быть 0,9–1,3 мм. При слишком большом зазоре подача насоса будет снижена, а при слишком малом – возможно задевание лопаток крыльчатки за стенки корпуса и их поломка.

11. Для проверки зазора между крыльчаткой и корпусом насоса изготовьте из пластилина три «столбика» и установите их между лопатками так,...	12. ...чтобы они выступали над лопатками на 2–3 мм.

13. Установите прокладку на крышку.

14. Установите крышку на корпус, затянув четыре гайки.

15. Снимите крышку. «Столбики» будут сжаты.	16. Определите штангенциркулем выступание «столбиков» над лопатками. Значение выступания равно зазору между лопатками и корпусом насоса.

17. Удалите «столбики» и установите крышку и снятые детали в порядке, обратном снятию.

18. Отрегулируйте натяжение ремня привода водяного насоса и генератора (см. «Регулировка натяжения и замена ремня привода водяного насоса и генератора»).

19. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).

Необходимость в снятии термостата может возникнуть для его замены при нестабильном температурном режиме двигателя – перегреве или недостаточном прогреве. При этом полностью сливать охлаждающую жидкость не требуется. Для проверки термостата на автомобиле пустите двигатель и потрогайте рукой нижний шланг радиатора – он должен быть холодным. После того как температура охлаждающей жидкости достигнет 80–85 °С, шланг должен начать нагреваться. Если этого не происходит, снимите термостат и проверьте его работоспособность.

ПРЕДУПРЕЖДЕНИЕ Снимать термостат необходимо только на полностью остывшем двигателе.

Вам потребуется отвертка.

1. Слейте часть охлаждающей жидкости, вывернув пробку из отверстия для слива жидкости блока цилиндров (см. «Замена охлаждающей жидкости»).

2. Ослабьте хомуты крепления и снимите с патрубков термостата шланг подвода охлаждающей жидкости к дроссельному узлу,...	3. ...нижний шланг радиатора,...

4. ...промежуточный шланг подвода охлаждающей жидкости в радиатор отопителя,...	5. ...нижний шланг блока цилиндров.

6. Ослабьте хомут верхнего шланга блока цилиндров и,...	7. ...вытянув термостат из верхнего шланга блока цилиндров, снимите его.

8. Перед установкой проверьте термостат, для чего опустите его в воду, подогретую до 70–75 °С. Нагревайте воду, постоянно перемешивая ее, до (80±2) °С.

9. При температуре (80±2) °С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат.

10. Установите новый термостат в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ Чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой смажьте патрубки термостата тонким слоем силиконового герметика.

11. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
