8.10. Тормозные механизмы передних колес

Особенности конструкции

Тормозной механизм переднего колеса

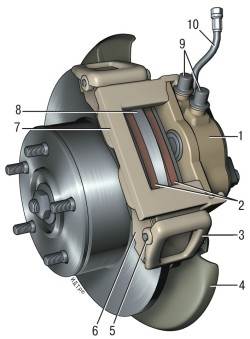

Рис. 8.6. Тормозной механизм переднего колеса: 1 – блок цилиндров; 2 – тормозные колодки;
3 – прижимной рычаг суппорта; 4 – защитный кожух; 5 – ось прижимного рычага; 6 – направляющая колодок; 7 – суппорт тормоза; 8 – тормозной
диск; 9 – штуцера для удаления воздуха; 10 – тормозные шланги


Тормозной механизм переднего колеса (рис. 8.6) дисковый с плавающей трехпоршневой скобой. Блок цилиндров 1 закреплен в суппорте на двух направляющих и зафиксирован пружинным фиксатором.
Тормозные колодки 2 со стальными основаниями, имеющими фигурную форму, обеспечивающую их плотное прилегание к направляющей колодок. При установке колодок подпружиненные рычаги 3 прижимают суппорт 7 к торцам колодок, что обеспечивает постоянное поджатие колодок к пазам направляющей.
Тормозной диск 8 изготовлен из чугуна.

Снятие и установка  суппорта переднего тормозного механизма
Суппорт переднего тормозного механизма снимают для его замены или замены рабочих цилиндров и тормозного диска.

        ПРИМЕЧАНИЯ
Работу удобнее выполнять на подъемнике. Можно выполнить ее на автомобиле, установленном на опоры.
Снятие и установка показаны на примере правого суппорта, левый снимайте и устанавливайте аналогично.

Вам потребуются: ключ «на 14», пассатижи, выколотка, молоток.
1. Снимите соответствующее колесо.
2. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.
3. Выверните два болта крепления коллектора.

ПРИМЕЧАНИЕ
Обратите внимание, под болтами установлены уплотнительные кольца. Замените сильно обжатое кольцо.

4. Выньте шплинт оси прижимного рычага.
5. Выньте ось; если она из-за коррозии сидит плотно, выбейте ее выколоткой.
6. Снимите верхний прижимной рычаг.


ПРИМЕЧАНИЕ
Обратите внимание, в гнездах направляющей под прижимным рычагом находятся две пружины, не потеряйте их.

7. Выньте и осмотрите пружины прижимного рычага. Сломанные или потерявшие упругость пружины замените.
8. Подденьте отверткой и...
9. ...снимите суппорт.
10. Для обратной установки подведите нижний направляющий скос суппорта под нижний прижимной рычаг, прижмите суппорт к колодкам, установите верхний прижимной рычаг, вставьте ось рычага головкой в сторону колеса и зашплинтуйте ее.

ПОЛЕЗНЫЙ СОВЕТ
Перед установкой оси прижимного рычага смажьте ее смазкой Литол-24 или графитной смазкой..

11. Присоедините коллектор и прокачайте гидропривод тормозов (см. «Прокачка гидропривода тормозной системы»).

        ПРИМЕЧАНИЕ
Левый и правый суппорты в сборе невзаимозаменяемы.

Замена тормозных колодок переднего тормозного механизма
Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Замените колодки в следующих случаях:
– толщина накладок менее 1,5 мм;
– поверхность накладок замаслена;
– накладки непрочно соединены с основанием;
– накладки имеют глубокие борозды и сколы.


ПОЛЕЗНЫЕ СОВЕТЫ
Если вы по каким-либо причинам сняли переднее колесо, проверьте через отверстие в корпусе тормозной скобы состояние колодок.
Если толщина фрикционных накладок около 2 мм, замените колодки. Если при торможении автомобиль уводит в сторону или слышен посторонний шум, снимите тормозные колодки и проверьте их состояние.

Вам потребуются: домкрат, противооткатные упоры, отвертка, пассатижи, выколотка, металлическая щетка, молоток.

        ПРЕДУПРЕЖДЕНИЯ
Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.
Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Колодки необходимо заменять в тормозных механизмах обоих передних колес одновременно.
Недопустима замена внутренней и внешней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.
2. Снимите переднее колесо.
3. Очистите тормозной механизм от грязи. Для облегчения разборки нанесите на места соединений пальцев с суппортом и прижимными рычагами жидкость типа WD-40.
4. Откачайте из бачка часть жидкости, если перед заменой колодок уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней.
5. Снимите суппорт (см. «Снятие и установка суппорта переднего тормозного механизма»), не отсоединяя от него коллектор гидропривода.
6. Аккуратно подвесьте суппорт на проволоке или отведите в сторону так, чтобы он не мешал работе.
7. Извлеките из направляющей тормозные колодки.
8. Перед установкой новых тормозных колодок очистите от грязи и ржавчины пазы направляющей, аккуратно вдавите поршни как можно дальше внутрь цилиндров.
9. Установите новые тормозные колодки в пазы направляющей.
10. Установите суппорт.
11. После установки тормозных колодок нажмите несколько раз на педаль тормоза для установки поршней в рабочее положение.
12. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

        ПОЛЕЗНЫЙ СОВЕТ
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно и оцените эффективность тормозов. И старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.

Замена рабочих цилиндров переднего тормозного механизма
Блок цилиндров переднего тормозного механизма меняют при появлении течи тормозной жидкости через уплотнительные кольца, при повреждении защитных чехлов поршней, а также при заклинивании поршней вследствие коррозии.
Вам потребуются: ключ «на 14», пассатижи, выколотка, молоток.
1. Снимите суппорт с автомобиля (см. «Снятие и установка суппорта переднего тормозного механизма»).
2. Выколоткой утопите в гнездо блока цилиндров фиксатор.
3. Удерживая выколоткой фиксатор, несильными ударами молотка через деревянный брусок сдвиньте блок цилиндров по направляющим суппорта.
4. Снимите блок цилиндров с суппорта.
5. Выньте фиксатор вместе с пружиной из блока цилиндров.
6. Устанавливайте блок цилиндров в последовательности, обратной снятию. При этом утопите фиксатор в гнездо блока цилиндров и легкими ударами молотка через деревянный брусок осаживайте блок цилиндров в суппорт до тех пор, пока фиксатор не войдет в отверстие суппорта.
7. Установите суппорт на автомобиль и прокачайте гидропривод тормозов.

Замена тормозного диска
При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.
Минимально допустимая толщина тормозного диска 9,5 мм. Если толщина диска меньше, его необходимо заменить. Осевое биение поверхности тормозного диска не должно превышать 0,15 мм.
Вам потребуются: ключи «на 10», «на 14», «на 17», «на 27» (желательно головка с прочным воротком), пассатижи, выколотка, отвертка, молоток.

        ПОЛЕЗНЫЙ СОВЕТ
Заменяйте диски обоих тормозных механизмов одновременно.

1. Снимите суппорт (см. «Снятие и установка суппорта переднего тормозного механизма»), не отсоединяя от него тормозной шланг. Подвесьте суппорт на веревке или проволоке, при этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут.
2. Снимите тормозные колодки (см. «Замена тормозных колодок переднего тормозного механизма»). Промаркируйте их, чтобы при сборке установить на прежние места.
3. Выверните болт крепления кожуха.
4. Отогните отверткой усик стопорной пластины верхнего и...
5. ...нижнего болтов крепления направляющей колодок к поворотному кулаку.
6. Выверните нижний (показан на фото) и верхний болты крепления направляющей колодок.
7. Снимите кожух...
8. ...и направляющую колодок.
9. Отверните гайку ступицы...
10. ...и снимите ступицу в сборе с тормозным диском.
11. Наверните гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки (на фото показана одна).
12. Постукивая молотком по краю ступицы,...
13. ...разъедините ступицу и тормозной диск.
14. Устанавливайте новый тормозной диск и снятые детали в последовательности, обратной снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув усики стопорных пластин.

        ПРИМЕЧАНИЕ
Перед установкой диска тщательно очищайте от ржавчины и окалины привалочные поверхности ступицы и диска, так как их малейшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

        ПОЛЕЗНЫЕ СОВЕТЫ
Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхностях диска, образовавшиеся в результате износа диска с обеих сторон.
Для обратной запрессовки ранее выпрессованных шпилек можно воспользоваться гайками крепления колеса. Наверните их на концы шпилек через проставки (можно использовать в качестве проставок гайки большего размера) и равномерно затягивайте крест-накрест до полной запрессовки шпилек в диск и ступицу.
