14.15. Снятие и установка компонентов замка двери задка
Сборка замка
Снятие
|
|
|
1. Отсоедините отрицательный провод
от батареи.
2. Откройте дверь задка
3. Откройте лючки доступа и отсоедините электропроводку от сборок вмонтированных
в дверь задних комбинированных фонарей.
|
|
4. Снимите фиксаторы.

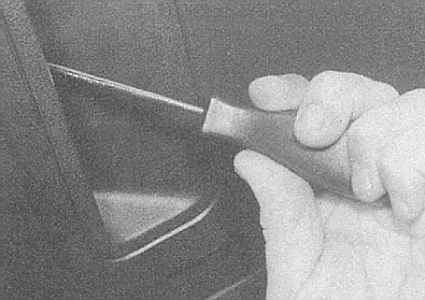

Bверху

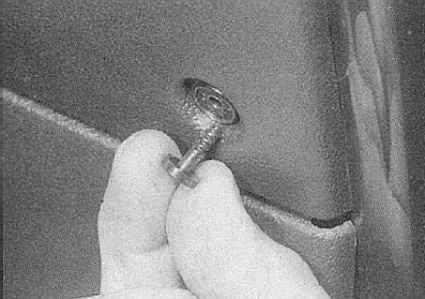

— Извлечение центрального штифта фиксатора
Внизу

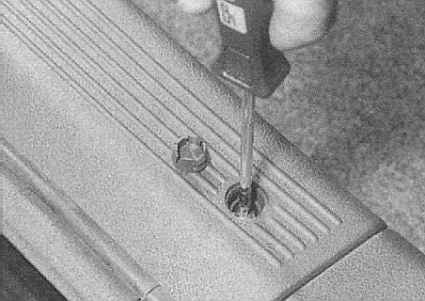

— Извлечение фиксатора крепления отделочной панели двери задка
|
|
|
5. Выверните крепежные винты.
|
|
|

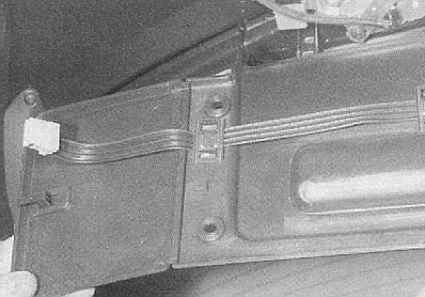

6. Снимите нижнюю панель отделки двери задка.
|
|
|
7. Пометьте положение головок болтов крепления
замковой сборки.
|
|

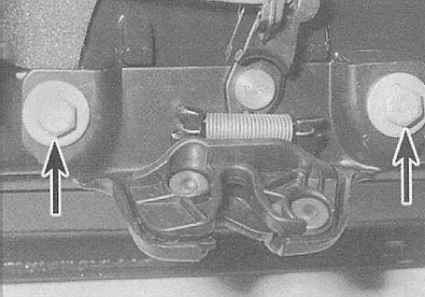

8. Выверните два крепежных болта и снимите сборку
замка, отсоединив от нее исполнительный шток.
|
|
|
Установка
Установка производится в обратном порядке. Обратите внимание на следующие
моменты:
a) Проследите за правильностью установки крепежных болтов (в соответствии с
нанесенными в процессе демонтажа метками);
b) Перед установкой на место отделочной панели удостоверьтесь в исправности
функционирования замка. В случае необходимости ослабьте крепежные болты и соответствующим
образом подкорректируйте положение сборки. Закончив регулировку, прочно затяните
крепежные болты и установите на место панель отделки.
Цилиндр замка
Снятие
|
|
|
1. Выполните процедуры, описанные в
подразделе "Сборка замка - Снятие", пп.1—4.
2. При соответствующей комплектации вверните два крепежных болта и снимите блок
активатора единого замка. Сняв сервопривод, отсоедините от замка исполнительный
шток и электропроводку.
|
|

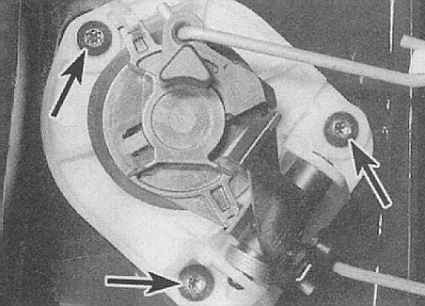

3. Выверните три крепежных винта, извлеките
сбоку цилиндра замка из двери и отсоедините оставшийся исполнительный
шток.
|
|
|

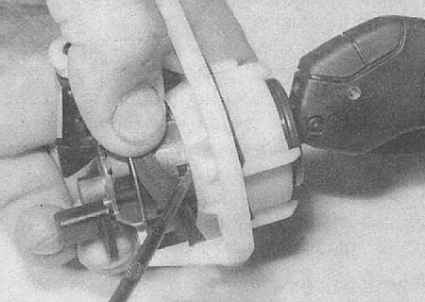

4. Для извлечения цилиндра из сборки снимите пенопластовое
уплотнительное кольцо, затем вставьте ключ в замочную скважину
и одновременно отпустите стопорный язычок крепления цилиндра. За ключ извлеките цилиндр.
|
|
|
Установка
Установка производится в обратном порядке. Проследите за правильности
установки и надежностью крепления исполнительного штока.
Ударник замка
Снятие
|
|
|
1. Снимите крышки и выверните винты
крепления задней панели обивки багажного отделения. Снимите панель,
обеспечив тем самым доступ к ударнику замка.
|
|
|

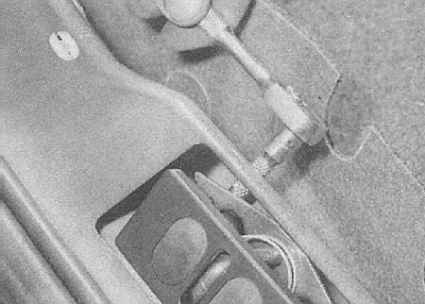

2. Отогните назад край коврового покрытия и выверните
два болта крепления ударника.
При соответствующей комплектации высвободите из сборки ударника
датчик-выключатель противоугонной сигнализации.
|
|
|
Установка
Установка производится в обратном порядке.
|
