17.11. Снятие радиоприемника

Далее приведено описание замены радиоприемника, который входит в стандартную комплектацию автомобиля.
Если вы в дальнейшем решите установить дополнительное оборудование или другой радиоприемник, приобретите соответствующий крепежный комплект для автомобиля Fiesta. В крепежный комплект входит также подробная инструкция по его установке.

ПОСЛЕДОВАТЕЛЬНОСТЬ  РАБОТ
1. Перед снятием радиоприемника предварительно выясните, есть ли у вас код включения радиоприемника, и запишите его.
2. Выключите зажигание и отсоедините провод от отрицательной клеммы аккумуляторной батареи.

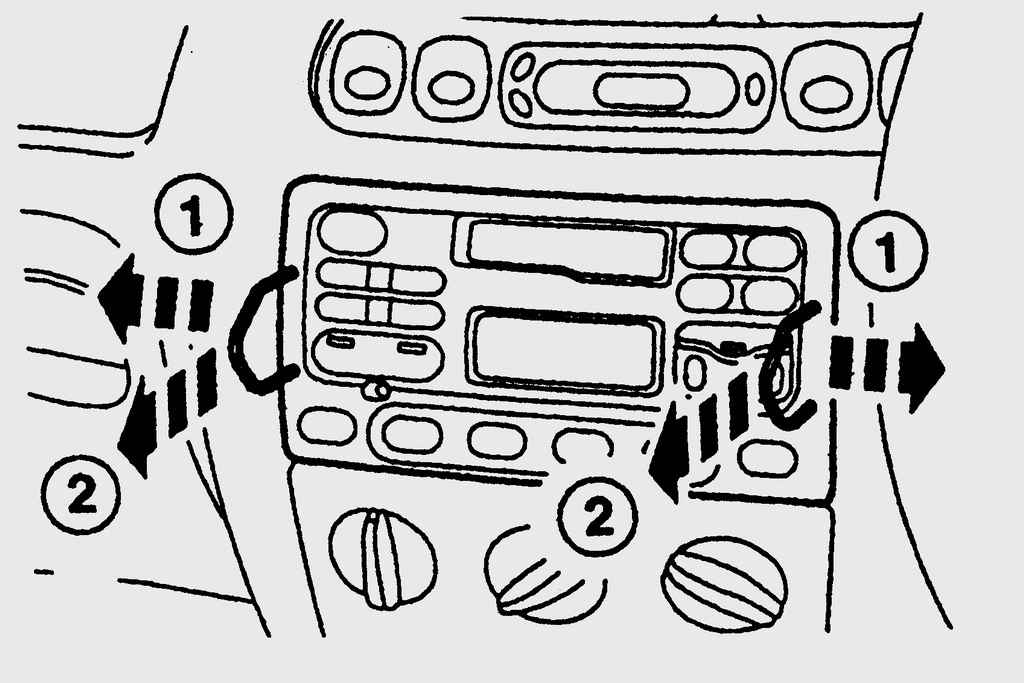

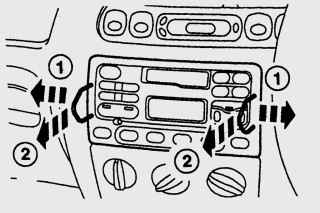

Направления отжатия специальных U-образных проволочных скоб в стороны (1) и извлечения (2) радиоприемника из гнезда
Рис. 16.14. Направления отжатия специальных U-образных проволочных скоб в стороны (1) и извлечения (2) радиоприемника из гнезда


3. С помощью специальных U-образных проволочных скоб достаньте магнитолу. Для этого вставьте скобу с каждой стороны в предназначенные для этого отверстия и одновременно отожмите их в стороны 1 (рис. 16.14). Это освободит фиксаторы крепления радиоприемника.
4. За U-образные проволочные скобы осторожно (чтобы не поцарапать поверхность) достаньте радиоприемник из гнезда. Это предотвратит повреждение фиксаторов крепления радиоприемника.

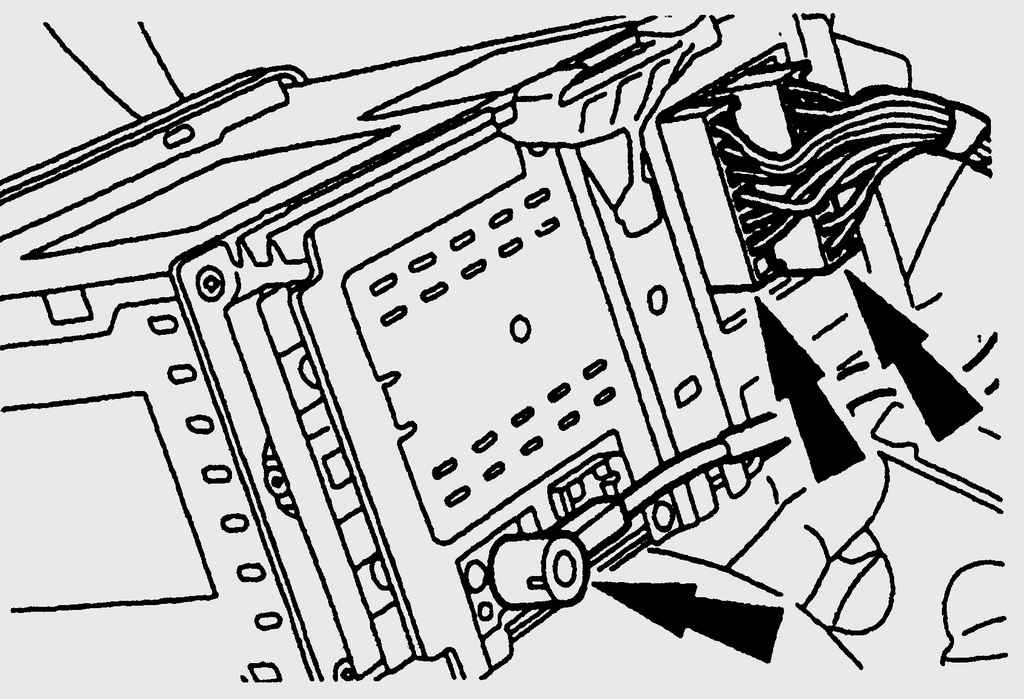

Места подсоединения к радиоприемнику провода, идущего к антенне, провода подачи напряжения и контактного разъема динамиков
Рис. 16.15. Места подсоединения к радиоприемнику провода, идущего к антенне, провода подачи напряжения и контактного разъема динамиков


5. Отсоедините антенный провод, провод подачи напряжения, контактный разъем динамиков и провод соединения с «массой» (рис. 16.15) и, если необходимо, промаркируйте их для последующей установки.
