11.4.2. Возможные неисправности замков, приводов замков и способы х устранения

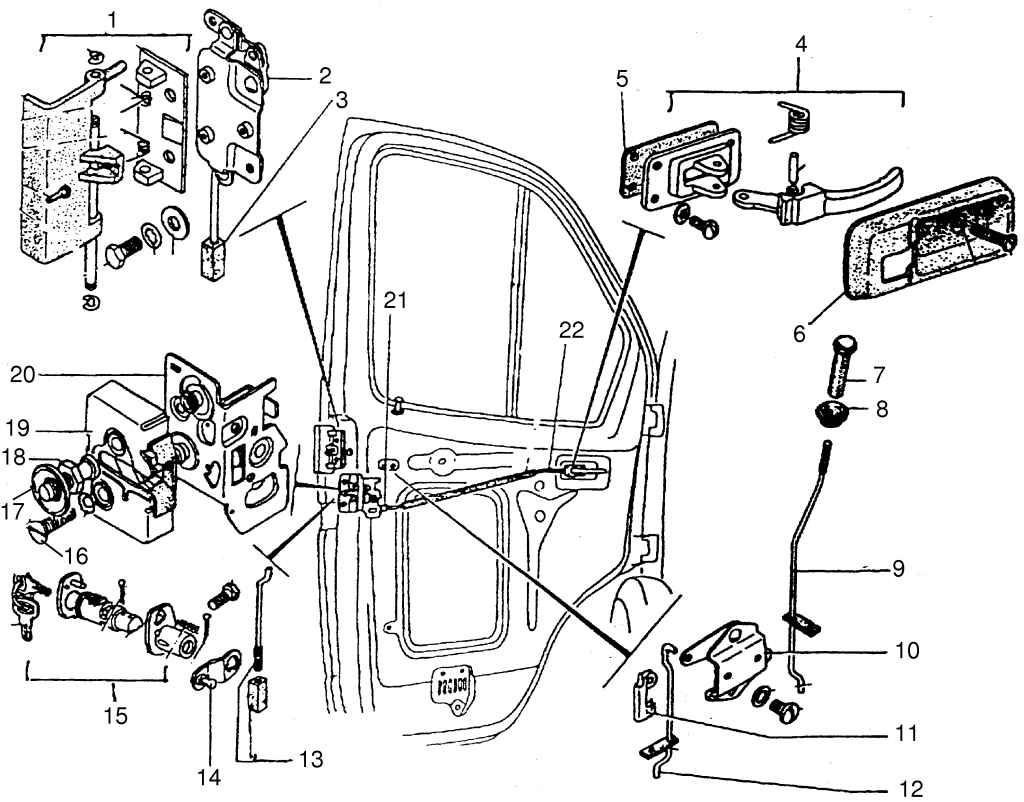

Рис. 10.11. Замок передней двери (до февраля 2000 г.) и его приводы: 1 — наружная ручка двери; 2 — привод наружной ручки; 3 — наконечник; 4 — внутренний привод; 5 — прокладка; 6 — розетка; 7 — кнопка выключения замка; 8 — втулка наконечника; 9 — тяга; 10 — кронштейн привода; 11 — зажим; 12 — тяга; 13 — тяга; 14 — поводок; 15 — выключатель замка; 16 — винт; 17 — шайба; 18 — шип; 19 — запорный механизм замка; 20 — рычажный механизм замка; 21 — наконечник; 22 — тяга

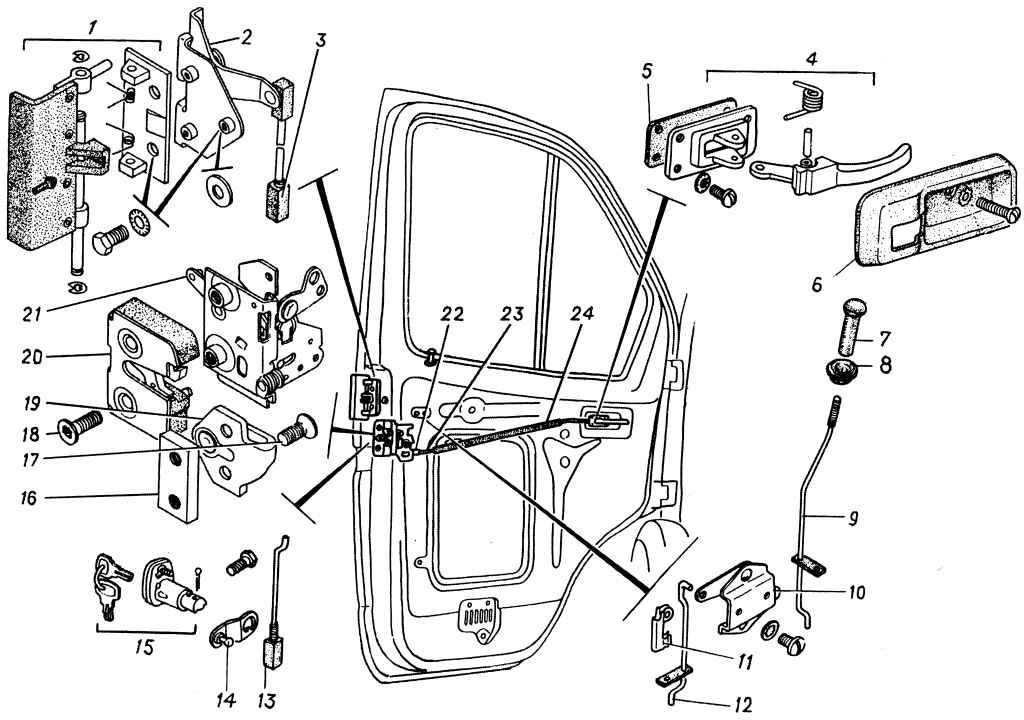

Рис. 10.11А. Замок передней двери (после февраля 2000 г.) и его приводы: 1 — наружная ручка двери; 2 — привод наружной ручки; 3 — наконечники; 4 — внутренний привод; 5 — накладка; 6 — розетка; 7 — кнопка; 8 — втулка наконечника; 9, 12, 13 и 23 — тяги; 10 — кронштейн привода; 11 — зажим; 14 — поводок; 15 — выключатель замка; 16 — пластина крепления выключателя замка; 17, 18 — винты; 19 — фиксатор замка; 20 — запорный механизм замка; 21 — механизм замка рычажный; 22 — наконечник тяги; 24 — чехол

Причина неисправности	Способ устранения
Дверь не закрывается или закрывается только пои энергичном толчке
При установке шип фиксатора замка двери сдвинут внутрь кабины	Ослабить крепление шипа и выдвинуть его наружу на 1-2 мм
Неправильно выполнена регулировка наружного или внутреннего привода замка	Проверить по отдельности правильность регулировок наружного и внутреннего привода
Дверь не блокируется ни снаружи, ни изнутри автомобиля
Неправильно выполнены регулировки наружного или внутреннего привода	Выполнить по отдельности необходимые регулировки и проверить работу механизмов блокировки
Дверь не закрывается полностью (только на предохранительный зуб)
Буфер запорного механизма мешает перемещению ротора замка	Поставить ротор на место или заменить запорный механизм
Не работает наружная ручка двери
Сломан выступ наружной ручки. «Треснул» или сломался наконечник привода 3 (см. рис. 10.11 и 10.11А)	Наружную ручку заменить. Заменить наконечник или привод
Наружная ручка не возвращается в исходное положение после открывания
Заедают рычаги привода	Ослабить заклепку рычагов, смазать привод и проверить его работу, в случае неудовлетворительного результата - привод заменить
Не работает запорный механизм замка
Затруднено перемещение (поворот) ротора и кулачка замка	Запорный механизм заменить
