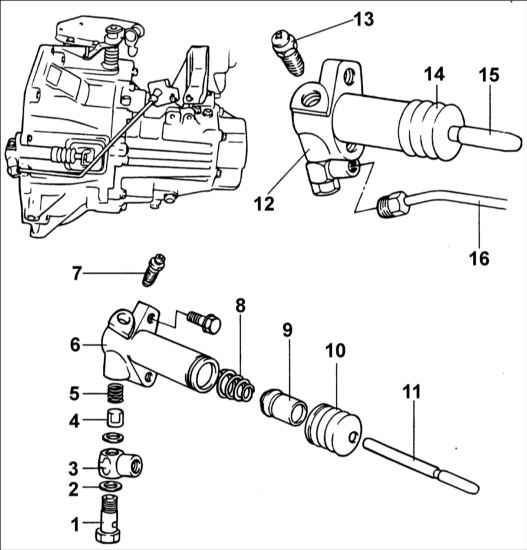

8.5. Рабочий цилиндр сцепления
1 – пустотелый соединительный болт;
2 – прокладка;
3 – соединитель;
4 – пластина клапана;
5 – пружина;
6 – рабочий цилиндр сцепления;
7 – штуцер для удаления воздуха;
8 – возвратная пружина; |
9 – поршень;
10 – чехол;
11 – толкатель;
12 – корпус рабочего цилиндра сцепления;
13 – штуцер для удаления воздуха;
14 – чехол;
15 – толкатель;
16 – гидравлическая трубка. |

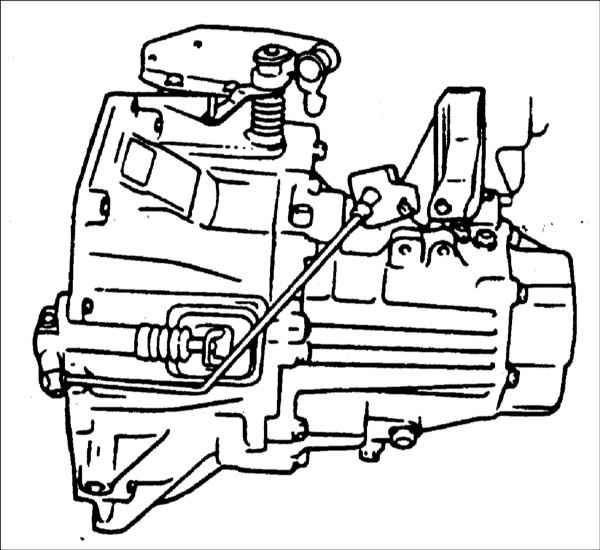

Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините гидравлическую трубку сцепления. |
| 2. Выверните болты крепления рабочего цилиндра
сцепления. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите демонтированные детали в растворителе
и продуйте все детали и каналы сжатым воздухом. |
| 2. Проверьте рабочий цилиндр сцепления и чехлы
на отсутствие повреждений. |
|
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите трубку, пластину клапана,
пружину, толкатель и чехол. |
| 2. Удалите грязь из открытого отверстия
для подсоединения гидравлической трубки. |

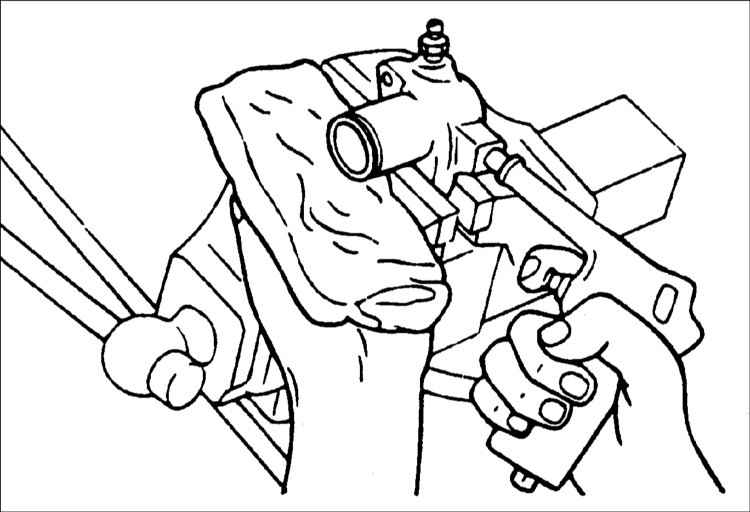

| 3. Снимите поршень и уплотнительное
кольцо (манжету), подавая сжатый воздух через отверстие для подсоединения
гидравлической трубки. |
|
Предупреждение
 Закройте отверстие
рабочего цилиндра чистой ветошью для того, чтобы поймать выталкиваемый
сжатым воздухом поршень.
|
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте рабочий цилиндр сцепления
на отсутствие повреждений. |

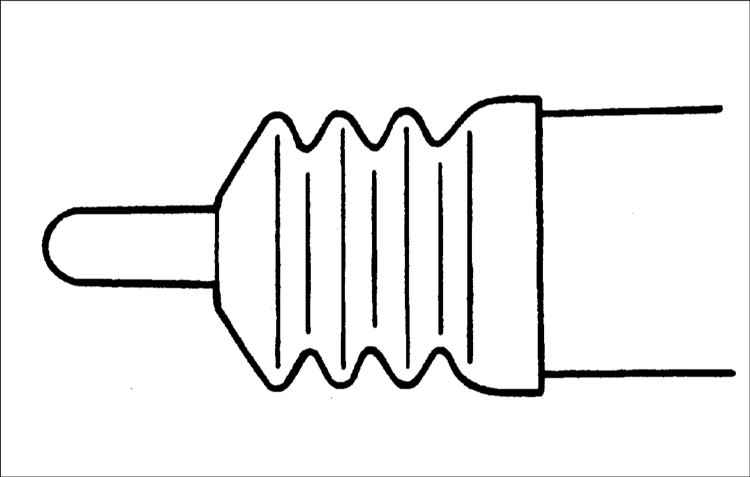

| 2. Проверьте чехлы на отсутствие
повреждений. |

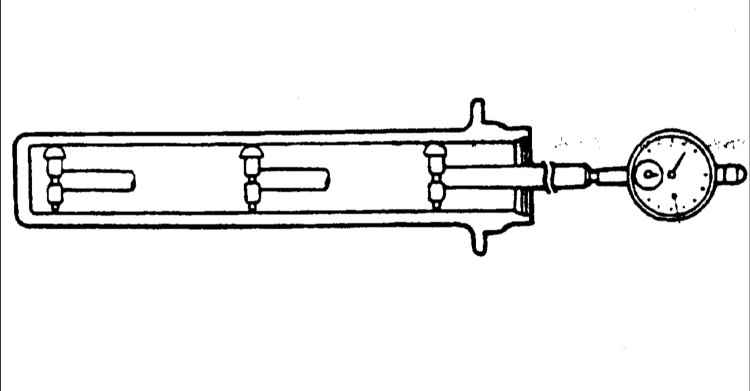

3. Измерьте внутренний диаметр
главного цилиндра сцепления. Если зазор между поршнем и цилиндром
превышает допустимое значение, замените главный цилиндр и/ или поршень
в сборе.
Зазор: 0,15 мм |
 |
Предупреждение
Измерение внутреннего
диаметра главного цилиндра сцепления проводите в трех сечениях (в
основании, центре и вершине) в двух перпендикулярных направлениях.
|
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |

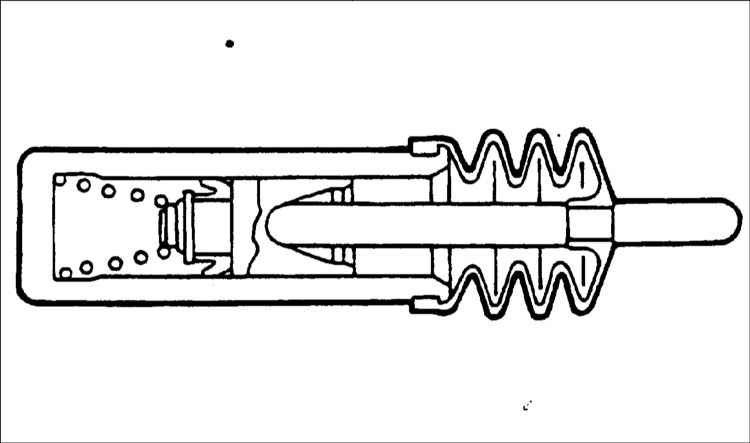

| 1. Перед сборкой смажьте жидкостью
для сцепления поршень и диаметр расточки цилиндра и установите поршень
в сборе.
Жидкость: тормозная жидкость DOT 3
|
 |
2. Установите пластину клапана,
толкатель и чехол. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Перед установкой смажьте втулку, штифт,
шайбу и штифт с головкой и отверстием под шплинт.
Смазка: MOLYWHITE TA №2
|
 |
2. Установите цилиндр выключения
сцепления и подсоедините к нему гидравлическую трубку. |
|
|
