9.4.14. Снятие и установка компрессора кондиционера

ПРЕДУПРЕЖДЕНИЯ
Смазка для компрессора кондиционера очень гигроскопична.
При проведении работ используйте только свежие эксплуатационные материалы.
Запрещено снимать пробку залива масла в компрессор, если контур заполнен хладагентом.

Снимите аккумуляторную батарею и опору батареи.
Снимите крышку кожуха радиатора.
Разрядите систему кондиционирования воздуха.
Ослабьте натяжение и снимите ремень привода компрессора кондиционера.
Снимите шланг высокого давления.

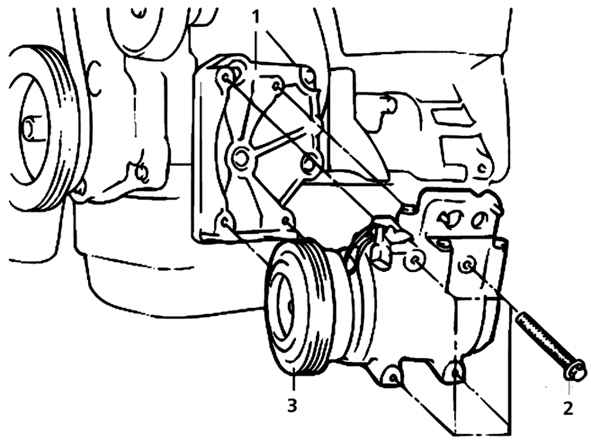

Элементы крепления компрессора кондиционера
Рис. 9.6. Элементы крепления компрессора кондиционера: 1 – кронштейн крепления компрессора кондиционера (только на двигателях V6 2,7 л); 2 – болт, 20,4–30,6 Н·м; 3 – компрессор кондиционера


Выверните болты крепления компрессора кондиционера (рис. 9.6).
Снимите компрессор кондиционера.
Установка проводится в последовательности, обратной снятию, с учетом следующего:
1) измерьте количество масла (Х) в снятом компрессоре;
2) залейте в компрессор масло (Y), количество которого рассчитайте по формуле 150–Х=Y (см3).

Объем компрессорного масла FD46XG, см3, доливаемого в систему кондиционирования, при замене следующих элементов:
испарителя.....30
конденсатора.....40
ресивера.....20
компрессора.....30
всасывающего шланга.....10
