7.4. Диск сцепления

Снятие

Предупреждение

Исключите попадание масла или любого смазочного материала на фрикционные накладки диска сцепления, так как в противном случае будет нарушена работа сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите коробку передач.

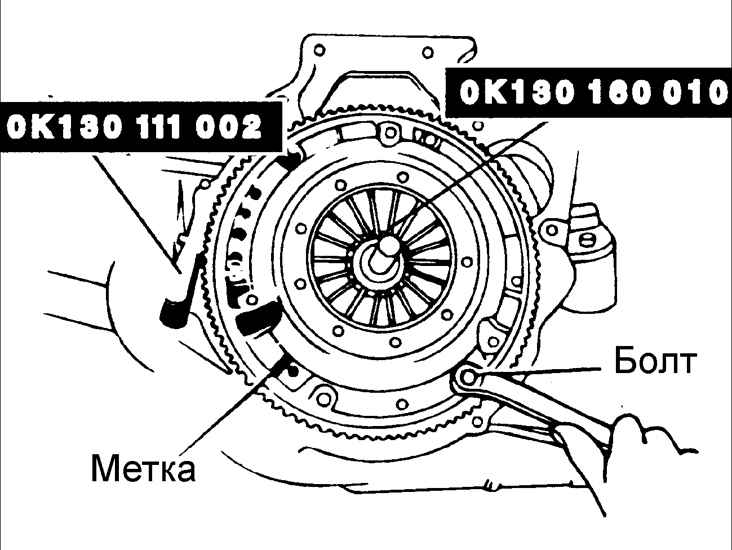

	2. Отметьте взаимное положение кожуха сцепления и маховика.
Предупреждение Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на S оборота до тех пор, пока не прекратится действие диафрагменной пружины и болты могут быть отвинчены вручную.
3. Снимите кожух сцепления с нажимным диском и диск сцепления. Для исключения проворачивания маховика при выворачивании болтов установите специальный инструмент ОК130 111 002 для блокировки маховика от проворачивания.
Предупреждение Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости замените уплотнительное кольцо.
