10.10.14. Замена подрулевых переключателей

Вам потребуется отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
Замена подрулевых переключателей
Замена подрулевых переключателей

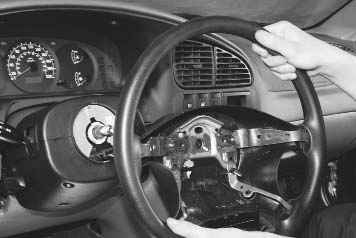

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

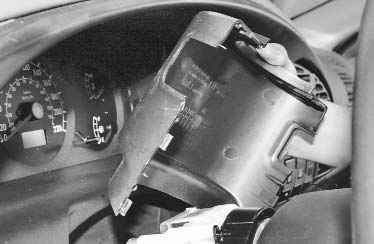

3. Снимите кожухи рулевой колонки (см. «Снятие и установка кожухов рулевой колонки»).
Замена подрулевых переключателей
Замена подрулевых переключателей

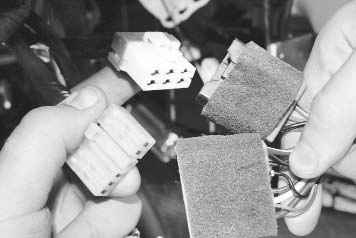

4. Разъедините колодки жгутов проводов подрулевых переключателей.

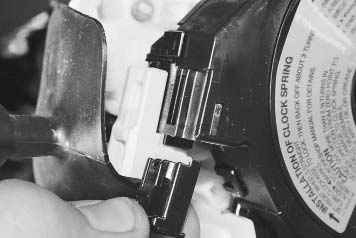

5. Нажмите на фиксатор и отсоедините колодку с проводом выключателя звуковых сигналов от контактного диска.
Замена подрулевых переключателей
Замена подрулевых переключателей

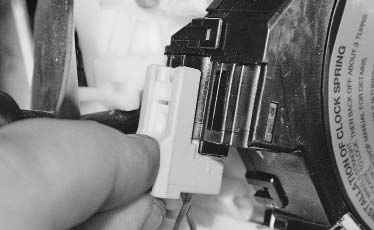

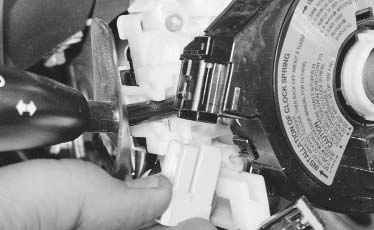

6. Нажмите на фиксатор колодки жгута проводов контактного диска, как показано на фото...
7. ...и отсоедините колодку.
Замена подрулевых переключателей
Замена подрулевых переключателей

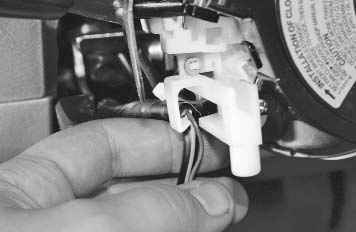

8. Выведите жгут проводов контактного диска из держателя.

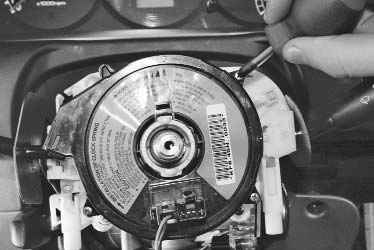

9. Выверните винты крепления контактного диска к корпусу подрулевых переключателей...
Замена подрулевых переключателей

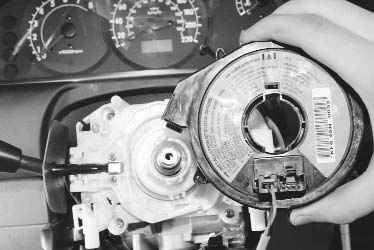

10. ...и снимите контактный диск.

ПРЕДУПРЕЖДЕНИЯ
Замена подрулевых переключателей

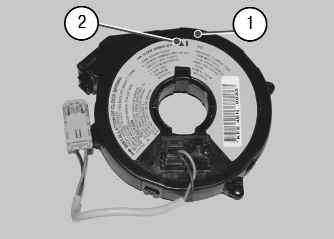

При установке рулевого колеса на рулевой вал контактный диск должен находиться в нейтральном (среднем) положении, при этом должны быть совмещены подвижная 1 и неподвижная 2 метки. Для установки контактного диска в нейтральное (среднее) положение переместите его подвижную часть по часовой стрелке до упора, а затем переместите ее в противоположную сторону на 2,5 оборота. Неправильная установка может вызвать поломку контактного диска.
Контактный диск неремонтопригоден, поэтому при выходе его из строя заменяйте диск в сборе новым.

ПОЛЕЗНЫЙ СОВЕТ
Для того чтобы исключить взаимное смещение подвижных частей контактного диска после его снятия, зафиксируйте их липкой лентой.

Замена подрулевых переключателей
Замена подрулевых переключателей

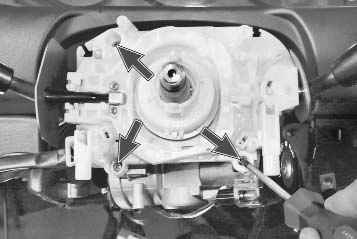

11. Выверните три винта крепления...

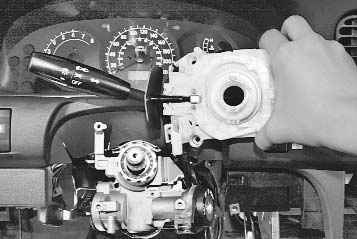

12. ...и снимите подрулевые переключатели.
13. Установите переключатели и все детали в порядке, обратном снятию.
