10.7.3. Замена контактной группы и механической части выключателя (замка) зажиганияВам потребуются: отвертка с крестообразным лезвием, дрель, сверло.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|
|

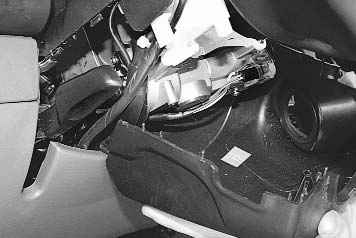

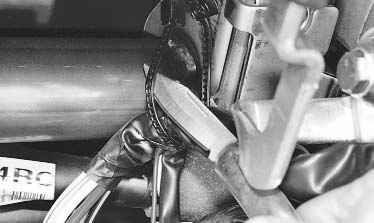

3. Разрежьте пластиковый хомут крепления жгутов проводов к рулевой колонке.
|
|
ПРИМЕЧАНИЕ
При установке обязательно замените хомут новым.
|
|
|
|
|

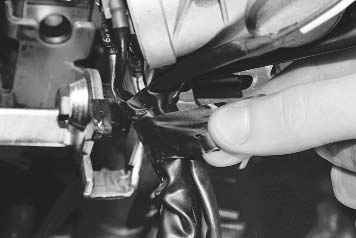

4. Снимите изоляционную ленту, связывающую жгуты проводов контактной группы и антенного блока иммобилизатора.
|

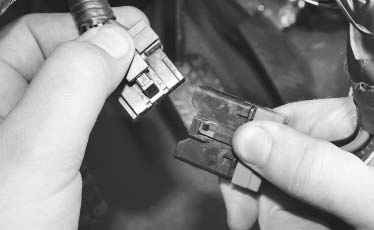

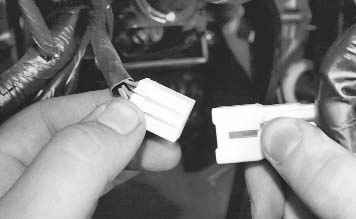

5. Отожмите фиксатор и разъедините колодку жгута проводов контактной группы выключателя (замка) зажигания.
|
|
|
|
|

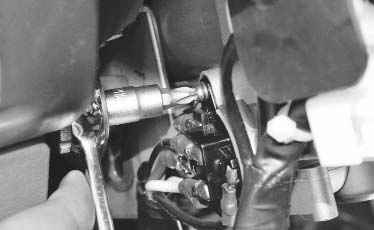

6. Выверните винт крепления...
|

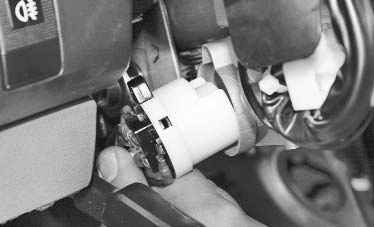

7. ...и снимите контактную группу.
|
|
|
|
|
8. Разъедините колодку жгута проводов антенного блока иммобилизатора.
|

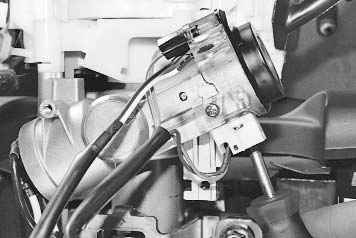

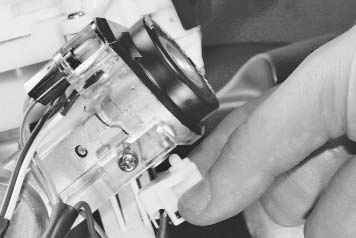

9. Выверните два винта крепления датчика положения ключа...
|
|
|
|
|
10. ...и отсоедините датчик от корпуса выключателя зажигания.
|

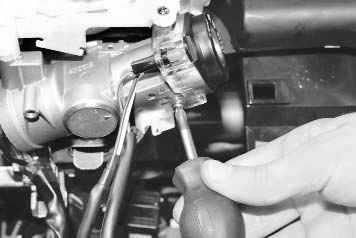

11. Выверните винт крепления антенного блока к замку зажигания...
|
|
|
|
|
12. ...и снимите блок.
|

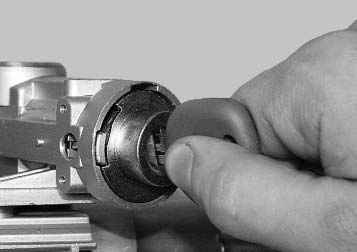

13. Вставьте ключ в выключатель зажигания и поверните его на четверть оборота (для наглядности показано на снятой рулевой колонке).
|
|
|
|
|

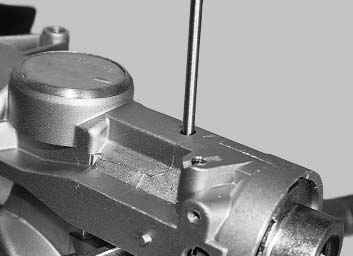

14. Отожмите фиксатор...
|

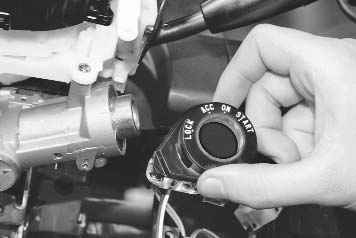

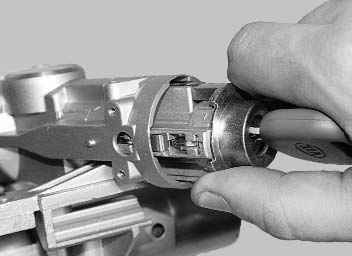

15. ...и извлеките выключатель (замок) зажигания из корпуса.
|
16. Снятие корпуса выключателя (замка) зажигания с рулевой колонки в эксплуатации обычно не требуется, так как выключатель можно полностью разобрать непосредственно на автомобиле. При необходимости его снятия (например, при замене рулевой колонки) снимите рулевую колонку (см. «Замена валов рулевого управления»).
|
|
|
|

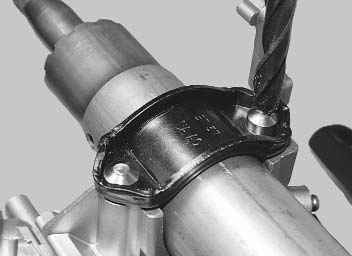

17. Высверлите головки двух винтов крепления выключателя к рулевой колонке.
|
|
18. Установите детали в порядке, обратном снятию.
|
|
