10.9.2. Снятие и установка электронного блока управления двигателем

Вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите верхнюю облицовку панели приборов (см. «Снятие и установка верхней облицовки панели приборов»).

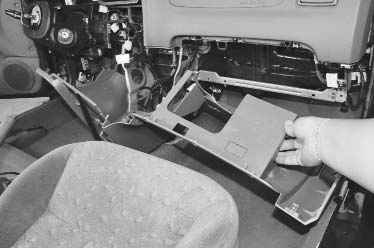

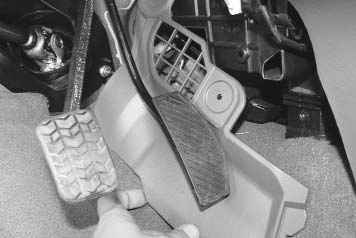

3. Снимите боковую облицовку консоли панели приборов (см. «Снятие и установка боковых облицовок консоли панели приборов»).	4. Снимите правую нижнюю облицовку панели приборов (см. «Снятие и установка правой нижней облицовки панели приборов»).

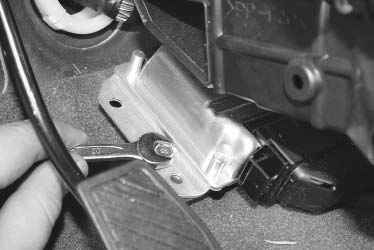

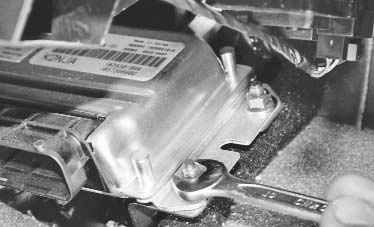

5. Ослабьте левый болт крепления электронного блока управления...	6. ...и отверните две гайки правого крепления.

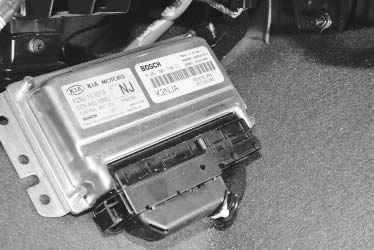

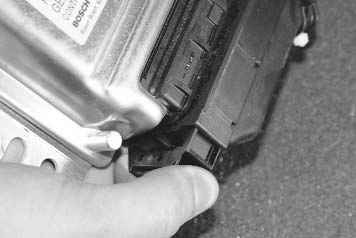

7. Выведите ЭБУ из-под консоли.	8. Выдвиньте фиксатор колодки жгута проводов.

Снятие и установка электронного блока управления двигателем

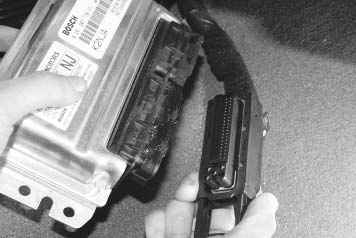

9. Отсоедините колодку и снимите электронный блок управления.

10. Установите детали в порядке, обратном снятию.
