10.2.4. Снятие и установка педали сцепления

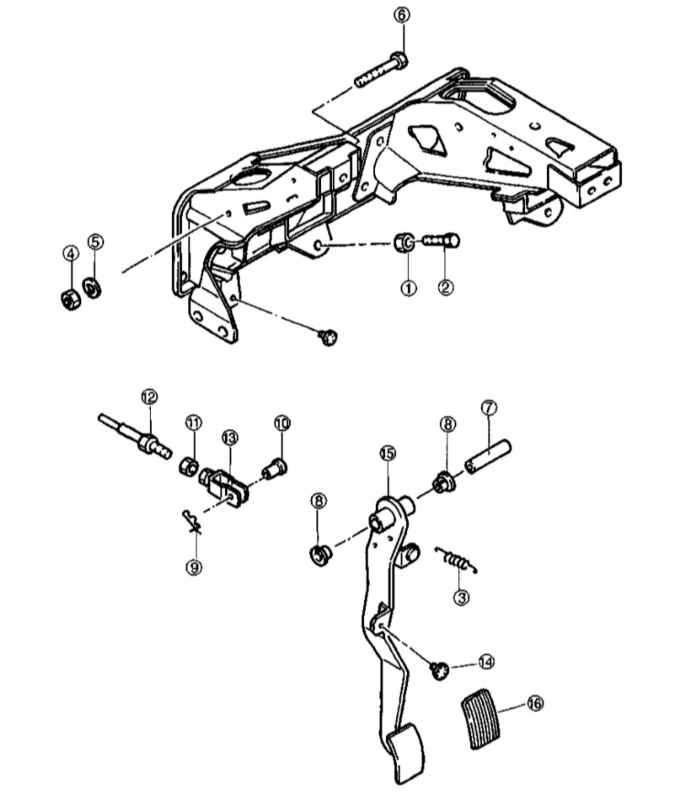

Детали установки педали сцепления


1, 4, 11 — Гайки 2, 6 — Болты 3 — Возвратная пружина 4 — Плоская шайба 7 — Дистанционная втулка 8 — Осевые втулки 9 — Фиксатор (подлежит замене в обязательном порядке)	10 — Палец 12 — Толкатель 13 — Разрезная головка 14 — Упор 15 — Педаль 16 — Накладка колодки

ПОРЯДОК ВЫПОЛНЕНИЯ

Извлеките фиксатор и палец крепления толкателя.
Отсоедините возвратную пружину.
Отдайте крепежную гайку, снимите шайбу и извлеките осевой болт.
Извлеките дистанционную и две осевых втулки.
Оцените степень износа осевых втулок и накладки колодки, проверьте не погнут ли рычаг педали и не ослабла ли возвратная пружина. Замените дефектные компоненты.
Установка производится в порядке, обратном порядку демонтажа компонентов, - осевые и дистанционную втулки перед посадкой смажьте литиевой смазкой (NGLI № 2). Проследите за соблюдением требований Спецификаций Главы Трансмиссионная линия к усилиям затягивания резьбового крепежа.
В заключение не забудьте отрегулировать свободный ход педали (см. Раздел Проверка и регулировка педали сцепления).
