6.3.12. Снятие и установка форсунок

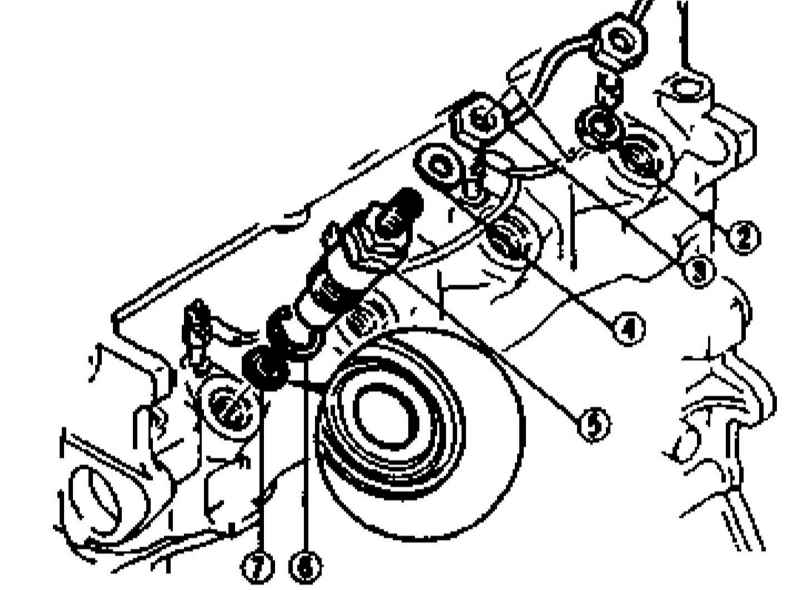

Детали установки топливной форсунки


1 — Стопорная гайка возвратной линии 3 — Возвратная трубка 4 — Шайба	5 — Форсунка 6 — Уплотнительный элемент 7 — Рифленая уплотнительная шайба

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините от форсунки линию подачи топлива.
Отдайте стопорную гайку и отсоедините возвратную линию.
Снимите шайбу.
Выверните и извлеките форсунку.
Снимите уплотнительный элемент и рифленую уплотнительную шайбу.

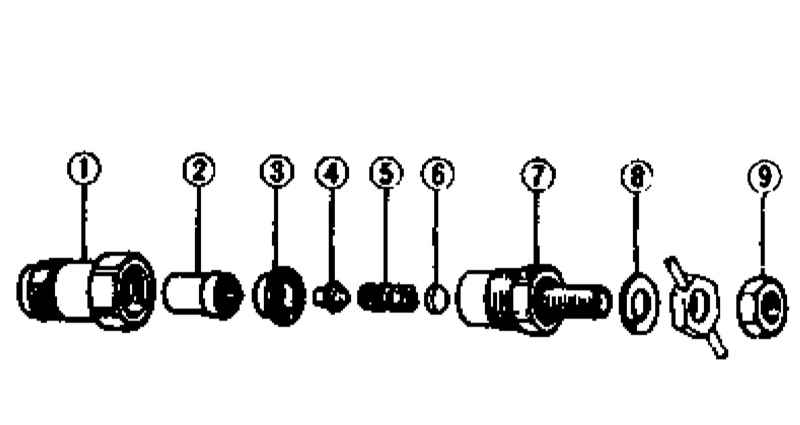

Разберите форсунку на составляющие компоненты.

1 — Корпус форсунки
2 — Корпус игольчатого клапана
3 — Дистанционная втулка
4 — Нажимной палец
5 — Нажимная пружина
6 — Регулировочная шайба
7 — Держатель
8 — Шайба
9 — Гайка

Проверьте все компоненты на наличие механических повреждений, удостоверьтесь в плотности прижимания игольчатого клапана к своему седлу.

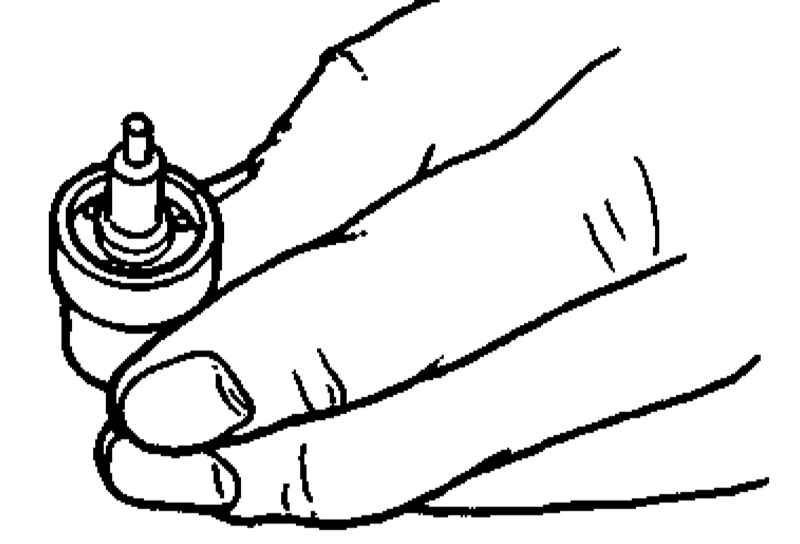

Разверните корпус игольчатого клапана вертикально, заправьте иглу приблизительно на 2/3 своей длины в корпус и отпустите, - она должна опуститься на седло под собственным весом .

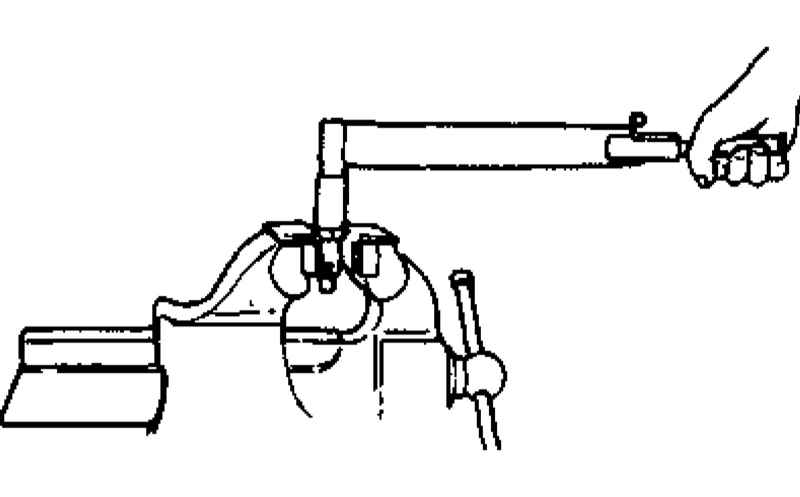

Соберите форсунку, затянув корпус клапана в держателе с усилием 78.4 ÷ 98.1 Нм.

Проверьте давление открывания сопла (см. Раздел Проверки системы питания).
Установка производится в обратном порядке, - не забудьте заменить все уплотнительные элементы, затяните форсунку с требуемым усилием (58.8 ÷ 68.6 Нм).

Рифленая шайба должна устанавливаться красной меткой к форсунке.
