6.3.6. Снятие и установка педали газа, регулировка троса газа

Педаль

См. Раздел Снятие и установка педали газа, регулировка троса привода дроссельной заслонки.

Трос

ПОРЯДОК ВЫПОЛНЕНИЯ

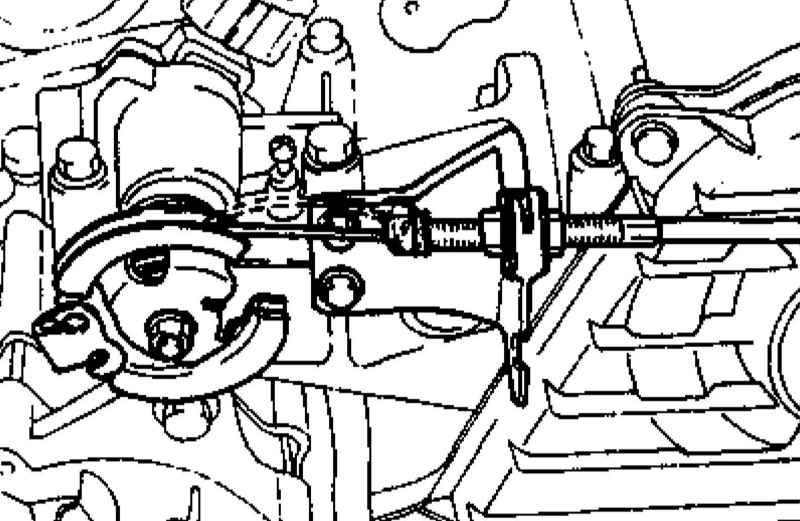

Трос газа подведен к расположенному в двигательном отсеке датчику положения педали акселератора (см. иллюстрацию Схема размещения компонентов систем снижения токсичности отработавших газов дизельного двигателя в двигательном отсеке). Удостоверьтесь, что педаль полностью отпущена.

Измерьте величину провисания троса. Если результат измерения выходит за пределы допустимого диапазона (1.0 ÷ 3.0 мм), отпустите стопорную гайку и произведите соответствующую корректировку путем вращения регулировочной гайки.

Не забудьте после выполнения регулировки затянуть стопорную гайку с требуемым усилием (15.7 ÷ 22.5 Нм).
