5. Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха

Спецификации

Система охлаждения двигателя

Температура открывания термостата, град. 80 ÷ 84
Смещение клапана термостата при температуре 95 град., мм не менее 10
Температура полного закрывания термостата, град. 40
Давление открывания предохранительного клапана крышки радиатора, атм
  • Стандартное
0.9 ÷ 1.2
  • Минимальное допустимое
0.75
Удерживаемое крышкой радиатора давление, атм 1.2
Температура включения вентиляторов системы охлаждения, град 98
Сила тока при включении вентиляторов от батареи при температуре 20 град., А 8.5 ÷ 11.5

Системы отопления, вентиляции и кондиционирования воздуха

Давление хладагента, атм
  • Контур низкого давления
1.5 ÷2.5
  • Контур высокого давления
13.6 ÷ 15.5
Количество хладагента, гр. 650 + 50
Натяжение приводного ремня компрессора К/В см. Спецификации к Главе Настройки и текущее обслуживание автомобиля
Объём рефрижераторного масла в испарителе, см 3 40
Тип рефрижераторного масла ND-OIL 8
Сопротивление датчика блокировки компрессора К/В при температуре 20 град., Ом. 65 ÷125
Люфт магнитной муфты К/В, мм 0.5 + 0.15

Усилия затягивания резьбовых соединений, Нм

Крепёж водяного насоса 8
Гайки крепления приёмного патрубка 8
Болт крепления подающей трубки ОЖ к головке цилиндров 19.5
Болты крепления верхних опор радиатора 12.8
Болты крепления сборки вентиляторов к радиатору 5
Крепёж маслоохладителя к радиатору 8.3
Крепёж подающей трубки радиатора к радиатору 14.7
Крепёж рефрижераторных линий
  • Все, кроме соединения всасывающей трубки со шлангом
10
  • Соединение всасывающей трубки со шлангом
32
Болты крепления трубок к расширительному клапану и испарителю 4.1
Болты крепления компрессора К/В 25

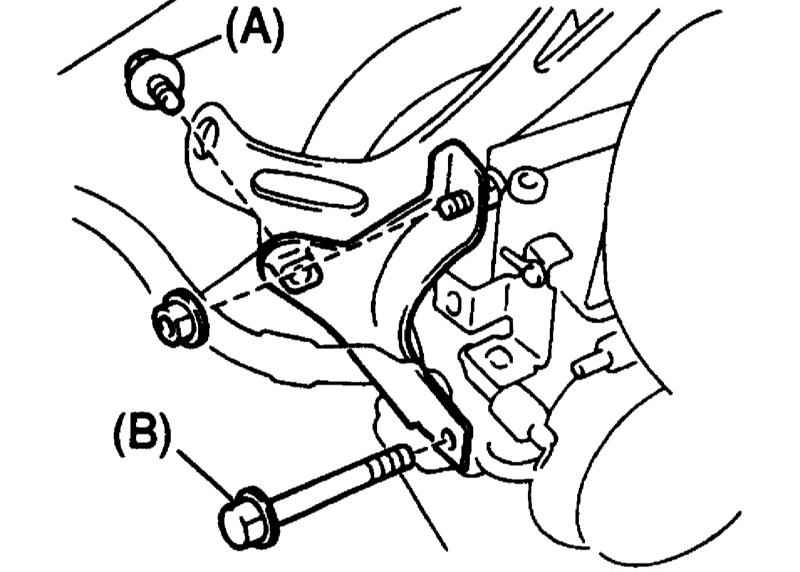

Крепёж кронштейна регулировочной планки ремня привода генератора и компрессора К/В
  • Болт A
18
  • Гайка и болт В
25
Сливные пробки системы охлаждения
  • Пробка на боковой крышке блока цилиндров моделей 2WD
7
  • Остальные пробки
13
Крепёж нажимной пластины к компрессору 13.2
Крепёж сборки э/мотора и тяг стеклоочистителей см. Кузов
Болты крепления сборки подушки безопасности переднего пассажира 20
