6.1.7. Снятие и установка топливного бака и топливных линий

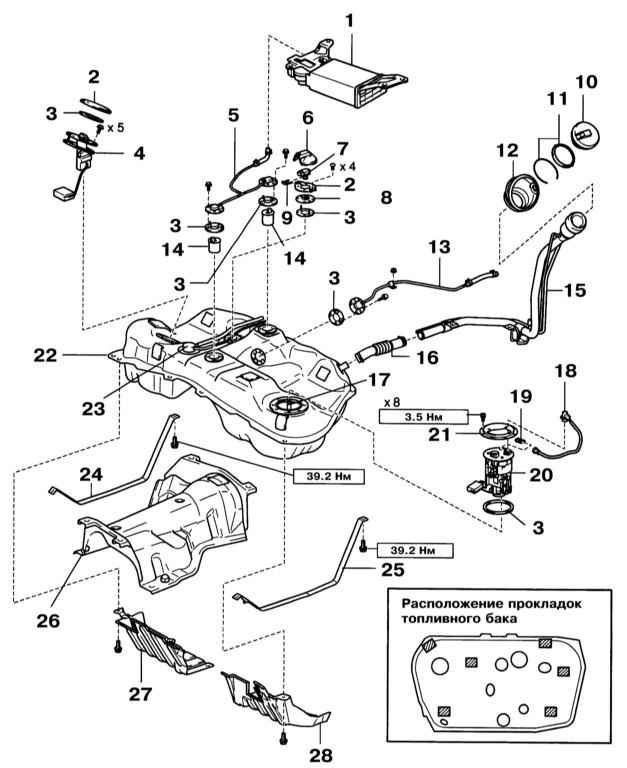

Компоненты установки топливного бака и топливных линий

1 — Угольный адсорбер
2 — Установочная пластина вентиляционной трубки
3 — Прокладка
4 — Датчик запаса топлива
5 — Шланг EVAP
6 — Защитная пластина №3 топливного бака
7 — Датчик топливных испарений
8 — Установочная пластина трубки EVAP
9 — Зажим
10 — Крышка заливной горловины топливного бака
11 — Кольца
12 — Заливная горловина топливного бака
13 — Трубка вентиляции топливного бака
14 — Клапан отсечки топлива

15 — Приёмная трубка топливного бака
16 — Приёмный шланг топливного бака
17 — Дополнительный всасывающий топливный шланг
18 — Главная трубка топливного бака
19 — Фиксатор соединения трубки
20 — Сборка топливного насоса и датчика запаса топлива
21 — Установочная пластина трубки вентиляции топливного бака
22 — Топливный бак
23 — Контрольный клапан уровня топлива
24 — Правая бандажная лента топливного бака
25 — Левая бандажная лента топливного бака
26 — Нижняя центральная защитная пластина топливного бака
27 — Правая защитная пластина топливного бака
28 — Левая защитная пластина топливного бака

ПОРЯДОК ВЫПОЛНЕНИЯ

Перед снятием топливного бака как можно более опустошите его. Соблюдайте меры предосторожности (см. Раздел Общие сведения и меры безопасности).

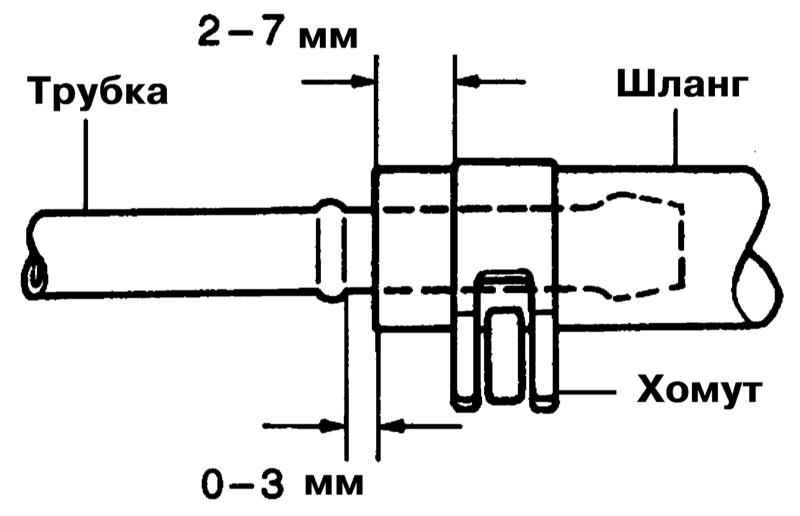

При установке топливных линий соединяйте их.

Используйте новые прокладки, затягивайте крепёж с требуемыми усилиями.
