2.2.15.21. Измерение радиального зазора в коренных подшипниках коленчатого вала

Установите крышку коренных подшипников и коленчатый вал.

Поместите отрезки калиброванной пластмассовой проволоки сверху на шейки вала, расположив их вдоль оси.

Установите крышку коренных подшипников и блок цилиндров.

Снимите крышку коренных подшипников.

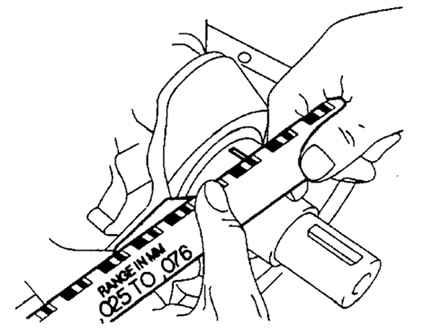

Рис. 2.168. Измерение радиального зазора в коренных подшипниках

Измерьте радиальный зазор в коренных подшипниках (рис. 2.168).

Если зазор превышает максимум, замените коренной подшипник, используя таблицу выбора коренного подшипника, или прошлифуйте коренную шейку и установите подшипник увеличенного размера так, чтобы был обеспечен указанный зазор.

Нормальный зазор: 0,019–0,035 мм

Максимальный зазор: 0,10 мм
