2.2.18.2. Установка головки блока цилиндров

Установите головку блока цилиндров.

Порядок затягивания болтов крепления головки блока цилиндров

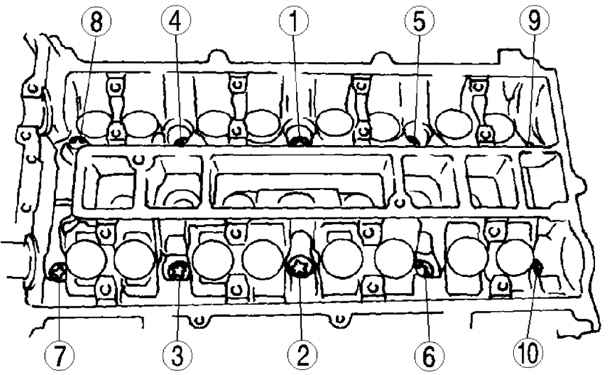

Рис. 2.186. Порядок затягивания болтов крепления головки блока цилиндров


Затяните болты крепления головки блока цилиндров в порядке, обозначенном на рисунке 2.186, за шесть приемов.
Затяните до 5,0 Н·м.
Затяните до 13–17 Н·м.
Затяните до 44–46 Н·м.
Затяните на 88–92°.
Затяните на 88–92°.
Затяните окончательно.
