2.2.7.4. Установка кронштейна опоры двигателя №4 и опоры двигателя №4

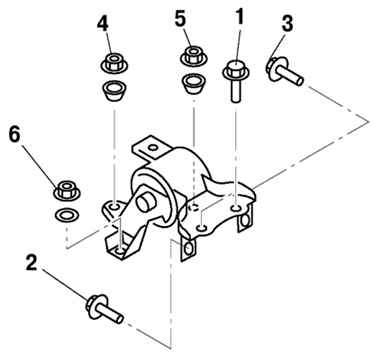

Рис. 2.97. Порядок затягивания болта и гайки крепления кронштейна опоры двигателя №4 и опоры двигателя №4

Затяните болт и гайку крепления кронштейна опоры двигателя №4 и опоры двигателя №4 в порядке, указанном на рисунке 2.97.

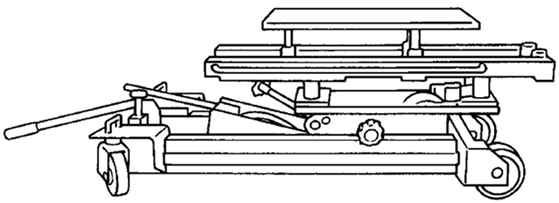

Рис. 2.92. Моторный домкрат

Закрепите двигатель и коробку передач в блоке с главной передачей, используя моторный домкрат и дополнительное приспособление (см. рис. 2.92)

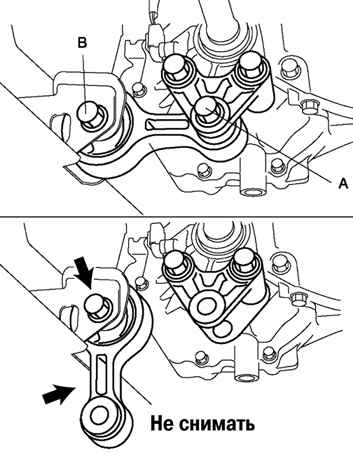

Рис. 2.91. Болты крепления опоры двигателя №1

Снимите подъемник и закрепите двигатель и коробку передач в блоке с главной передачей, используя специальное приспособление (см. рис. 2.91).
