2.3.4.2. Снятие и установка системы выпуска

Отсоедините отрицательный провод аккумуляторной батареи.
Снимите основной глушитель.
Снимите среднюю трубу.
Снимите трехкомпонентный каталитический нейтрализатор.
Снимите верхний тепловой экран выпускного коллектора с кронштейном.

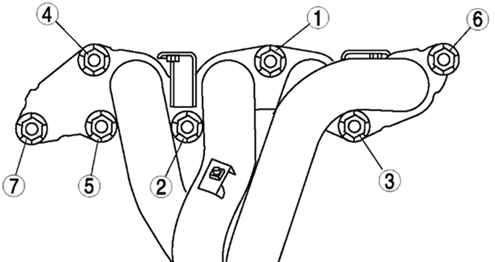

Порядок откручивания болтов крепления выпускного коллектора
Рис. 2.224. Порядок откручивания болтов крепления выпускного коллектора

Открутите 7 болтов крепления выпускного коллектора в порядке, обратном указанному на рисунке 2.224.
Снимите прокладку выпускного коллектора.
Снимите нижний тепловой экран выпускного коллектора.
Снимите передний датчик концентрации кислорода с подогревом.
Снимите задний датчик концентрации кислорода с подогревом.

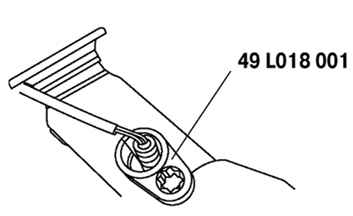

Снятие датчика концентрации кислорода с подогревом с использованием специального инструмента
Рис. 2.225. Снятие датчика концентрации кислорода с подогревом с использованием специального инструмента


ПРИМЕЧАНИЕ
Датчики концентрации кислорода с подогревом снимайте используя специальный инструмент (рис. 2.225).

Установку выполняйте в порядке, обратном снятию.
