2.6.4.2. Снятие натяжителя цепи

Утопите соединительную пластину натяжителя цепи через технологическое отверстие с левой стороны, используя тонкую отвертку с плоским шлицем (прецизионная отвертка).

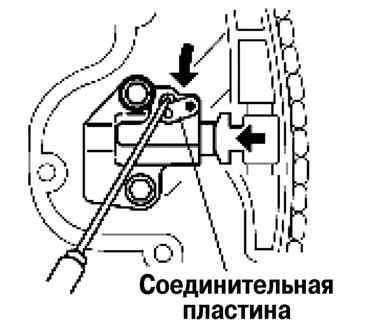

Соединительная пластина натяжителя цепи
Рис. 2.256. Соединительная пластина натяжителя цепи


Медленно отведите плунжер обратно в направлении, показанном на рисунке 2.256, при этом соединительная пластина должна оставаться утопленной.
Освободите соединительную пластину при нажатом плунжере.
Немного ослабьте давление на плунжер и переместите плунжер назад и вперед на 2–3 мм.

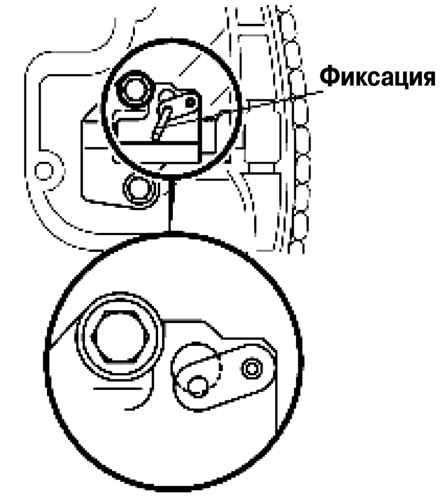

Фиксация соединительной пластины и плунжера натяжителя цепи
Рис. 2.257. Фиксация соединительной пластины и плунжера натяжителя цепи


Вставьте толстый провод или скрепку для бумаг толщиной приблизительно 1. 5 мм в отверстия соединительной пластины и корпуса натяжителя (отверстия должны быть совмещены) для фиксации соединительной пластины и плунжера (рис. 2.257).
