2.6.4.6. Установка опоры двигателя №3

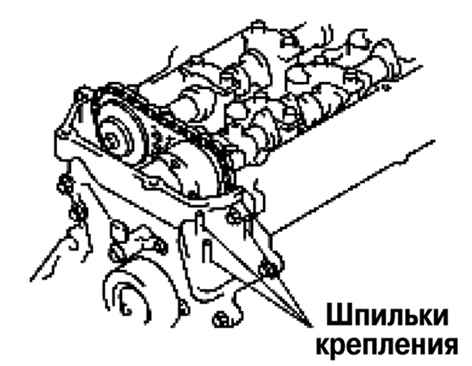

Рис. 2.266. Затягивание шпилек крепления опоры двигателя №3

Затяните шпильки крепления опоры двигателя №3 (рис. 2.266).

Момент затяжки: 7–13 Н·м.

Установите опору двигателя №3 и временно затяните болты и гайки крепления.

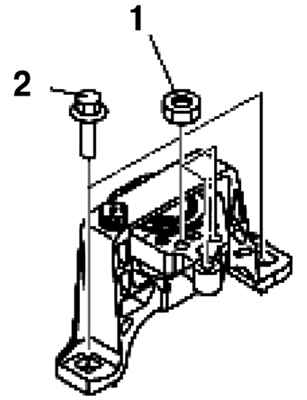

Рис. 2.267. Порядок затягивания болтов крепления опоры двигателя

Затяните болты крепления в порядке, показанном на рисунке 2.267.

Момент затяжки:

1 (гайки) – 44–61 Н·м;

2 (болты) – 74.5–104.9 Н·м.
