2.6.5.2. Установка

Рис. 2.273. Измерение длины болта крепления головки блока цилиндров

Измерьте длину каждого болта крепления головки блока цилиндров (рис. 2.273).

Если длина болта превышает максимальное значение, замените болт крепления головки блока цилиндров.

Стандарт L: 128,9–129,5 мм.

Максимум L:130,2 мм.

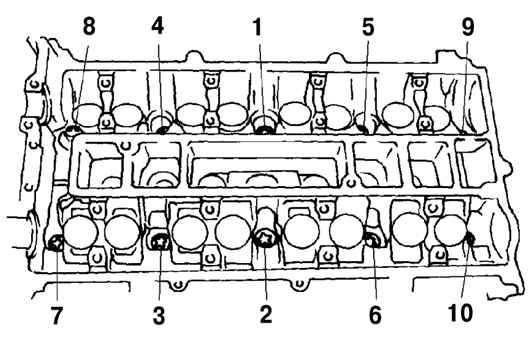

Рис. 2.274. Порядок затягивания болтов крепления головки блока цилиндров

Затяните болты крепления головки блока цилиндров в три приема в порядке, показанном на рисунке 2.274.

Момент затяжки: 17,5–22,5 Н·м.

Натяжение угла: 85 °-95 °.
