2.6.5.3. Установка крышки подшипника распредвала

Установите распредвал в положение ВМТ цилиндра №1, и установите распредвал.

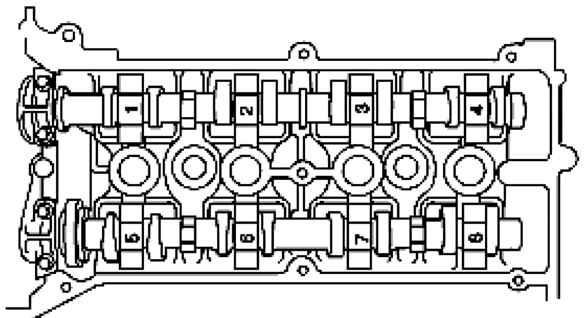

Рис. 2.275. Положения установки крышек подшипников распредвала

Установите крышки подшипников распредвала в указанные положения, как показано на рисунке 2.275, а затем временно затяните болты крепления крышки подшипников №2 и №7 распредвала.

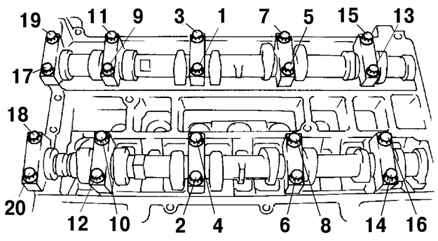

Рис. 2.276. Порядок затягивания болтов крепления крышек подшипников распредвала

Затяните болты крепления крышек подшипников распредвала в 2–3 прохода равномерно в порядке, показанном в рисунке 2.276.

Момент затяжки: 11,3–14,2 Н·м.

Установите остальные компоненты в порядке, обратном снятию.

Проверьте компрессию.
