7.3.1.3. Конструкция и работа газоразрядной фары

Импульс высокого напряжения (переменный ток напряжением приблизительно 25 000 В) от блока управления газоразрядной фары подается между выводами ее лампы, инициируя газовый разряд в ксеноне, которым заполнена лампа.
При возбуждении ксенона температура внутри лампы газоразрядной фары поднимается, испаряя ртуть, и возникает электрическая дуга.
Ртуть и электрическая дуга вызывают дальнейший рост температуры внутри лампы, йодид испаряется и разлагается, атомы металла отдают накопленную энергию, производя свет.

Конструкция газоразрядной фары

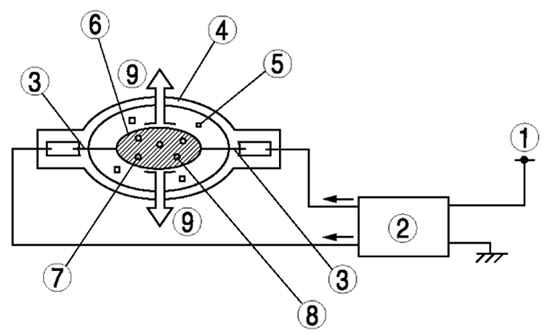

Рис. 7.16. Конструкция газоразрядной фары: 1 – В +; 2 – блок управления газоразрядной фары; 3 – вывод; 4 – лампа газоразрядной фары; 5 – газ ксенон; 6 – атомы металла; 7 – йодид; 8 – ртуть; 9 – свет
