7.3.4.1. Регулировка ближнего света

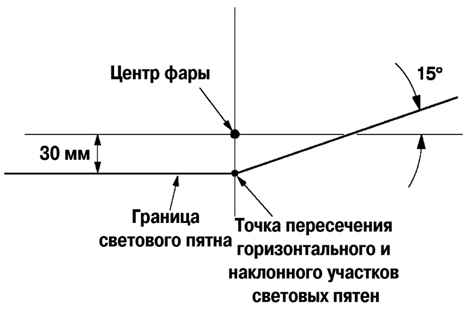

Схема регулировки ближнего света фар
Рис. 7.22. Схема регулировки ближнего света фар


Установите экран для регулировки света фар, как показано на рисунке 7.22.
Доведите давление воздуха в шинах до нормы.
Установите ненагруженный автомобиль на горизонтальной поверхности.
Поместите одного человека на место водителя.
Установите автомобиль прямо и перпендикулярно стене.
Установите фары на расстоянии 3 м от стены (рис. 7.23).

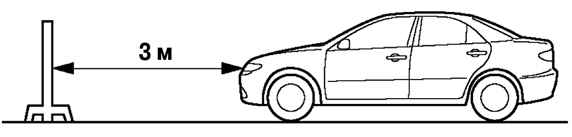

Схема установки автомобиля
Рис. 7.23. Схема установки автомобиля


При регулировке одной фары, закройте другую.
Запустите двигатель для подзарядки аккумуляторной батареи.
Включите ближний свет.
Установите переключатель корректора фар в положение 0.

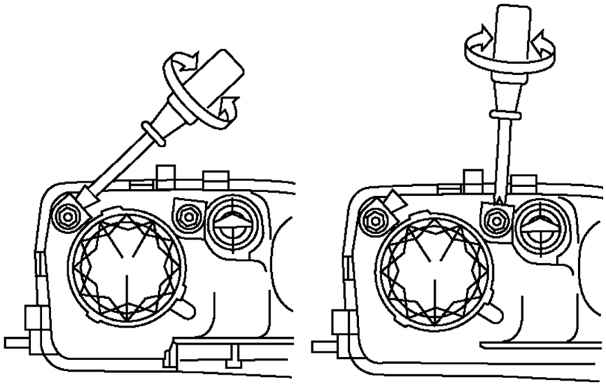

Регулировка вращением регулировочных винтов
Рис. 7.24. Регулировка вращением регулировочных винтов


Отрегулируйте фары вращением регулировочных винтов, как показано на рисунке 7.24. Сначала ослабьте винты, затем затяните их.

ПРИМЕЧАНИЕ
Если сначала затянуть, а затем ослабить регулировочные винты, то они будут отворачиваться при движении автомобиля, что приведет к нарушению регулировки фар.

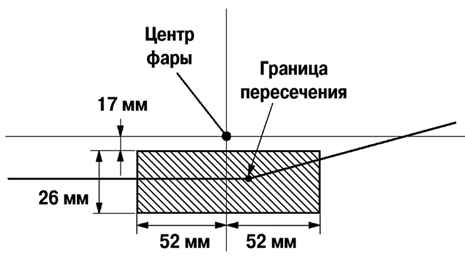

Схема правильной установки светового пучка
Рис. 7.25. Схема правильной установки светового пучка


Вращая регулировочные винты, отрегулируйте фару так, чтобы точка пересечения горизонтального и наклонного участков световых пятен находилась в месте, показанном в заштрихованной области рисунка 7.25.
