3.4.5. Снятие и установка переднего соединительного вала





Компоненты переднего приводного вала

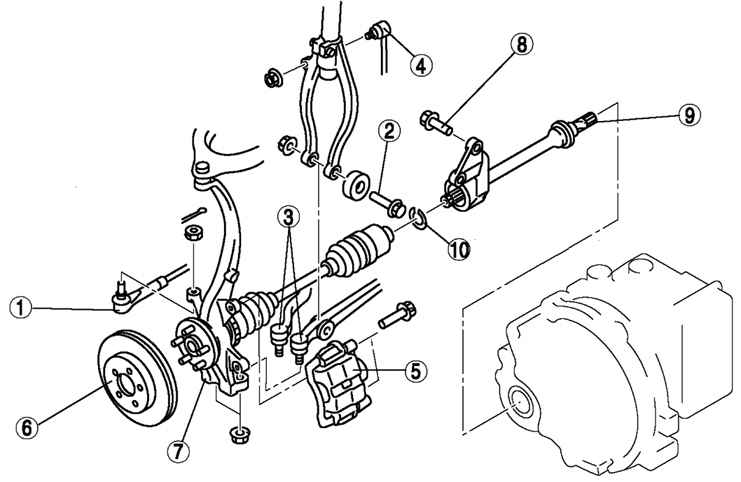

Рис. 3.124. Компоненты переднего приводного вала: 1 – шаровой шарнир наконечника рулевого тяги; 2 – болт; 3 – шаровой шарнир нижнего рычага (передний, задний); 4 – стойка стабилизатора поперечной устойчивости; 5 – суппорт тормозного механизма; 6 – ступица колеса в сборе; 7 – ступица колеса, поворотный кулак и приводной вал ; 8 – болт кронштейна соединительного вала; 9 – соединительный вал; 10 – зажим; 11 – ось ступицы


Компоненты переднего приводного вала показаны на рис. 3.124.
