7.6.8.1. Проверка антенны на крыше

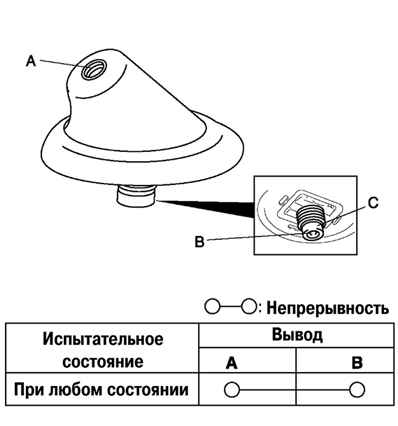

Рис. 7.92. Схема проверки антенны на крыше

Убедитесь, используя омметр, что между выводами A и C антенны нет электрической связи и проверьте целостность цепи между выводами антенны (рис. 7.92).

Если результат измерения отличается от указанного, замените антенну.
