3.1.12. Головка цилиндров

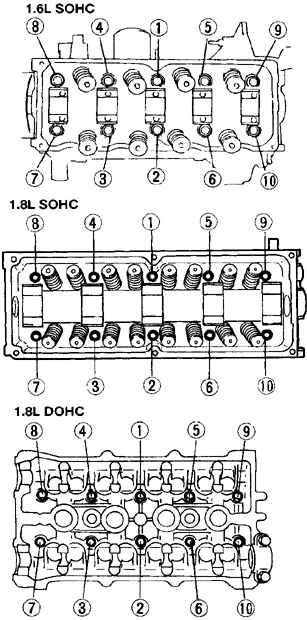

Последовательность затягивания болтов головки цилиндров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Вывинтите свечи зажигания.
3. Слейте охлаждающую жидкость.
4. Снимите воздухозаборный патрубок.
5. Снимите резонатор.
6. Снимите тросики дросселя и акселератора.
7. Снимите вакуумный шланг тормозной системы, топливный шланг, шланги радиатора, вакуумный шланг системы круиз-контроля и шланги обогревателя.
8. Отсоедините все провода от головки.
9. Вывинтите болты и гайки водяной трубки.
10. Снимите шкив водяного насоса и приводной ремень.
11. Снимите воздухозаборник и топливную магистраль.
12. Снимите впускной коллектор.
13. Отсоедините выпускную трубу от выпускного коллектора.
14. Снимите крышку клапанов.

15. Снимите крышки газораспределительного ремня и газораспределительный ремень.

16. Снимите приводные ремни насоса гидроусилителя руля и генератора.
17. Снимите кронштейн генератора.
18. Снимите распределитель зажигания.
19. Вывинтите болты насоса гидроусилителя руля и расположите насос в стороне.

20. Осмотрите головку и отсоедините детали мешающие снятию головки.

21. Ослабьте болты головки в несколько приемов по четверти оборота. Ослабляйте болты в последовательности обратной последовательности затягивания.
22. Снимите болты и снимите головку.

23. Осмотрите головку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тщательно почистите и осмотрите на наличие царапин и повреждений стыкующиеся поверхности головки и блока цилиндров. Небольшие царапины можно счистить мелкой наждачной бумагой.
2. Почистите резьбы болтов головки и резьбы в блоке цилиндров при помощи плашек и метчиков подходящего размера.
3. Установите новую прокладку головки.
4. Установите головку на блок цилиндров.
5. Смажьте резьбы болтов маслом, вставьте болты и затяните их пальцами.
6. Затяните болты в несколько приемов в указанной последовательности.

7. Установите оставшиеся детали и узлы, подсоедините все шланги и провода. Залейте охлаждающую жидкость и проверьте работу двигателя.
