5.2.9. Воздушный фильтр

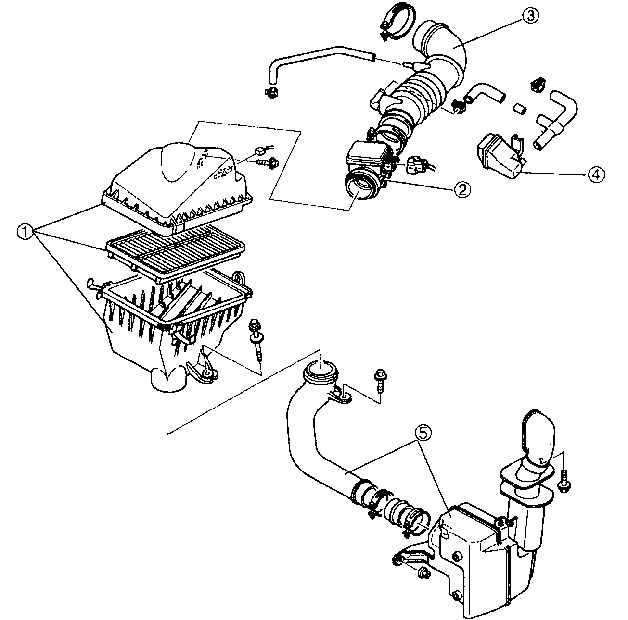

Схема воздушного фильтра

1. Воздушный фильтр
2. Датчик потока воздуха
3. Воздухозаборный патрубок

4. Резонатор
5. Шланг подачи свежего воздуха

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Сожмите язычки разъема подключения датчика потока воздуха и отсоедините его.
	2. Снимите хомут и отсоедините шланг от крышки клапанного механизма.
	3. Ослабьте хомут и отсоедините воздухозаборный патрубок.
	4. Отсоедините шланг забора воздуха от резонатора.
	5. Отсоедините тонкий воздушный шланг от резонатора.
	6. Ослабьте крепежный хомут и снимите резонатор.
	7. Открутите крепежные болты и снимите воздушный фильтр.
8. Установка проводится в обратном порядке снятия.
