11.16. Снятие пепельницы

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Выньте вставной элемент пепельницы.

2. Снимите облицовку вокруг рычага переключения передач или приподнимите впереди.

3. Выньте ящик для мелочей под пепельницей.

4. Отверните два винта в верхней части ящика для очков.

5. Отверните два винта с крестовым шлицем внизу по бокам корпуса пепельницы.

При выполнении всех работ в районе центральной консоли работайте осторожно, поскольку чувствительные поверхности очень легко получают царапины

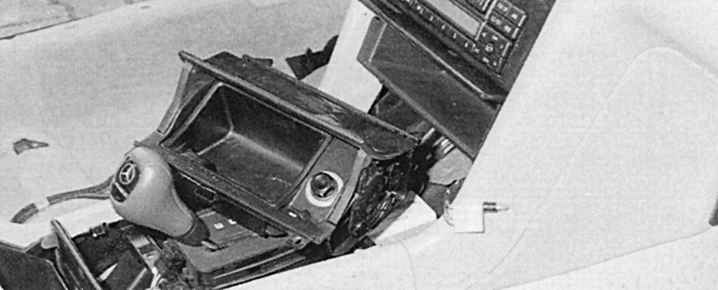

Рис. 10.33. При выполнении всех работ в районе центральной консоли работайте осторожно, поскольку чувствительные поверхности очень легко получают царапины

6. Выньте корпус пепельницы вместе с ящиком для очков (рис. 10.33). Отсоедините контактный разъем.
