6.2.6. Система контроля уровня масла

    Модели выпуска с 06.1993 по 05.1997 г.
Система контроля уровня масла состоит из датчика уровня масла, который ввернут через отверстие для слива масла, и контрольной лампы на панели приборов. Уровень масла в поддоне начинает контролироваться при температуре масла +60 °С.

Датчик уровня масла

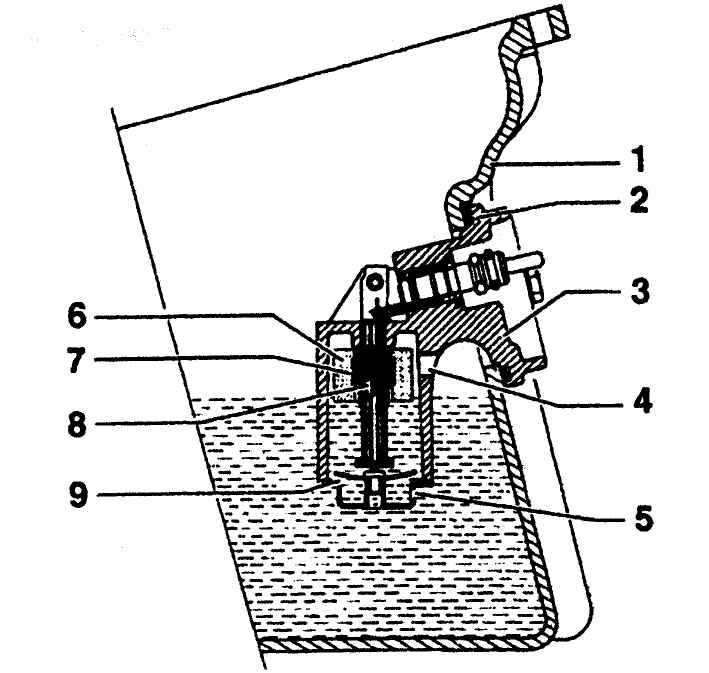

Рис. 5.19. Датчик уровня масла: 1 – масляный поддон; 2 – уплотнительное кольцо; 3 – датчик уровня масла; 4 – вентиляционное отверстие диаметром 8 мм; 5 – сливное отверстие диаметром 4 мм; 6 – поплавок; 7 – магнит; 8 – контакт датчика; 9 – биметаллическая шайба-клапан


Уровень масла в поддоне определяется с помощью поплавка. При низком уровне масла под действием магнита в поплавковой камере замыкается контакт 8 (рис. 5.19), на панели приборов загорается контрольная лампа. При понижении уровня масла, связанном с условиями движения, контрольная лампа сначала мигает, затем горит постоянно.
Для того чтобы избежать ненужных предупреждений, связанных с режимами движения, например при резком повороте, в блоке управления установлено реле замедления. Оно осуществляет включение контрольной лампы, если сигнал о низком уровне масла подается в течение 60 с.
Во избежание неверных показаний при холодном двигателе, когда непрогретое масло долго стекает в масляный поддон, датчик уровня масла снабжен биметаллическим клапаном, который препятствует сливу масла из поплавковой камеры. Датчик уровня масла обеспечивает включение контрольной лампы на панели приборов незадолго до того, как уровень масла станет минимальным.
    Модели выпуска с 07.1997 г. с системой технического обслуживания ASSYST
Датчик уровня масла передает показания блоку активной системы сервиса ASSYST. Микрокомпьютер на основе получаемой от различных датчиков информации, такой как уровень и температура масла, температура охлаждающей жидкости, число оборотов, скорость и нагрузка двигателя, регистрирует фактическое состояние моторного масла и составляет план по уходу за двигателем. Один из индикаторов «старения» масла — содержание в нем частиц железа, которое резко возрастает уже после 5000 км при движении на короткие расстояния. Mercedes-Benz разработал специальный сенсорный датчик. Он нагревается при повышенном или пониженном уровне масла, определяет время необходимой замены масла, а также изменение структуры масла, например присадки в нем металла, топлива или охлаждающей жидкости, и предупреждает об этом водителя. Информация о высоком или низком уровне масла высвечивается на дисплее панели приборов.
    Автоматическая индикация
Автоматическая индикация начинает действовать не ранее чем через 60 с после пуска двигателя и при температуре масла более +60 °С.
Если уровень масла превышает норму, то на панели приборов высвечивается символ «масленка» с надписью «OLSTAND UBER MAX» в сопровождении звукового сигнала. Излишки масла при этом необходимо удалить.
Если уровень масла в поддоне низкий, то на панели приборов высвечивается символ «масленка» с надписью «OLSTAND UNTER MIN» в сопровождении звукового сигнала. В этом случае необходимо как можно быстрее восполнить уровень масла до нормы.
При слишком малом количестве масла на комбинации приборов высвечивается символ «масленка» с надписью «OLSTAND MINIMUM» (уровень масла ниже допустимого) в сопровождении звукового сигнала. В этом случае необходимо немедленно восполнить уровень масла до нормы.

        ПРИМЕЧАНИЕ
У автомобилей, не имеющих многофункционального указателя, рядом с символом «масленка» высвечивается индикация «-2L».

        ПРЕДУПРЕЖДЕНИЕ
Информация об уровне масла в процессе заливки не меняется. О полученном количестве масла в двигателе систему следует запросить вручную.

    Вызов информации вручную
Выключите зажигание. Ключ зажигания установите в положение «2». Через 10 с на комбинации приборов появится сообщение «OLSTAND ANZEEIGEN?» («Показать уровень масла?») и загорятся символы «масленка» и «часы».
В это время в течение одной секунды дважды нажмите на кнопку установки в исходное положение счетчика суточного пробега. Через некоторое время высветится сообщение, например, «1,0 L OI einfullen» («Залить 1,0 л масла»). Сообщение появится не сразу: при температуре масла +60 °С время ожидания составит 1 мин.

    Снятие и установка датчика уровня масла
ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
Снятие
1. Снимите снизу щит моторного отсека.
2. Слейте или откачайте с помощью вакуумной установки моторное масло.

Снятие датчика уровня масла

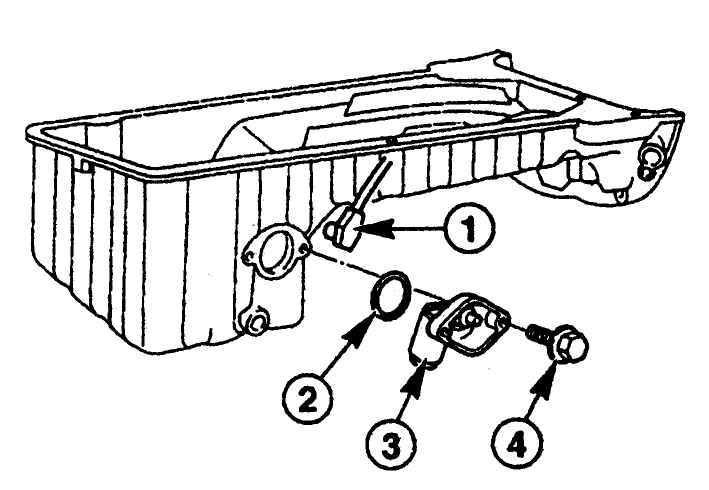

Рис. 5.20. Снятие датчика уровня масла: 1 – контактный разъем; 2 – уплотнительное кольцо; 3 – датчик уровня масла; 4 – болт


3. Отсоедините от датчика уровня масла контактный разъем 1 (рис. 5.20).
4. Отверните болт 4.
5. Наклоните датчик 3 уровня масла и выньте его из масляного поддона.
Установка
6. Установите датчик 3 уровня масла с новым уплотнительным кольцом 2 и заверните болт 4 моментом 10 Н·м.
7. Подсоедините к датчику контактный разъем 1.
8. Установите снизу щит моторного отсека.
9. Залейте в двигатель моторное масло.
10. Прогрейте двигатель в ходе пробной поездки и проверьте герметичность датчика.
Дополнение для 6-цилиндрового V-образного двигателя:
1. Снимите нижнюю часть поддона картера.
2. Отверните снизу винты крепления (Torx) датчика уровня масла рядом с трубкой для откачки масла.
3. Болты крепления датчика уровня масла заверните моментом 10 Н·м.

    Проверка датчика уровня масла
ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
Контрольная лампа уровня масла горит при нормальном уровне масла и работающем двигателе
1. Отсоедините разъем датчика уровня масла.
2. Омметром проверьте контакт между датчиком и «массой».
3. При отсутствии контакта снимите и замените датчик.
4. Если контакт на датчике есть, проверьте цепь от датчика к комбинации приборов.
5. Если цепь исправна, то причиной неисправности может быть дефект в комбинации приборов.
Контрольная лампа не загорается при включении зажигания
6. Возможно, перегорела лампа. Замените ее.
Контрольная лампа не загорается при работающем двигателе, температура масла больше +60 °С и уровень масла ниже минимальной отметки
6. Отсоедините провод от датчика.
7. Проверьте контакт между разъемом датчика и «массой».
8. При вышеописанных условиях контакта на датчике не должно быть. Возможен обрыв цепи.
9. Если лампа не включается, при наличии контакта на датчике, значит лампа перегорела.
10. Если контакта на датчике нет, снимите, проверьте и при необходимости замените датчик.
