4.3. Насос охлаждающей жидкости





Насос охлаждающей жидкости

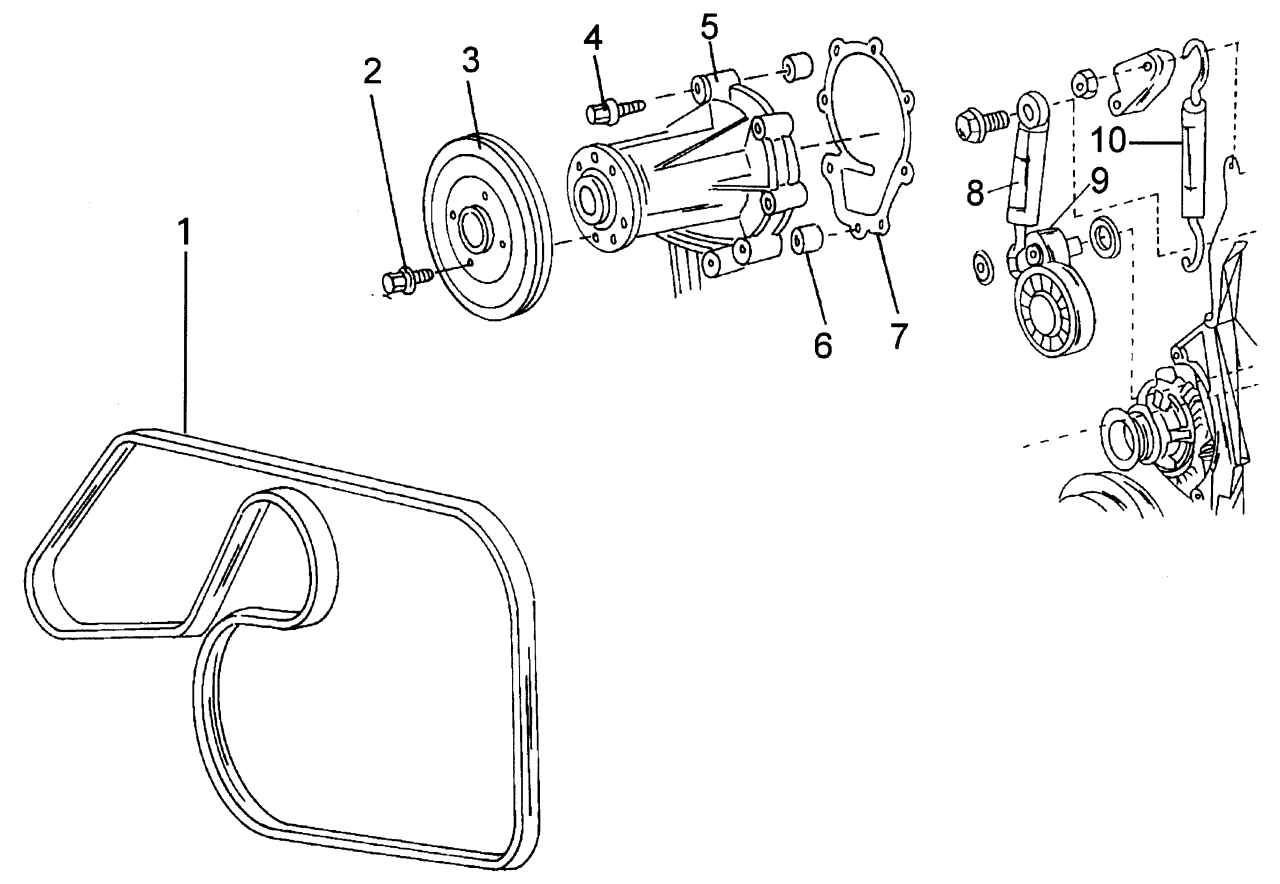

Рис. 137. Насос охлаждающей жидкости: 1 — приводной (поликлиновой) ремень; 2 — болт крепления шкива; 3 — шкив; 4 — болт крепления насоса; 5 — насос; 6 — установочная втулка; 7 — прокладка; 8 — амортизатор; 9 — натяжной рычаг; 10 — пружина




Насос, корпус которого изготовлен из алюминиевого сплава, находится в нижней передней части блока цилиндров. Термостат расположен в одном корпусе с насосом. При снятии насоса нужно руководствоваться рис. 137.
