12.4.4. Проверка и регулировка развала и выбега

Соответствующий иллюстративный материал представлен на иллюстрациях.

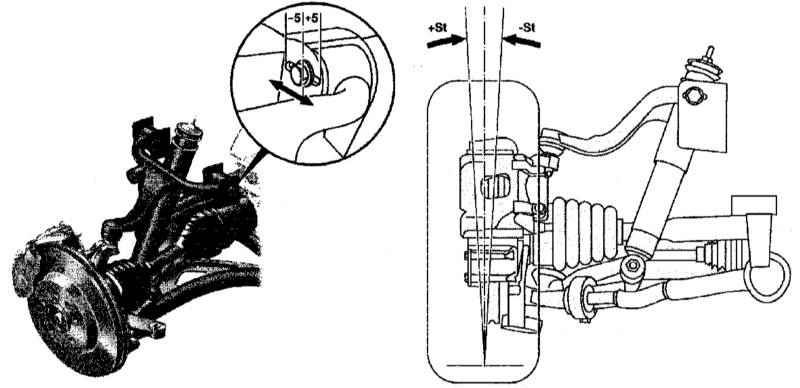

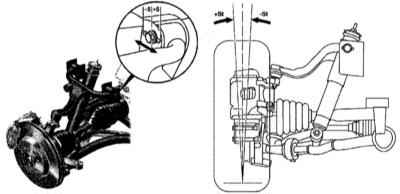

Проверка и регулировка развала передних колес

ST + — Положительный развал	ST - — Отрицательный развал

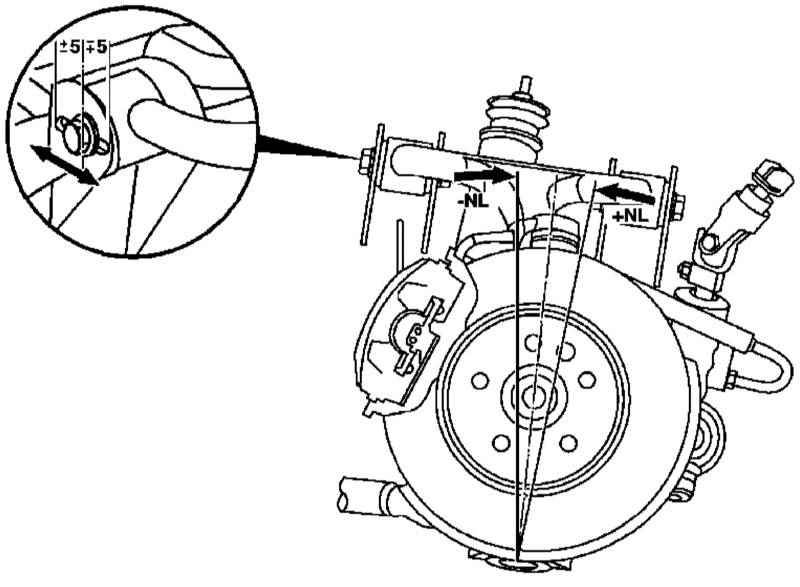

Проверка и регулировка выбега передних колес

NL — Выбег

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Произведите необходимые предварительные проверки (см. Раздел Углы установки колес автомобиля - общая информация). Проверьте правильность регулировки дорожных просветов осей (см. Раздел Проверка и регулировка высоты дорожных просветов), в случае необходимости произведите соответствующие корректировки. Произведите измерение углов развала и выбега. Выбег измеряется при колесах, вывернутых под углом 20°. Сравните результаты измерения с требованиями Спецификаций, в случае необходимости произведите соответствующие корректировки.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Регулировка развала передних колес производится при помощи болтовых соединений крепления задних углов верхних поперечных рычагов к боковым балкам рамы. Болтовые соединения крепления передних углов верхних рычагов к раме позволяют осуществить регулировку выбега. В заключение произведите также регулировку сходимости колес (см. Раздел Проверка и регулировка сходимости).

Задние колеса

Соответствующий иллюстративный материал представлен на сопр. иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

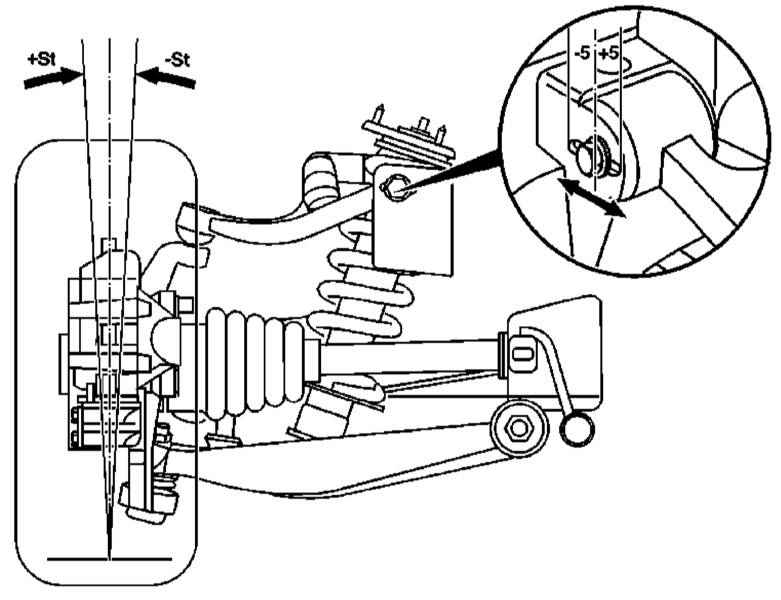

Проверка и регулировка развала задних колес

+ST — Положительный развал	-ST — Отрицательный развал

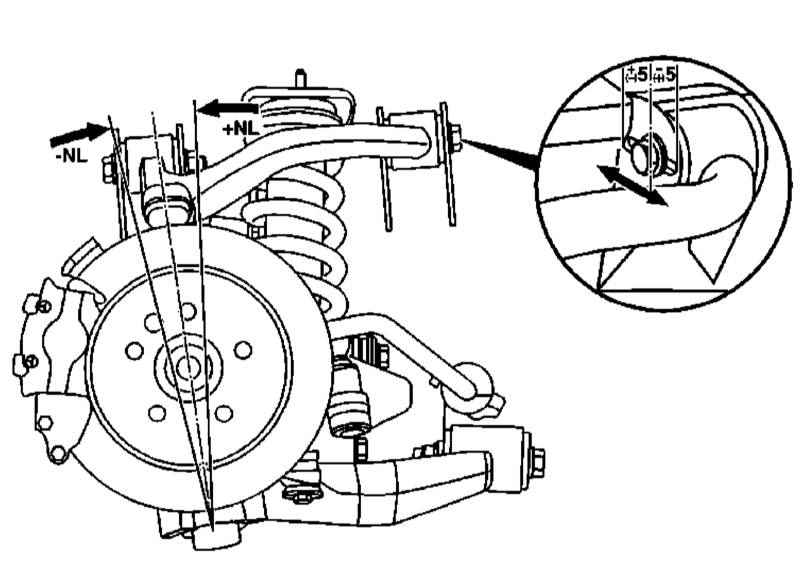

Проверка и регулировка выбега задних колес

NL — Выбег

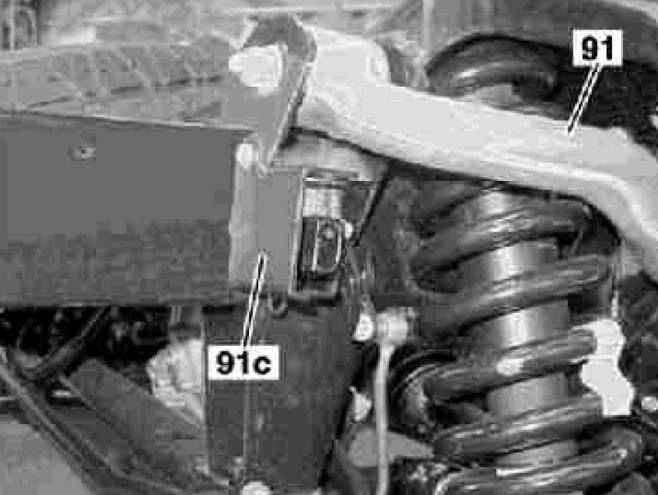

Проверка и регулировка выбега задних колес

91 — Верхняя продольная растяжка	91c — Крепежная пластина

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Произведите необходимые предварительные проверки (см. Раздел Углы установки колес автомобиля - общая информация). Проверьте правильность регулировки дорожных просветов осей (см. Раздел Проверка и регулировка высоты дорожных просветов), в случае необходимости произведите соответствующие корректировки. Произведите измерение углов развала и выбега. Выбег измеряется при помощи электронного инклинометра. Сравните результаты измерения с требованиями Спецификаций, в случае необходимости произведите соответствующие корректировки (см. ниже).

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Регулировка развала передних колес производится при помощи болтовых соединений крепления передних углов верхних поперечных рычагов к боковым балкам рамы. На оборудованных ксеноновыми фарами моделях следует отсоединить крепежную пластину (91с) от рамы и отвести в сторону вместе с датчиком уровня посадки. Болтовые соединения крепления задних углов верхних рычагов к раме позволяют осуществить регулировку выбега колес. В заключение произведите также регулировку сходимости (см. Раздел Проверка и регулировка сходимости).
