13.1.18. Снятие и установка петель двери задка

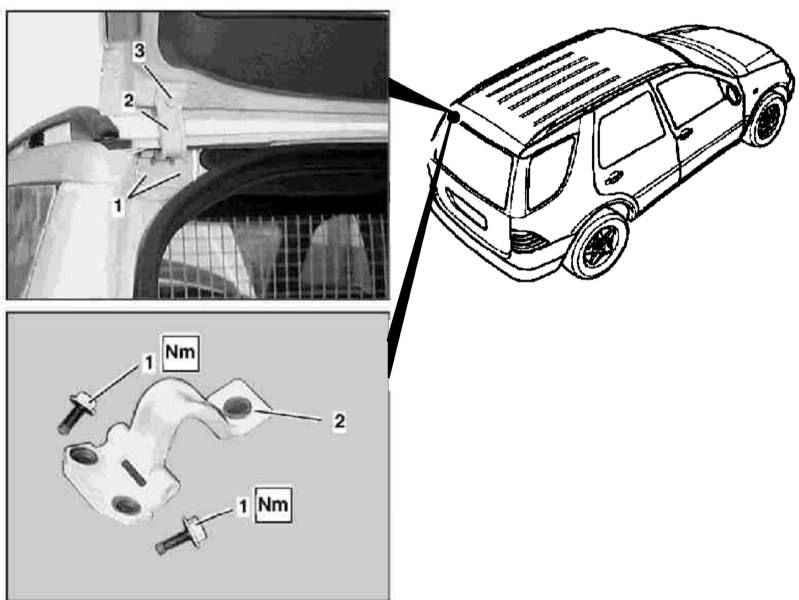

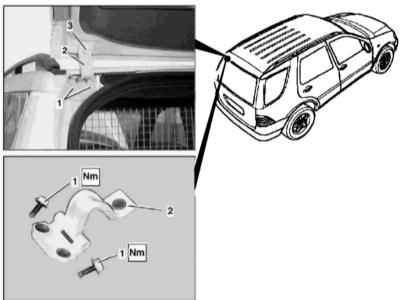

Детали установки петель двери задка

1 — Винт крепления петельной планки к панели крыши
2 — Петельная сборка

3 — Винт крепления петельной планки к дверной сборке

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки петель двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Пометьте положение планок петель (2) на дверной сборке и панели крыши.

Зафиксируйте дверь и выверните винты крепления петельных планок к дверной сборке (3) и панели крыши (1).

Снимите петельную сборку (2).

Установка производится в обратном порядке, - в заключение проверьте правильность посадки двери в кузовном проеме по величине краевых зазоров (см. Спецификации).
