5.1.7. Снятие и установка сборки вентилятора системы охлаждения

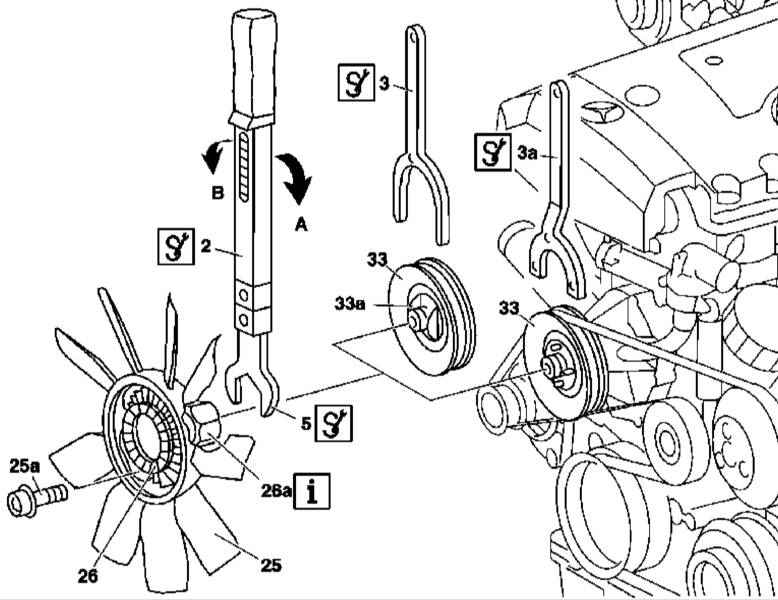

Детали установки крыльчатки вентилятора с вязкостной муфтой сцепления на моделях с бензиновым двигателем серии 111 (ML 230)

2 — Динамометрический ключ 3 — Держатель (версия 1) 3а — Держатель (версия 2)	5 — Рожковый ключ 33 — Шкив приводного ремня 33а — Фиксатор

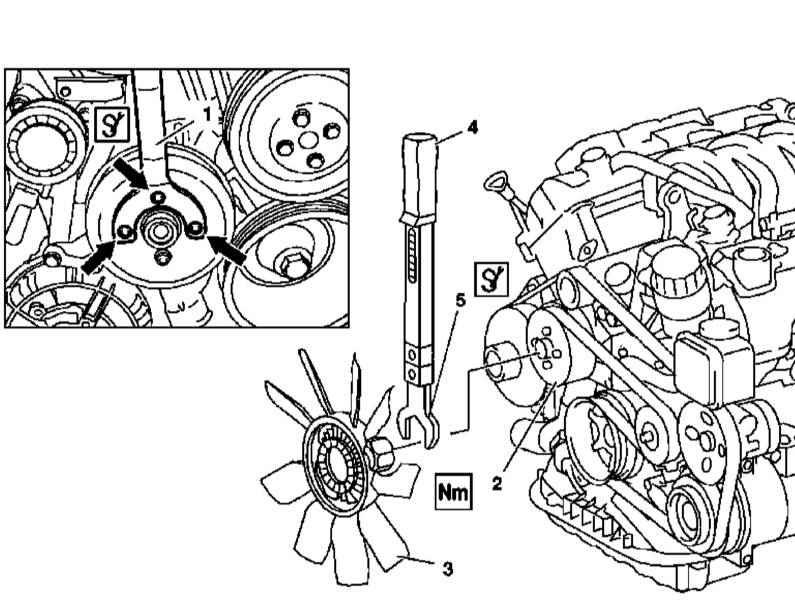

Детали установки крыльчатки вентилятора с вязкостной муфтой сцепления на моделях с бензиновыми двигателями серий 112/113

1 — Держатель (версия 1) 2 — Шкив приводного ремня 3 — Сборка крыльчатки с вязкостной муфтой	4 — Динамометрический ключ 5 — Рожковый ключ

Детали установки крыльчатки вентилятора с вязкостной муфтой на примере бензиновых моделей представлены на иллюстрациях.

Кожух вентилятора

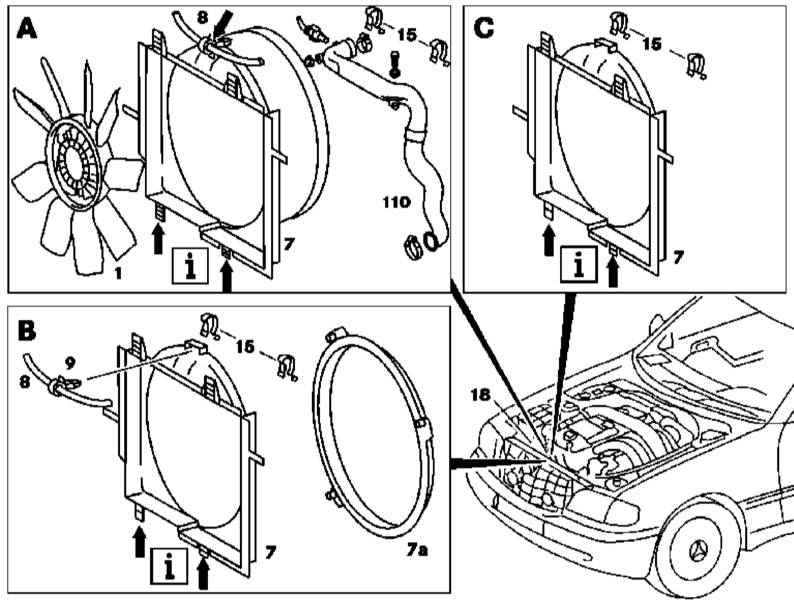

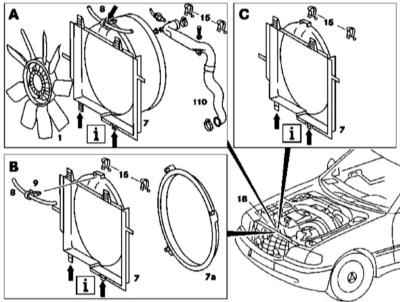

Детали установки кожуха вентилятора с вязкостной муфтой (на примере моделей ML 230)

1 — Сборка крыльчатки с вязкостной муфтой 7 — Кожух вентиляторной сборки 7а — Обод кожуха 8 — Шланг охладительного тракта	15 — Пружинные фиксаторы 18 — Радиатор системы охлаждения 110 — Рукав тракта наддува воздуха (при соответствующей комплектации)

Детали установки кожуха вентилятора с вязкостной муфтой на примере бензиновых моделей, оборудованных двигателем серии 111 представлены на иллюстрацияи.

Электрический вентилятор

М612

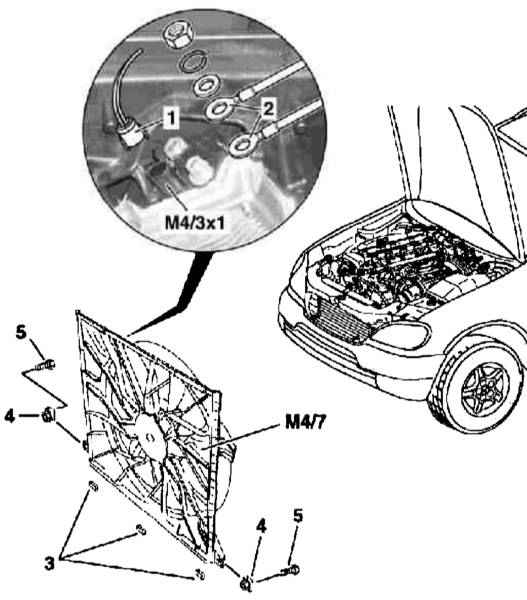

Детали установки сборки электрического вентилятора на моделях ML 270 CDI

1 — Контактный разъем электропроводки муфты сцепления 2 — Электропроводка контура 30 3 — Фиксаторы	4 — Блокирующиеся гайки 5 — Болты М4/7 — Приводной электромотор вентилятора

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки сборки электрического вентилятора на примере модели ML 270 CDI представлены на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Загоните автомобиль на подъемник. Откройте капот. Отсоедините отрицательный провод от батареи. Рассоедините контактный разъем (1) электропроводки муфты сцепления. Отсоедините от вентилятора электропроводку контура 30 (2). Высвободите электропроводку из опорного кронштейна. Снимите переднюю секцию шумоизоляции. Отпустите нижние фиксаторы (3) крепления вентиляторной сборки. Выверните болты (5). Снимите блокирующиеся гайки (4). Снимите вентиляторную сборку с петельных опор с верхнего края радиатора и, опустив вниз, извлеките из двигательного отсека. Установка производится в обратном порядке.

М628

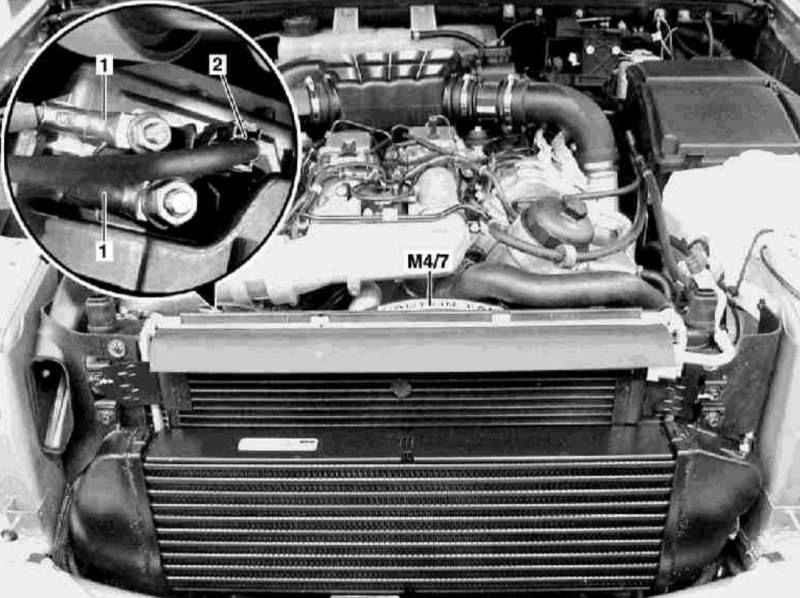

Детали установки сборки электрического вентилятора на моделях ML 400 CDI

1 — Контур 30 подачи питания 2 — Контактный разъем электропроводки	М4/7 — Приводной электромотор вентилятора

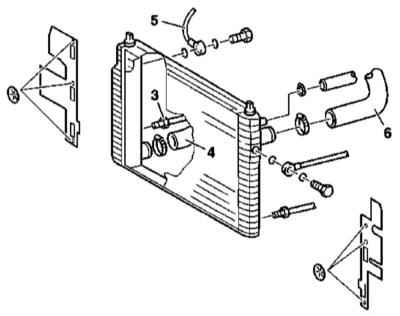

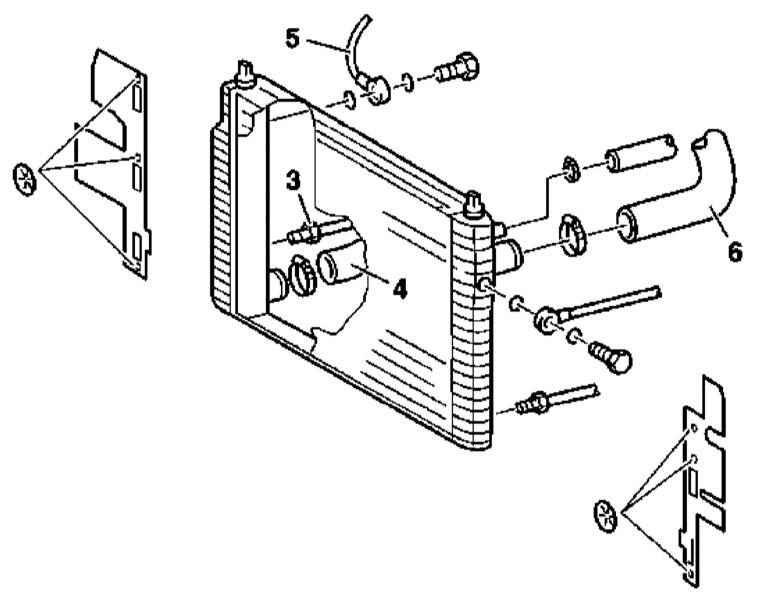

Детали установки сборки электрического вентилятора на моделях ML 400 CDI

3 — Нижний маслопровод 4 — Нижний шланг охладительного тракта	5 — Верхний маслопровод 6 — Верхний шланг охладительного тракта
