3.27. Замена элемента фильтра воздуха салона / угольного фильтра очистки воздуха

Замена производится в соответствии с приведенным выше Графиком технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ

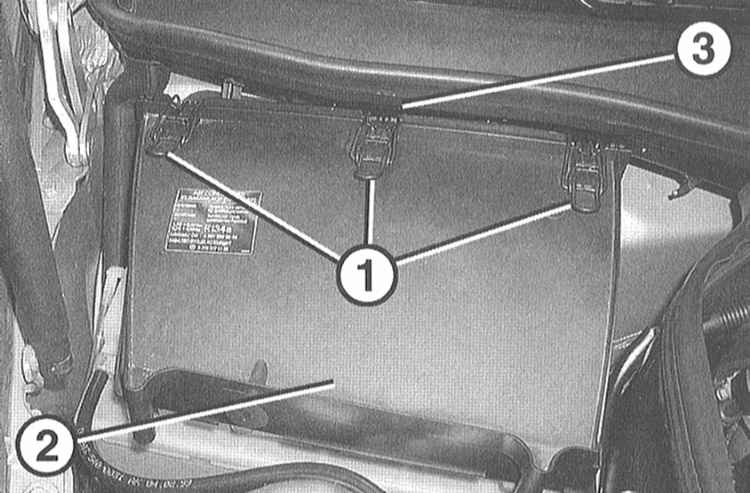

1. Освободите зажимы (1).

Для открывания центрального зажима нажмите немного вверх лежащую над ним кромку водостока (3).

2. Немного опустите вниз крышку фильтра воздуха салона (2) спереди и отсоедините её сзади.

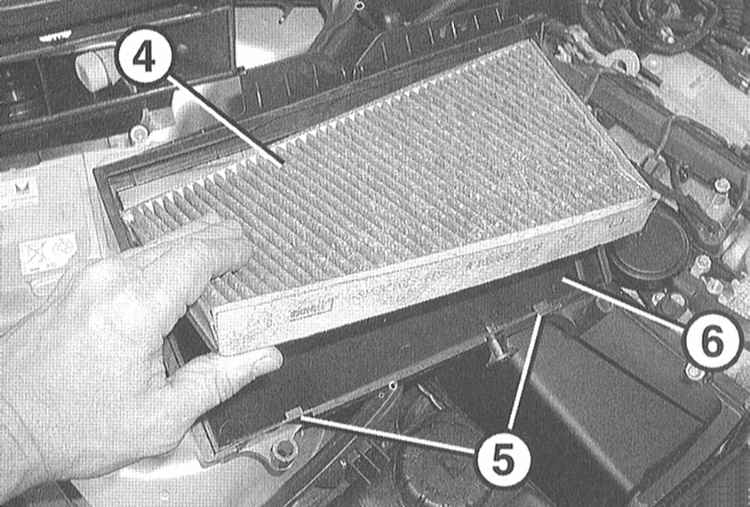

3. Немного вдавите фильтр воздуха салона (4) в районе лапок (5), выньте из корпуса (6) и замените новым.

Угольный адсорбер очищать не нужно. Через установленные интервалы времени его необходимо заменять.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте фильтр воздуха салона в корпус.
2. Установите на место крышку фильтра и зафиксируйте зажимы.

Замена угольного фильтра

Модели с автоматическим кондиционером

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните 2 винта Torx крепления крышки отсека для ног переднего пассажира. Опустите немного крышку, с правой стороны потяните назад и выньте из левого канала тёплого воздуха.
2. Сместите назад и снимите крышку рядом с электродвигателем вентилятора.

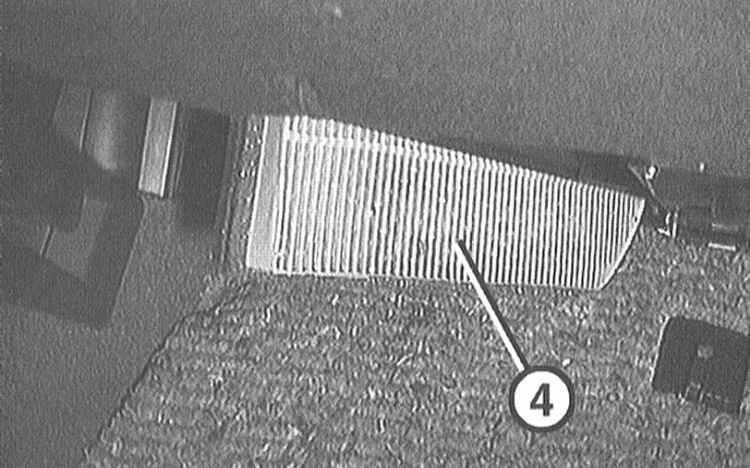

3. Выньте вниз оба фильтра (4).

Фильтр очищать не нужно. Через установленные интервалы времени его необходимо заменять.

Сопроводительная иллюстрация носит информативный характер и не может полностью соответствовать рассматриваемой модели.

4. Вставьте фильтр в отверстие рядом с вентилятором отопителя.
5. Установите на место крышку и сместите её назад.
6. Установите и закрепите крышку отсека для ног.
