6.4.5. Турбокомпрессор - общая информация, снятие и установка

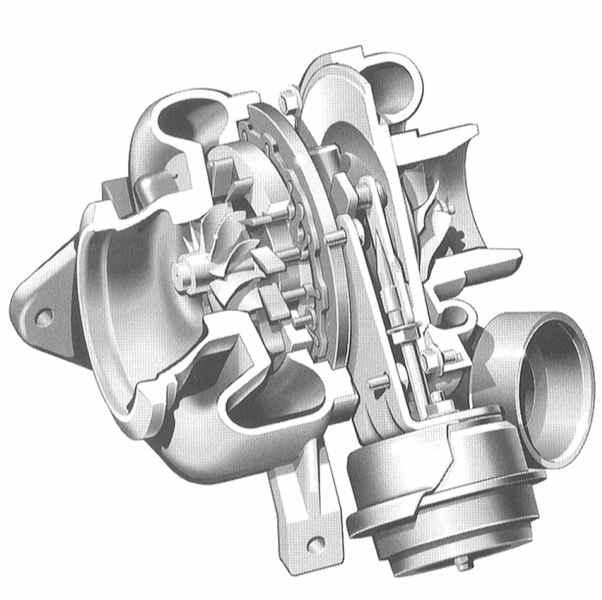

На некоторых бензиновых моделях может быть установлен компрессор нагнетаемого воздуха с ременным приводом. Он рассмотрен в Разделе Компрессор вдуваемого воздуха с ременным приводом. Общая информация На вале турбокомпрессора в двух отдельных корпусах расположены два рабочих колеса. Привод турбинных колёс осуществляется от отработавших газов. Они обеспечивают вращение вала турбокомпрессора и тем самым обоих турбинных колёс со скоростью 300 000 об/мин. Смазка турбокомпрессора осуществляется от системы смазки двигателя. Вследствие хорошего заполнения цилиндров нагнетаемым воздухом мощность двигателя возрастает до 100 %. Турбокомпрессор предназначен для увеличения мощности двигателя (до 100 %) путем повышения давления воздуха во впускном трубопроводе. Воздух не просто поступает в цилиндры, а подается в них под давлением. Наряду с мощностью наддув создаёт увеличение крутящего момента двигателя. Рост мощности, среди прочего, зависит от давления нагнетаемого воздуха, которое как правило, составляет 1.0 атм. Давление нагнетаемого воздуха постоянно контролируется и регулируется блоком управления двигателем. Это исключает возможность превышения давления свыше установленного значения. В соответствии с увеличением подачи воздуха, ТНВД увеличивает подачу топлива. Турбина компрессора приводится во вращение отработавшими газами. Газы, проходя через специальный кожух (кожух компрессора), подаются к турбине компрессора. Турбина вращается на вале, на другом конце которого находится компрессорное колесо в отдельном кожухе. Именно он подаёт воздух под давлением в трубопровод. Между компрессором и трубопроводом установлен интеркулер (обратитесь к Разделу Снятие и установка измерителя массы воздуха). В интеркулере воздух охлаждается, сжимаясь при этом. Парциальное давление кислорода увеличивается, что приводит к увеличению мощности двигателя. Давление воздуха в трубопроводе ограничивается специальным датчиком. При достижении предельного давления датчик открывает заслонку, ограничивая тем самым подачу отработавших газов к турбине. Вал компрессора смазывается двигательным маслом, которое подается по специально предназначенному шлангу. Вал постоянно «плавает» в масле. От компрессора масло отводится в поддон по возвратному шлангу. По сравнению с бензиновым двигателем у дизельного двигателя нет необходимости уменьшать степень сжатия из-за наддува, что обеспечивает даже в нижнем диапазоне чисел оборотов полное использование впрыскиваемого топлива. Турбокомпрессор является составной частью выпускного коллектора и не может быть отделён от него. Турбокомпрессор представляет собой прецизионный механизм. Поэтому при появлении неисправности он должен быть полностью заменён. Меры предосторожности Скорость вращения турбин компрессора огромна, а рабочая температура очень велика. Для того, чтобы избежать получения травм, а также не повредить турбокомпрессор, соблюдайте следующие меры предосторожности: · Не запускайте двигатель после снятия какого-либо компонента турбокомпрессора. Попадание посторонних предметов на лопатки турбин может привести к выходу последних из строя. Вы также рискуете получить травму от выброшенных из турбины предметов. · После снятия каких-либо компонент турбокомпрессора или шлангов воздухозаборника накрывайте его чистой ветошью. · Не давайте газ сразу же после запуска двигателя, особенно если он не прогрет. Масло не может мгновенно смазать вал турбины. · Никогда не выключайте зажигание сразу же после остановки автомобиля. Не нажимайте на педаль акселератора перед остановкой двигателя. Сразу же после выключения зажигания масло перестаёт подаваться к валу компрессора, и некоторое время он будет вращаться без смазки. · Перед тем, как заглушить двигатель, дайте ему поработать на холостых оборотах несколько минут, в течение которых скорость вращения турбины значительно снизится. · Регулярно меняйте масло, масляный фильтр и воздухоочиститель. Использование старого масла приведёт к образованию отложений на вале компрессора и выходу его из строя. Перед тем, как отсоединить шланги подачи и возврата масла от компрессора, тщательно очищайте близлежащие поверхности. Снятые компоненты храните в герметичных контейнерах.
|
