5.2.12. Снятие и установка рулевого колеса

ВНИМАНИЕ

При снятии и установки рулевого колеса, не допускайте ударов о модуль надувной подушки безопасности.

Дополнительные операции после установки.

Проверьте совпадение положения рулевого колеса с положением прямолинейного движения передних колес.

Снятие крышки

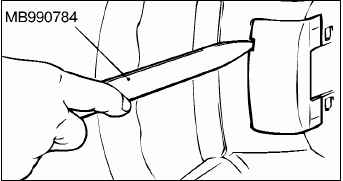

Вставьте съемник орнаментов (МВ990784), как показано на рисунке и снимите крышку.

ПРИМЕЧАНИЕ

Этот инструмент может быть вставлен в выемку с задней стороны указанного места.

Снятие рулевого колеса и модуля надувной подушки безопасности в сборе

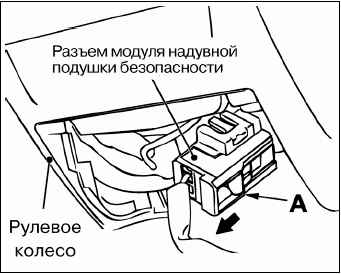

Переместите секцию А разъема часовой пружины в направлении стрелки, как показано на рисунке, отсоедините разъем.

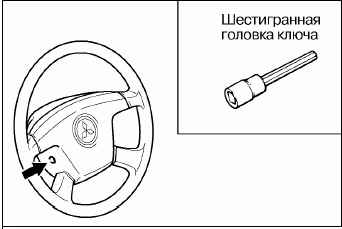

Полностью выверните болт. Затем снимите рулевое колесо и модуль надувной подушки безопасности в сборе.

ПРИМЕЧАНИЕ

Для выполнения этой операции необходимо использовать шестигранную головку или шестигранный ключ длиной не менее 75 мм шестигранной части ключа и диаметром не менее 8 мм.
