10.2.2. Амортизатор

ОБЩИЕ СВЕДЕНИЯ

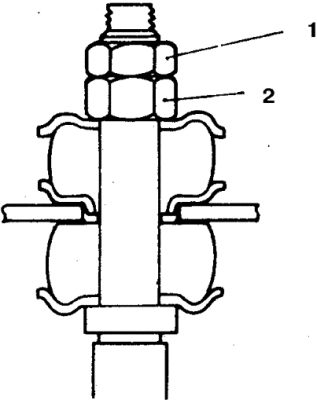

Порядок сборки верхнего крепления амортизатора (1992-98)
10.2.2. Амортизатор

1. Контргайка
2. Гайка

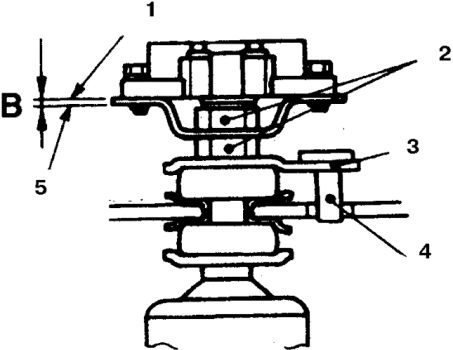

Установка деталей крепления амортизатора с дистанционным регулированием (1992-98)
10.2.2. Амортизатор

1. Поверхность привода
2. Гайка
3. Шайба
4. Шпилька
5. Торец шпильки амортизатора

Размер В = 1,5–2,5 мм

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите передок автомобиля на высоту, достаточную для доступа к верхнему креплению амортизатора.
2. Снимите колесо.
3. Отверните гайку верхнего крепления, снимите резиновый буфер и шайбу.
4. Отверните болт(ы) нижнего крепления и снимите амортизатор.
5. При сборке установите амортизатор, буфера и заверните гайки и болт(ы), не затягивая.

10.2.2. Амортизатор

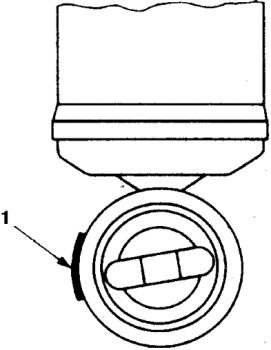

6. Сориентируйте амортизатор так, чтобы  маркировка белого цвета (1) была обращена в  сторону от автомобиля. На автомобилях 199298 гг. затяните гайку болта с моментом 88–103  Н.м., на остальных автомобилях подтяните  болты нижнего крепления с моментом 9–14 Н.м.

10.2.2. Амортизатор

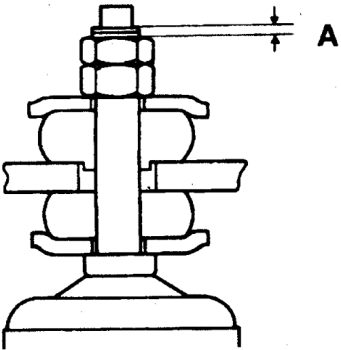

7. На автомобилях 1992-98 гг. затяните гайку верхнего крепления так, чтобы размер А=1–2 мм.
8. Заверните гайку верхнего крепления до окончания резьбы, затем заверните и затяните контргайку с моментом 12–18 Н.м.
